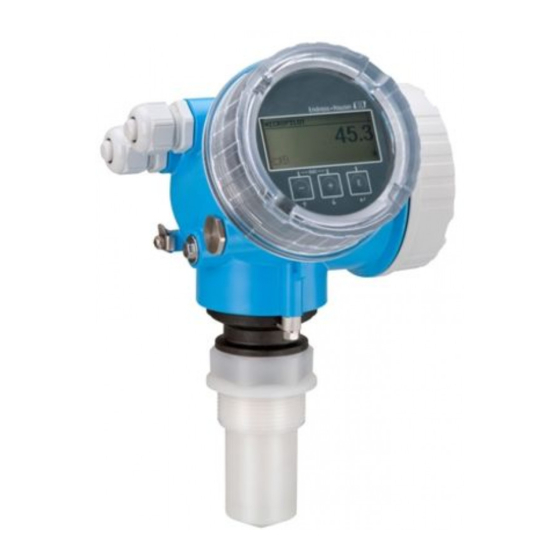

Endress+Hauser Micropilot FMR50 PROFIBUS PA Kurzanleitung
Freistrahlendes radar
Vorschau ausblenden
Andere Handbücher für Micropilot FMR50 PROFIBUS PA:
- Kurzanleitung (52 Seiten) ,
- Betriebsanleitung (186 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

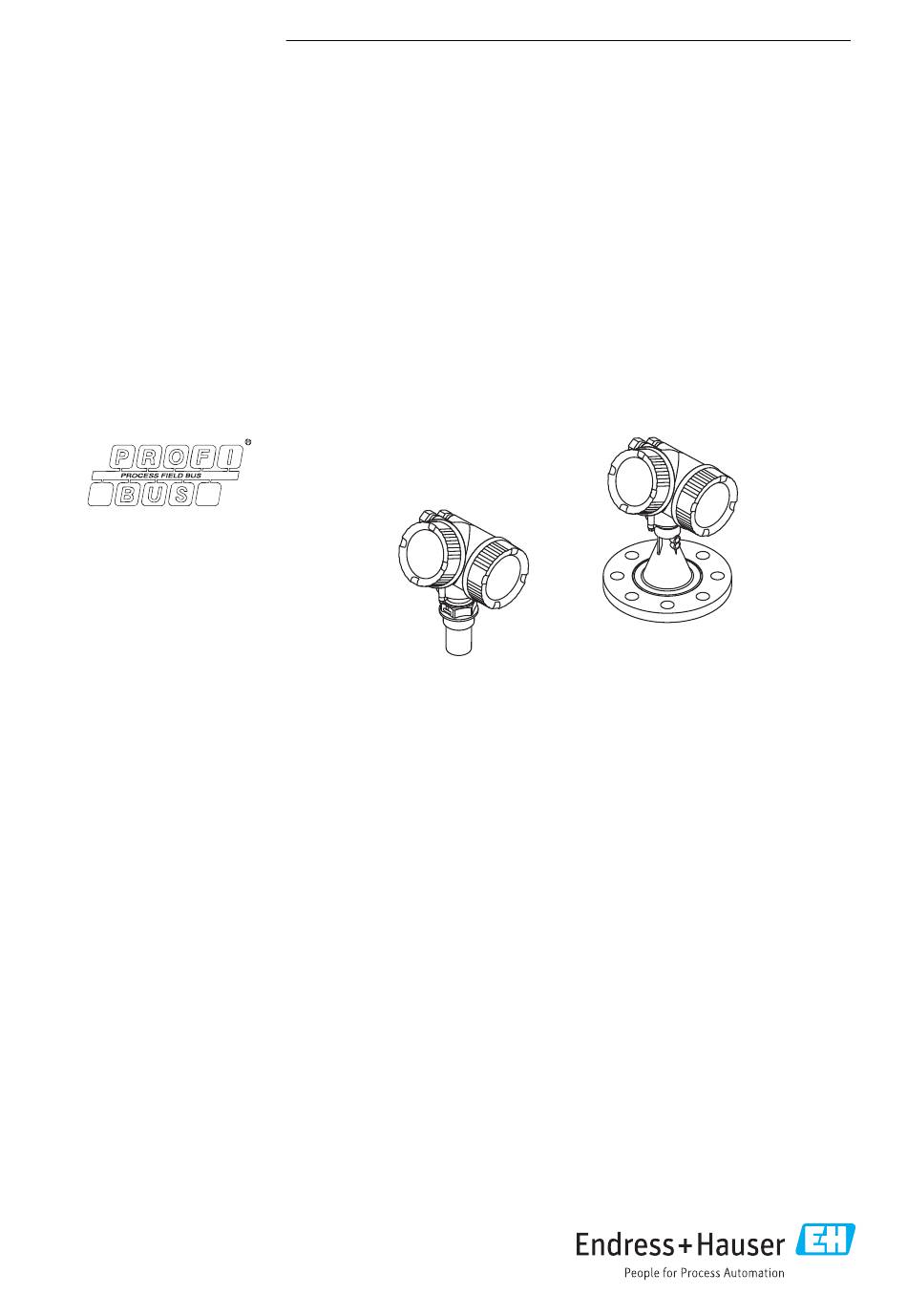

KA01128F/00/DE/04.22-00
71572894
2022-08-01
Products
Kurzanleitung
Micropilot FMR50
PROFIBUS PA
Freistrahlendes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Micropilot FMR50 PROFIBUS PA
Inhaltszusammenfassung für Endress+Hauser Micropilot FMR50 PROFIBUS PA
- Seite 1 PROFIBUS PA Freistrahlendes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Verwendete Symbole
Hinweise zum Dokument Micropilot FMR50 PROFIBUS PA Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 3: Grundlegende Sicherheitshinweise
Micropilot FMR50 PROFIBUS PA Grundlegende Sicherheitshinweise Verweis auf Dokumentation Verweis auf Abbildung Zu beachtender Hinweis oder einzelner Handlungsschritt Handlungsschritte Ergebnis eines Handlungsschritts Sichtkontrolle 1, 2, 3, ... Positionsnummern A, B, C, ... Ansichten Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣... - Seite 4 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-...
-
Seite 5: Produktsicherheit
• Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • DVD mit Bedienprogramm vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Lagerung und Transport 3.2.1 Lagerbedingungen •... -
Seite 6: Produkt Zur Messstelle Transportieren
Warenannahme und Produktidentifizierung Micropilot FMR50 PROFIBUS PA 3.2.2 Produkt zur Messstelle transportieren HINWEIS Gehäuse oder Antennenhorn kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. ‣ Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht am Antennenhorn befestigen, sondern am Prozessanschluss. - Seite 7 Micropilot FMR50 PROFIBUS PA Montage Montage Montageort A0016882 Empfohlener Abstand Wand - Stutzenaußenkante ~ 1/6 des Behälterdurchmessers. Das Gerät sollte aber auf keinen Fall näher als 15 cm (5,91 in) zur Tankwand montiert werden. Verwendung einer Wetterschutzhaube; Schutz gegen direkte Sonneneinstrahlung oder Regen Mittige Montage, Interferenzen können zu Signalverlust führen...
-
Seite 8: Vermeidung Von Störechos
Montage Micropilot FMR50 PROFIBUS PA Einbaulage Behältereinbauten α A0018944 Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuum- ringe, Heizschlangen, Strömungsbrecher usw.) innerhalb des Strahlenkegels befinden. Beach- ten Sie dazu den Abstrahlwinkel. Vermeidung von Störechos α A0016890 Endress+Hauser... - Seite 9 Micropilot FMR50 PROFIBUS PA Montage Schräg eingebaute, metallische Blenden zur Streuung der Radarsignale helfen, Störechos zu vermeiden. Abstrahlwinkel Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
-
Seite 10: Einbau Frei Im Behälter
Montage Micropilot FMR50 PROFIBUS PA FMR50 Antennengröße 40 mm (1½ in) 80 mm (3 in) 100 mm (4 in) Abstrahlwinkel α 23° 10° 8° Distanz (D) Kegeldurchmesser W 3 m (9,8 ft) 1,22 m (4 ft) 0,53 m (1,7 ft) - Seite 11 Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten: • Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante abgerundet sein. • Es muss eine Störechoausblendung durchgeführt werden. • Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in der Tabelle angegeben. Endress+Hauser...
-
Seite 12: Behälter Mit Wärmeisolierung
Montage Micropilot FMR50 PROFIBUS PA Hinweise zum Einschraubgewinde • Beim Einschrauben nur am Sechskant drehen. • Werkzeug: Gabelschlüssel 50 mm • Maximal erlaubtes Drehmoment: 35 Nm (26 lbf ft) Behälter mit Wärmeisolierung A0032207 Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit einzubezie-... -
Seite 13: Anzeige Drehen
Micropilot FMR50 PROFIBUS PA Montage Anzeige drehen 4.9.1 Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. 4.9.2... -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA Deckel des Elektronikraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. Elektrischer Anschluss Anschlussbedingungen 5.1.1 Klemmenbelegung Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500 ... - Seite 15 Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530 4 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) 5.1.2 Gerätestecker Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen.
-
Seite 16: Versorgungsspannung
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA 5.1.3 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA • Ex nA(ia) • Ex ic •... - Seite 17 Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss 5.2.1 Anschlussraumdeckel öffnen 3 mm A0021490 Schraube der Sicherungskralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Anschlussraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. 5.2.2 Anschliessen A0036418 ...
-
Seite 18: Steckbare Federkraftklemmen
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA Kabel gemäß Klemmenbelegung anschließen. A0034682 Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver- binden. 5.2.3 Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend- hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden... -
Seite 19: Integration In Ein Profibus-Netzwerk
Micropilot FMR50 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk 5.2.4 Deckel Anschlussraum schliessen 3 mm 2,5 Nm A0021491 Deckel des Anschlussraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. -
Seite 20: Hardware-Adressierung
Integration in ein PROFIBUS-Netzwerk Micropilot FMR50 PROFIBUS PA 6.2.1 Hardware-Adressierung Schalter 8 in Position "OFF" setzen. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen. Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerä- tes. - Seite 21 Micropilot FMR50 PROFIBUS PA Bedienungsmöglichkeiten Bedienungsmöglichkeiten Das Gerät kann folgendermaßen bedient werden: • Bedienung über Bedienmenü (Display) • DeviceCare / FieldCare, siehe Betriebsanleitung • SmartBlue (App), Bluetooth (optional), siehe Betriebsanleitung A0033202 11 Download Link Endress+Hauser...
-
Seite 22: Aufbau Und Funktionsweise Des Bedienmenüs
Inbetriebnahme Micropilot FMR50 PROFIBUS PA Inbetriebnahme Aufbau und Funktionsweise des Bedienmenüs 8.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 12 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole... -
Seite 23: Funktionen
Micropilot FMR50 PROFIBUS PA Inbetriebnahme 8.1.2 Bedienlemente Funktionen • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden Die Gerätedisplays sind optional mit Bluetooth® wireless technology erhältlich. -
Seite 24: Kontextmenü Aufrufen
Inbetriebnahme Micropilot FMR50 PROFIBUS PA • Taste und Taste (ESC-Funktion - Tasten gleichzeitig drücken) • Bei Menü, Untermenü: Kurzer Tastendruck: • Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. • Wenn Hilftext geöffnet: Schließt den Hilftext des Parameters. -
Seite 25: Schreibschutz Aufheben
Micropilot FMR50 PROFIBUS PA Inbetriebnahme Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor-Ort-Anzeige fest Setup → Erweitertes Setup → Anzeige → LanguageEx- perte → System → Anzeige → Language Setup Nach Einstellung der Setup-Parameter sollte die Messung in der Regel vollständig parametriert sein. - Seite 26 Inbetriebnahme Micropilot FMR50 PROFIBUS PA X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English à Deutsch Español Français Display language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache...
-
Seite 27: Füllstandmessung Konfigurieren
Micropilot FMR50 PROFIBUS PA Inbetriebnahme Füllstandmessung konfigurieren 100% A0016933 15 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Distanz Füllstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) Setup → Messstellenbezeichnung Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der Anlage schnell identifizieren zu können. -
Seite 28: Benutzerspezifische Anwendungen
Inbetriebnahme Micropilot FMR50 PROFIBUS PA Setup → Abgleich Leer Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).Setup → Erweitertes Setup → Füllstand → Tank/Silo HöheSollte der eingestellte Messbe- reich stark von der Tank-/Silohöhe abweichen, so wird empfohlen, die Tank-/Silo- höhe hier einzugeben. - Seite 32 *71572894* 71572894 www.addresses.endress.com...
