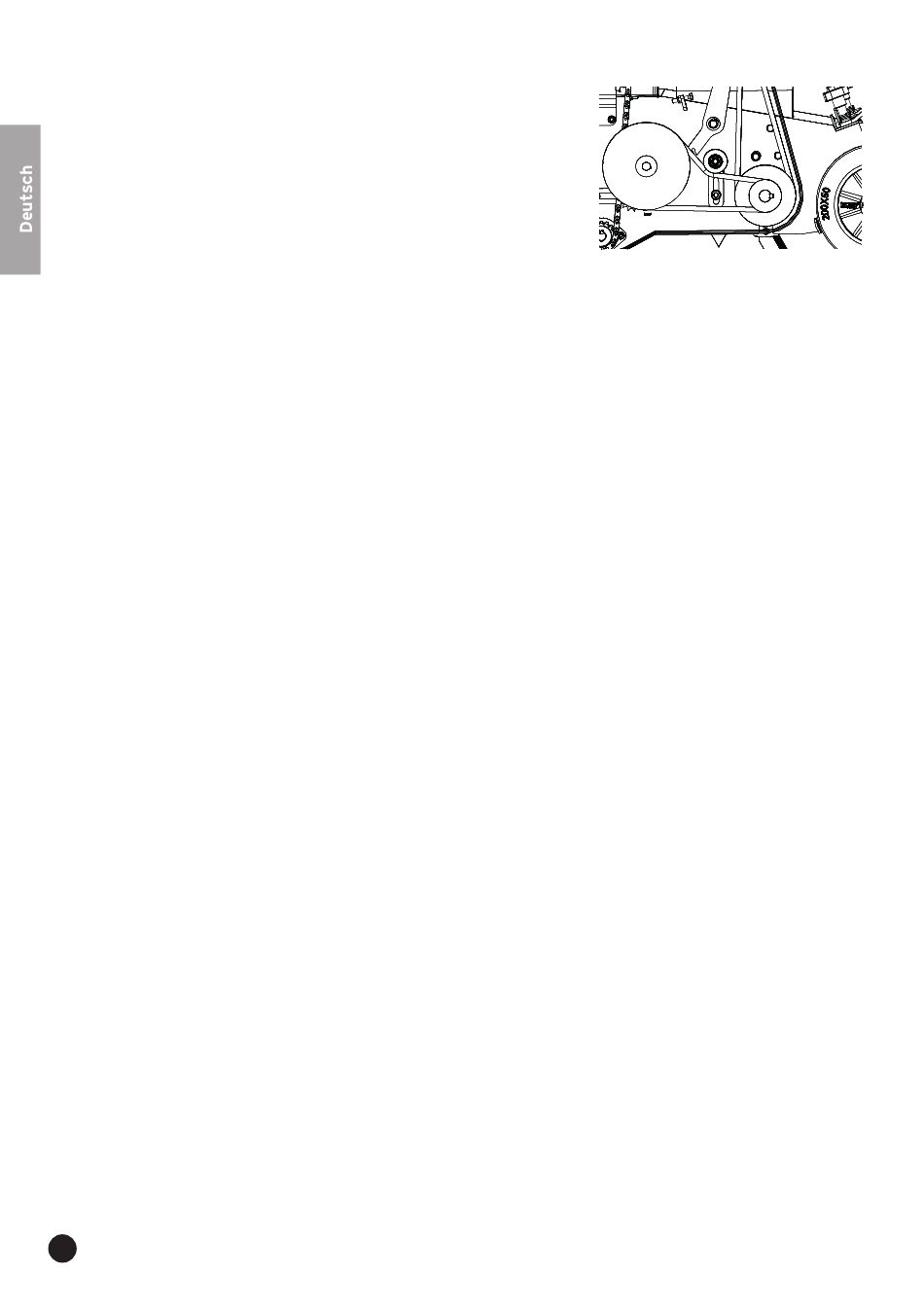

• Dieser Riemen ist permanent gespannt, da die Kupplung sich am Hauptantrieb der Messerwelle
befindet. Der Riemen wird mit einer kleinen Spannrolle
gespannt, die auf der Rückseite des Riemens läuft.
• Auch hier kann der Riemen, wenn er aufgrund der Dehnung
erschlafft, unter Belastung durchrutschen, sodass einen
quietschendes Geräusch zu hören ist. Wenn man feststellt,
dass die Schnecke sich bei Belastung nicht mehr mitdreht,
kann dies auch auf eine unzureichende Riemenspannung
schließen lassen.
• Um diesen Riemen nachzuspannen, besteht die Möglichkeit, die Spannrolle zu verstellen. Lösen
Sie die Befestigungsschraube am Spannrollenhalter. Drücken Sie nun mit einer Kraft von 7 kg
die Spannrolle nach unten, sodass der Riemen eingedrückt wird. Wenn der Riemen vollständig
eingedrückt ist und sich in einer Position stabilisiert, kann man die Befestigungsschraube M8
wieder anziehen (Schlüsselweite 13).
Nach der Durchführung dieser Wartung müssen Sie die Riemenschutzhauben wieder an ihrer
ursprünglichen Stelle montieren.
