10.5.1 Felddarstellung skalieren
Um die Parameter des Flächendiagramms zu verändern wählen Sie den Menü-
punkt DARSTELLUNG.
Der angezeigte Ausschnitt des Fel-
des kann durch Skalierung der
Spal ten(X)- und Zei len(Y)- Ach -
se bestimmt werden.
Unter
Farbskala
Wertebereich der Farbskala ver-
ändert werden, um die Breite der
Intervalle zu variieren. Ist das Feld
kontinuier lich
gewählt,
Beginn und Ende der Farbskala
eingegeben werden. Die Farbskala
umfasst dann die ganze Palette von
Blau
nach
Rot.
Farbstuf en berechnen gewählt,
müssen ebenfalls Beginn und Ende
der Farbskala eingegeben werden.
In diesem Fall umfasst die Farbskala
nur 10 Farbstufen. Die Grenzen zwischen den Farbstufen werden automatisch
berechnet. Ist das Feld Farb stufen eingeben gewählt, können die Grenzen zwi-
schen den 10 Farbstufen individuell variiert werden. Messwerte, die unterhalb des An-
fangswertes für die erste Farbe oder oberhalb des Endwertes für die letzte Farbe lie-
gen, werden weiß dargestellt. Die eingestellte Farbskala kann abgespeichert und wie-
der geladen werden.
Außerdem können Sie wählen, ob die Fläche farbig oder in Graustufen dargestellt
werden soll.
Der Verlauf der Messdaten kann ungeglättet oder geglättet dargestellt werden.
Ungeglättete Darstellung bedeutet, dass jeder Messwert in der entsprechenden Farbe
als Rechteck dargestellt wird. Bei der geglätteten Darstellung werden die Übergänge
zwischen den einzelnen Messpunkten als Farbverlauf dargestellt, es sei denn, einer
der Messwerte liegt außerhalb des Wertebereichs, dem die Farbskala entspricht. Dann
wird dieser Übergang auch in der geglätteten Darstellung nicht als Farbverlauf darge-
stellt.
kann
der
müssen
Ist
das
Feld

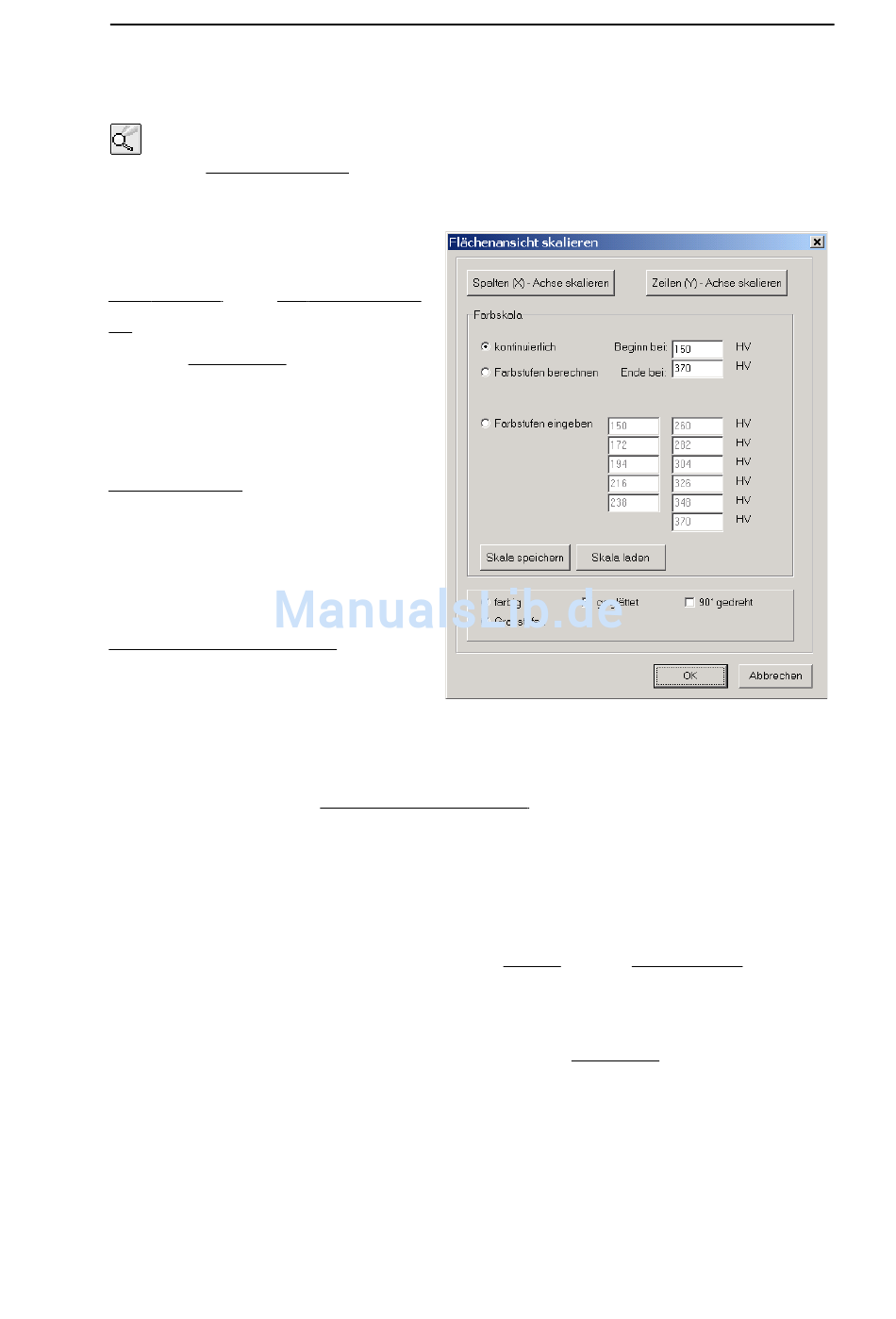

Abbildung 52
Auswertung der Messungen
