9.3.6 Messparameter Nht-Messung
Zur Eingabe der Messparameter für eine Nht-Messung wählen Sie den Menüpunkt
MESSPARAMETER und dann NHT.

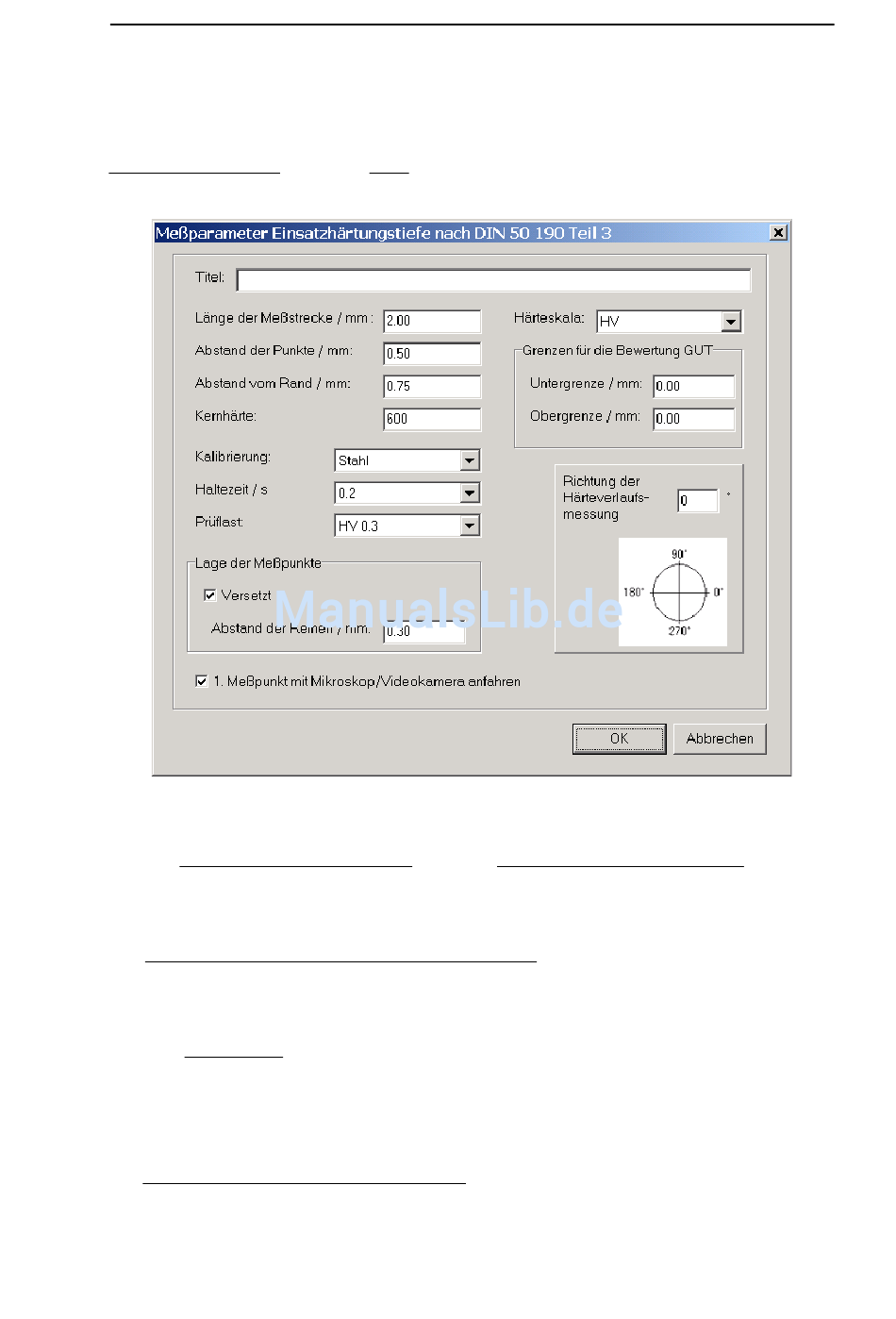

Abbildung 29
Aus der Länge der Messstrecke und dem Abstand der Messpunkt e ergibt sich
die Anzahl der Punkte.
Der Abstand des ersten Punktes vom Rand geht in die Berechnung der Nitrier-
härtetiefe ein. Er kann entweder hier angegeben oder nach erfolgter Messung ausge-
messen und in der Tabellenansicht der Datei geändert werden.
Aus der Kernhärt e wird die Grenzhärte berechnet (GH = Kernhärte + 50 HV). Die
Kernhärte muss in der gewählten Härteskala angegeben werden. Die Nitrierhärtetiefe
ist der bei der Grenzhärte vorliegende Abstand von der Oberfläche. Auch die Kernhär-
te kann nachträglich gemessen und in der Tabellenansicht geändert werden.
Die Grenzen für die Bewertung GUT der Nitrierhärtetiefe definieren den Bereich,
innerhalb dessen die Nitrierhärtetiefe den Anforderungen entspricht.
39
