Auswertung der Messungen

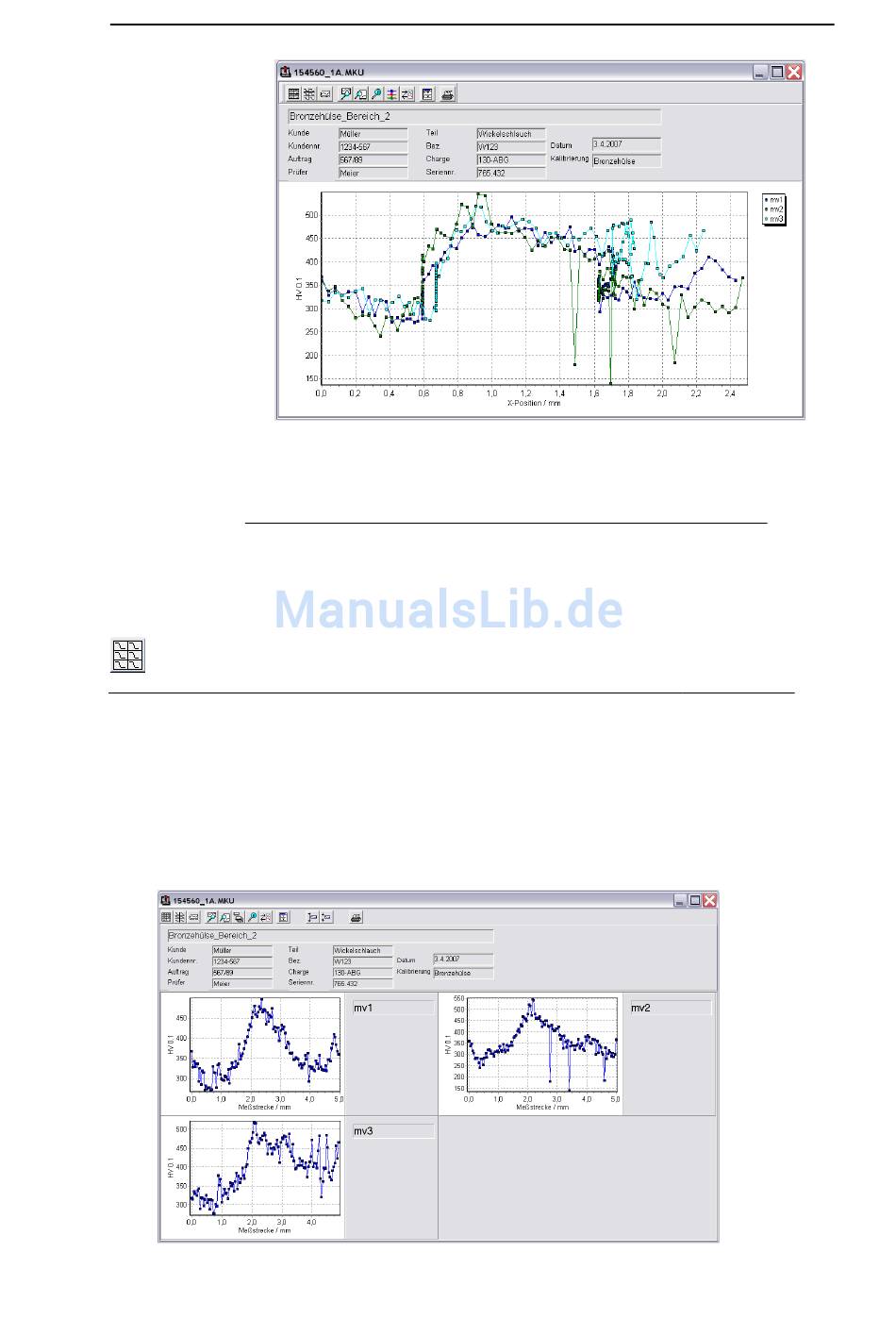

Abbildung 98
Mit dem Befehl DIAGRAMM SKALIEREN/KURVENPARAMETER ÄNDERN können
Farbe, Linienart und Symbol der Kurven geändert werden.

33.2.3.2 Mehrere Koordinatensysteme mit je 1 Messreihe

Um mehrere Messreihen in einem Koordinatensystem darzustellen, wählen Sie
AUS WERTUNG / MEHRERE KOORDINATENSYSTEME MIT JE 1 MESSREIHE
Dann muss die Ansicht ausgewählt werden, wie in 33.2.1 beschrieben.
Die 1. Ansicht (Härte über Abstand vom ersten Punkt) ist in Abbildung 99 dargestellt.
Abbildung 100 zeigt die 2. Ansicht (Härte über X-Position). Die 3. Ansicht (Farbgrafik)
ist in Abbildung 101 zu sehen.
Abbildung 99
151
