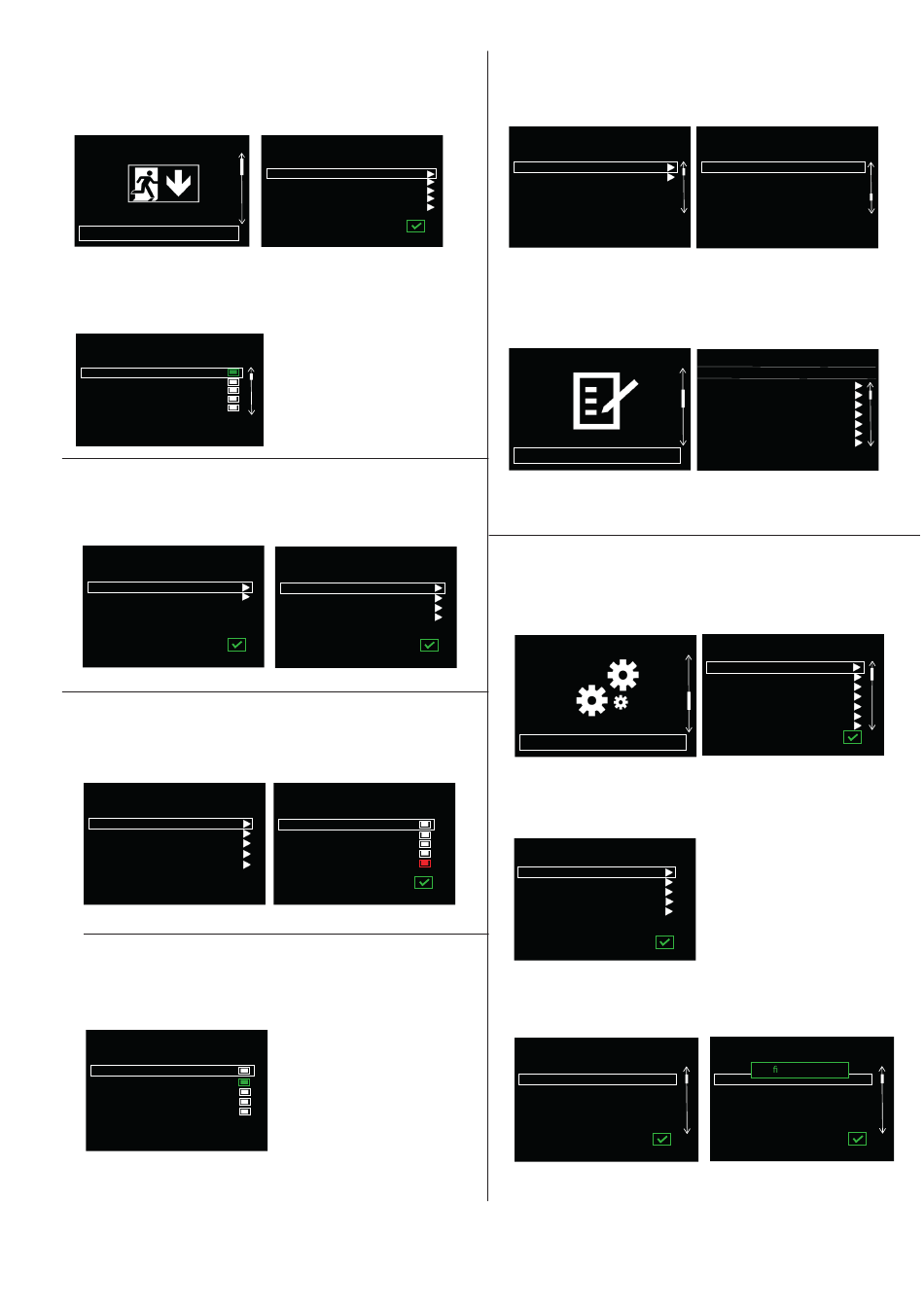

5.2. Übersicht
Um einen vollständigen Überblick zur Installation (System und
Leuchten) zu erhalten, wählen Sie auf der Startseite ,,Übersicht" aus.
11:40 Admin
21/01/2020
1.Übersicht
System Status
Wählen Sie ,,System Status", um die Standardeinstellungen in der
Installation zu visualisieren. Wenn ein Status erkannt wird, wird die
Anzeige rot.
Admin
11:40 21/01/2020
>Übersicht->System status
1.Normalbetrieb
2.Blockiert
3.Rest mode
4.Batteriebetrieb
5.Funktiontest
Übersicht Leuchtenstatus
Wählen Sie die ,, Übersicht Leuchtenstatus" zur Visualisierung der
Leuchtenanzahl, die in jedem Strang oder Zone installiert sind.
Admin
11:40 21/01/2020
>Übersicht->Übersicht Leuchtenstatus
1.Strang 1 (5 Leuchten)
2.Strang 2 (0 Leuchte)
Auswahl
Fehler
Wählen Sie ,,Fehler", um den Grund und den Strang & Zone dar-
zustellen.
Admin
11:40 21/01/2020
>Fehler
Strang1,Zone1,Leuchte1
Strang1,Zone1,Leuchte2
Strang1,Zone1,Leuchte3
Strang1,Zone1,Leuchte4
Strang1,Zone1,Leuchte5
I/O
Wählen Sie ,,I/O", um zu wissen, welche Ein- und Ausgänge
verbunden sind. Wenn eine Verbindung erkannt wird ist
diese grün.
Admin
11:40
21/01/2020
>Übersicht->I/O
Eingang_1
Eingang_2
Eingang_S1/S2
Ausgang_1
Ausgang_2
Admin
11:40 21/01/2020
>Übersicht
1.System status
2.Übersicht Leuchtenstatus
3.Fehler
4.I/O
5.ID
Auswahl
11:40 Admin
21/01/2020
>Strang 1
1.Zone1 (5 Leuchten)
2.Zone2 (0 Leuchte)
3.Zone3 (0 Leuchte)
4.Zone4 (0 Leuchte)
Auswahl
Admin
11:40 21/01/2020
>Fehler
1.Lampenfehler
2.Fehler Funktionstest
3.Fehler Batterietest
4.Kommunikationsfehler
5.Batteriefehler
Auswahl
CGLine+ Web Compact Controller
ID
Wählen Sie ,,ID", um die vollständigen Merkmale bezüglich
der Installation aufzulisten.
11:40
21/01/2020
>Übersicht->ID
1.Name
2.Gerät
3.VersionBootloader: Z1031.a1
4.VersionXmega: Z1005.H
5.VersionCortex: Z1030.b3
6.VersionSDCard: Z1032.01
5.3. Prüfbuch
Wählen Sie ,,Prüfbuch" auf der Startseite aus, um alle Ereignisse
aufzulisten, wie Ausfälle, Verbindungen usw.
11:40 21/01/2020
2.Prüfbuch
Dieses Menü zeigt nur die letzten registrierten Ereignisse an.
Das vollständige Prüfbuch ist auf dem Webserver verfügbar.

5.4. Konfiguration

Die Menü ,,Konfiguration" ermöglicht Ihnen die Einstellung
aller allgemeinen Parameter, wie z.B. Testzeiten,
Netzwerkeinstellungen usw.
11:40 21/01/2020
3.Konfiguration

Allgemein

Wählen Sie ,,Allgemein", um die Einstellungen (Zeit, Datum,
Sprache usw.) zu aktualisieren.
11:40 21/01/2020
>Konfiguration->Allgemein
1.Name
2.Passwort ändern
3.Zeit
4.Datum
5.Sprache
Wie wechselt man die Sprache?
Wählen Sie ,,Sprache" und anschließend können Sie die gewün-
schte Sprache auswählen.
11:40
21/01/2020
>Konfiguration->Allgemein->Sprache
1.English
2.Français
3.Deutsch
4.Italian
5.Portuguese
6.Nederlands
Bestätigen Sie die Auswahl mit dem Haken auf der Tastatur, um
die Änderung zu speichern. Wenn die Änderung gespeichert
wurde, erscheint eine grüne Meldung.
ZNO2055400 C 05/2021 www.eaton.com
Admin
11:40 21/01/2020
>Übersicht->ID
7.Strang: 2
8.Zone: 4
9. Anzahl der Leuchten: 20
10.Herstellungsdatum: 15/01/2020
11.Installationsdatum: 12/05/2020
Admin
11:40
21/01/2020
TIME
DATE EVENT
12/12/19 10:12 Login Event
12/12/19 10:36 Versorgungssp
14/01/20 15:30 Panel Opened
16/01/20 17:02 Softwareversi
19:54 Versorgungssp
16/01/20
Logout Event
19/01/20 19:59
08:06 Login Event
20/01/20
11:40
Admin 21/01/2020
>Konfiguration
1.Allgemein
2.Test
3.Eingang
4.Ausgang
5.Netzwerk
6.E-Mail
7.Adresse
Admin
Auswahl
Admin
11:40 21/01/2020
>Konfiguration->General->Sprache
Con guration Saved
1.English
2.Français
3.Deutsch
4.Italian
5.Portuguese
6.Nederlands
Auswahl
Admin
Admin
Admin
Auswahl
Admin
Auswahl
