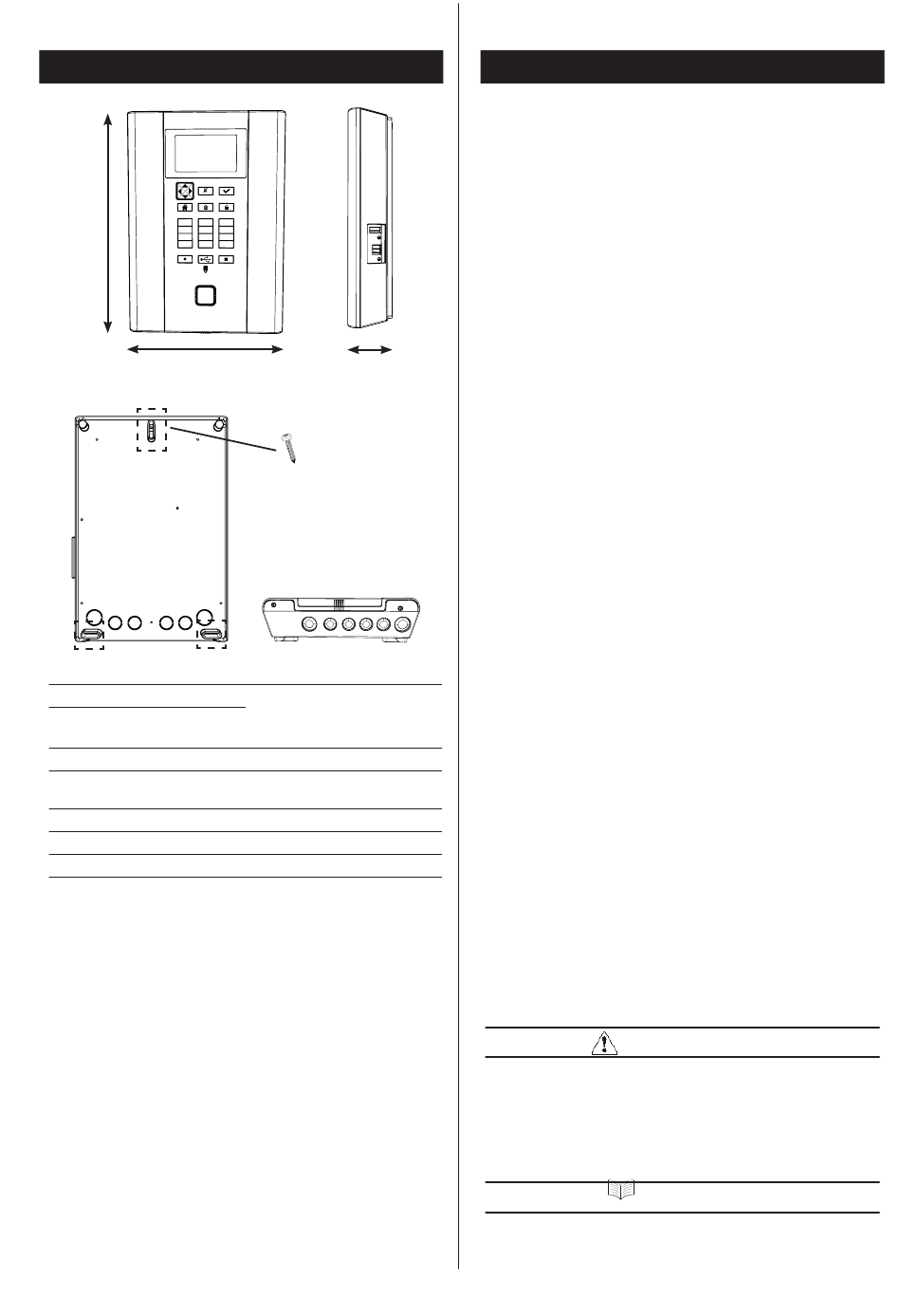

2. TECHNISCHE DATEN

288 mm
1
4
ghi
7
pqrs
*
203 mm
Spannungsversorgung
Leistungsaufnahme
Anschlussklemmen
Zulässige
Umgebungstemperatur
Lagertemperatur
Schutzart
Abmessungen
Zur zentralen Visualisierung und Steuerung von CGLine
Einzelbatterieleuchten über Vision Guard Software
(in Planung) oder über das integrierte Webinterface über
handelsübliche Webb rowser (z. B. Internet Explorer):
Volle Steuerung und Überwachung von bis zu 160 CGLine+
•
Einzelbatterieleuchten auf VisionGuard (optional erhältlich).
Im CGLine Modus max. 80 CGLine Leuchten
Integrierter Webserver zur einfachen Visualisierung über han-
•
delsübliche Webbrowser
Prüfbuch auf SD-Speicherkarte
•
Zwei potentialfreie Meldekontakte, frei programmierbar
•
Blockiereingang mit Differential-Schleifenüberwachung
•
E-Mailprogramm in Webserver integriert
•
Zwei Optionseingänge, frei programmierbar
•
4
CGLine+ Web Compact Controller
2 3
abc def
5 6
jkl mno
8 9
tuv wxyz
0 ... #
60 mm
3 x Ø 4 mm
220-240V, 50/60 Hz
< 4 Watt im Standby-Modus
< 34 W bei Volllast (RMS)
max. 2,5 mm² flexibel
0°C ... +35°C
0°C ... +35°C
IP 20
288 x 203 x 60 mm
ZNO2055400 C 05/2021
3. EINFÜHRUNG / VORWORT
Der CGLine+ Web Compact Controller ermöglicht eine kom-
fortable Steuerung und Überwachung von bis zu 160 CGLine+
Einzelbatterieleuchten oder -modulen. Der Control ler verfügt
über viele nützliche Funktionen.
Die Leuchten werden über eine gewöhnliche 2-adrige
Busleitung (bipolar), aufgeteilt auf 2 Stränge (max. 160
Leuchten).
Ein integrierter Webserver erlaubt eine einfache Überwachung
aller Leuchten über ein bestehendes Com puter Netzwerk mit
Hilfe eines Standard Web-Browsers, z.B. Chrome, Firefox. Eine
spezielle Software ist nicht erforderlich, so dass eine Standort
unabhängige Überwachung möglich ist.
Eine optionale CGLine+ PC-Software erlaubt eine komfortable
Konfiguration des CGLine+ Web Compact Controllers über
eine USB-Kabel Verbindung.
Folgende Funktionen sind verfügbar:
Bis zu 2 Strängen mit je max. 80 Leuchten, gesamt bis zu
•
160 Leuchten anschließbar
Integrierter Webserver für eine komfortable Überwachung
•
mit einem Standard Web-Browser
Integrierter Mail-Client für bis zu 10 E-Mail Empfänger,
•
E-Mail Ereignisse frei selektierbar
Verschlüsseltes Format: SSL
Blockiereingang mit Differential Schleifenüberwachung
•
(1 kOhm)
Zwei frei programmierbare digitale Eingänge
•
Zwei frei programmierbare Relais Ausgänge
•
(Wechselkontakte)
Automatische Leuchten-Suchfunktion (keine manuelle
•
Adressierung notwendig)
Automatischer Funktionstest / Betriebsdauertest für alle
•
Leuchten einstellbar, mit Möglichkeit zur Aufteilung in bis
zu 8 Testgruppen
Leuchten in Dauerlicht können einzeln ausgeschaltet
•
werden (in Bereitschaftslicht)
2 x USB-Ports, 1 x für Sicherung auf USB-Stick, 1 x für ein-
•
fache Konfiguration mit CGLine+ PC-Software
Integrierte webbasierte Grundriss-Programmierung mit
•
max. 30 Grundrissbilderrn (externe Software als Option)
Downloadbare Prüfbücher
•
VisionGuard: Vollständige Konfigurations- und
•
Überwachungssoftware für max. 500 CGLine+ Controller
verfügbar (Option)
ACHTUNG
Der CGLine+ Web-Controller ist kompatibel mit älteren CGLine
Einzelbatteriesystemen. Sobald mindestens eine CGLine+
Leuchte angeschlossen wird, schaltet der Controller automa-
tisch in den CGLine Kompatibilitätsmo dus. Einige CGLine+
Funktionen stehen dann nicht zur Verfügung.
HINWEIS
Für Einstellungen für Adaptive Evacuation (AE), beachten Sie
bitte die AE Bedienungsanleitung.
