6. KONFIGURATION MIT DEM WEBSERVER

Die Netzwerkeinstellungen vom CGLine+ Web Compact Controller
können direkt über den CGLine+ Web Compact Controller ein-
gestellt werden.
Um den Betriebsdauertest und den Funktionstest korrekt ausfüh-
ren zu können, muss zwingend die Einstellung des Datums und
der Uhrzeit erfolgen (siehe Punkt 6.5).

6.1 Netzwerkeinstellungen ab Werk

Der CGLine+ Web Compact Controller wird standardmässig mit der
festen IP-Adresse 192.168.1.200 ausgeliefert. Ein Betrieb über dhcp
(dynamische IP-Adressvergabe) ist möglich, aber nicht ab Werk
aktiviert.
Da typische Firmennetzwerke nur eigens vorgegebene
IP-Adressen zulassen, empfiehlt sich eine Konfiguration der
Netzwerkeinstellungen per Direktverbindung mit einem PC, z.B.
mit einem Notebook.
6.2 PC für die Konfiguration vorbereiten
Beachten Sie hierzu unbedingt bitte folgendes:
Für eine direkte Verbindung vom CGLine Web Compact
•
Controller und einem PC ist eine Patchleitung notwendig
Die Geräte müssen sich im gleichen Subnet befinden, d.h. die
•
Netzwerkkarte des PC muss auf 192.168.1.xxx (ungleich 200)
eingestellt werden, z.B. 192.168.1.50 (Subnet auf 255.255.255.0)
Einstellungen für Gateway und DNS brauchen bei einer
•
Direktverbindung nicht berücksichtigt werden

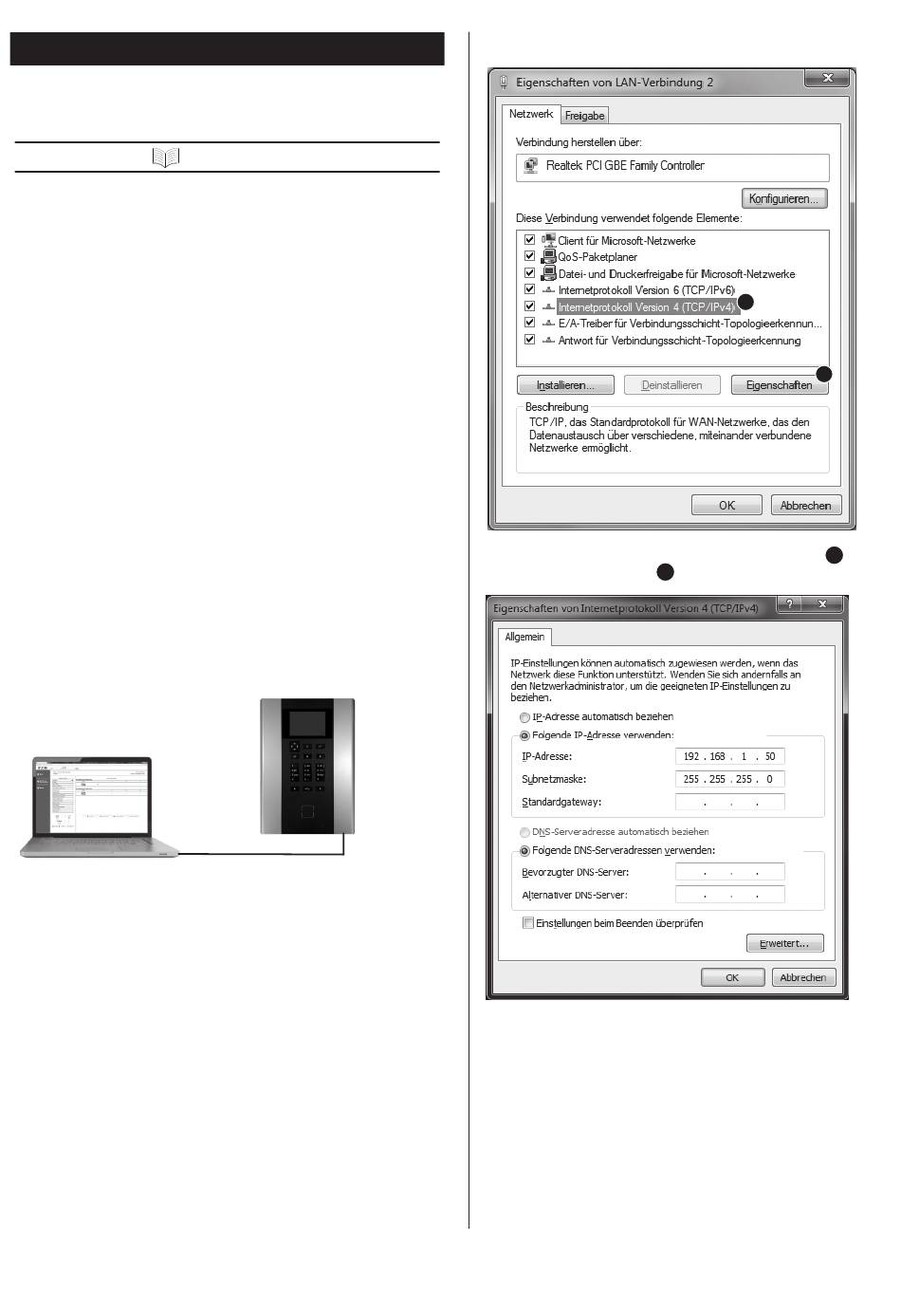

Anschlussbeispiel einer Direktverbindung:
Netzwerkeinstellung des PC:
Zum Ändern der Netzwerkeinstellungen des PC (Note book) öffnen
Sie die Systemsteuerung :
1. Netzwerk-und Freigabecenter
2. Adaptereinstellungen ändern
3. Rechte Maustaste auf „LAN-Verbindung"
4. Eigenschaften
HINWEIS
PatchKabel
CGLine+ Web Compact Controller
Es öffnet sich folgendes Bild:
Markieren Sie den Eintrag Internetprotokoll Version 4
weiter mit „Eigenschaften"
In der Regel steht die Netzwerkkarte auf DHCP, d.h „IP-Adresse
automatisch beziehen".
Ändern Sie den Eintrag auf „Folgende IP-Adresse verwen-
den" und geben sie folgende Werte für die IP-Adresse und der
Subnetzmaske (erscheint automatisch) ein:
IP address: 192.168.1.50.
Subnetzmaske: 255.255.255.0.
Mit Klick auf OK, werden die Einstellungen übernommen, so dass
nun die Webseite des CGLine+ Web-Controllers über einen beli-
ebigen Web-Browser z.B. Firefox geöffnet werden kann.
