magyar
1 Szár
A szár köti össze valamennyi alkatrészt.
2 Fogantyútömlő
A fogantyútömlő a sövényvágó tartására és vezetésére
szolgál.
3 Vágókések
A vágókések vágják a vágandó anyagot.
4 Késvédő
A késvédő akadályozza meg, hogy a felhasználó
érintkezzen a vágókésekkel.
5 Zárócsavar
A zárócsavar lezárja a STIHL hajtóműzsírnak szánt
nyílást.
6 Elfordítható fogantyú
Az elfordítható fogantyú a vágókések szögének
beállítására szolgál.
7 Tolóhüvely
A tolóhüvely kioldja a vágókések szögállítását.
8 Záremeltyű
A záremeltyű tartja az akkumulátort az
akkumulátorüregben.
9 Akkumulátorüreg
Az akkumulátorüreg befogadja az akkumulátort.
10 Fedél
A fedél a Smart Connector 2 A helyét takarja.
11 Kapcsolóemeltyűzár
A kapcsolóemeltyűzár a kapcsolóemeltyűt oldja ki.
12 Kireteszelő tolóka
A kireteszelő tolóka a sövényvágó bekapcsolására
szolgál.
13 LED
A LED-ek a beállított teljesítményszintet mutatják.
14 Hordozófül
A hordozófül a hordozórendszer beakasztására szolgál.
72
15 Kapcsolóemeltyű
A kapcsolóemeltyű be- és kikapcsolja a sövényvágót.
16 Kezelőfogantyú
A kezelőfogantyú a sövényvágó kezelésére, tartására és
vezetésére szolgál.
17 Légszűrő
A légszűrő kiszűri a motor által beszívott levegőt.
18 LED-ek
A LED-ek az akkumulátorok töltési állapotát és
üzemzavarokat jeleznek ki.
19 Akkumulátor
Az akkumulátor látja el a sövényvágót energiával.
20 Nyomógomb
Az akkumulátoron lévő LED-eket a nyomógomb
aktiválja.
# Teljesítménytábla a gépszámmal

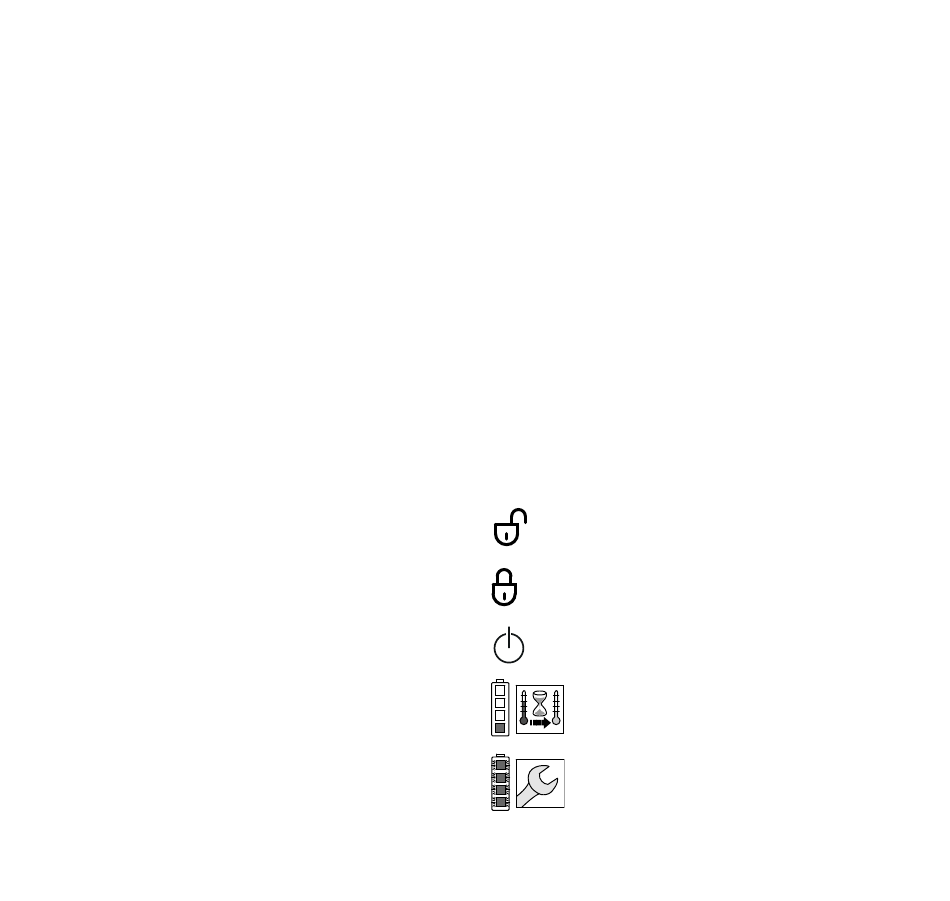

3.3 Szimbólumok
Ezek a szimbólumok lehetnek a sövényvágón, valamint az
akkumulátoron feltüntetve és a következőket jelentik:
Ebben a pozícióban a szorítóanya nyitva van. A szár
kihúzható.
Ebben a pozícióban a szorítóanya zárva van. A
szárat nem lehet kihúzni.
Ez a szimbólum jelöli a kireteszelő tolókát.
1 LED pirosan világít. Túl meleg vagy túl hideg
az akkumulátor.
4 LED pirosan villog. Üzemzavar áll fenn az
akkumulátorban.
3 Áttekintés
