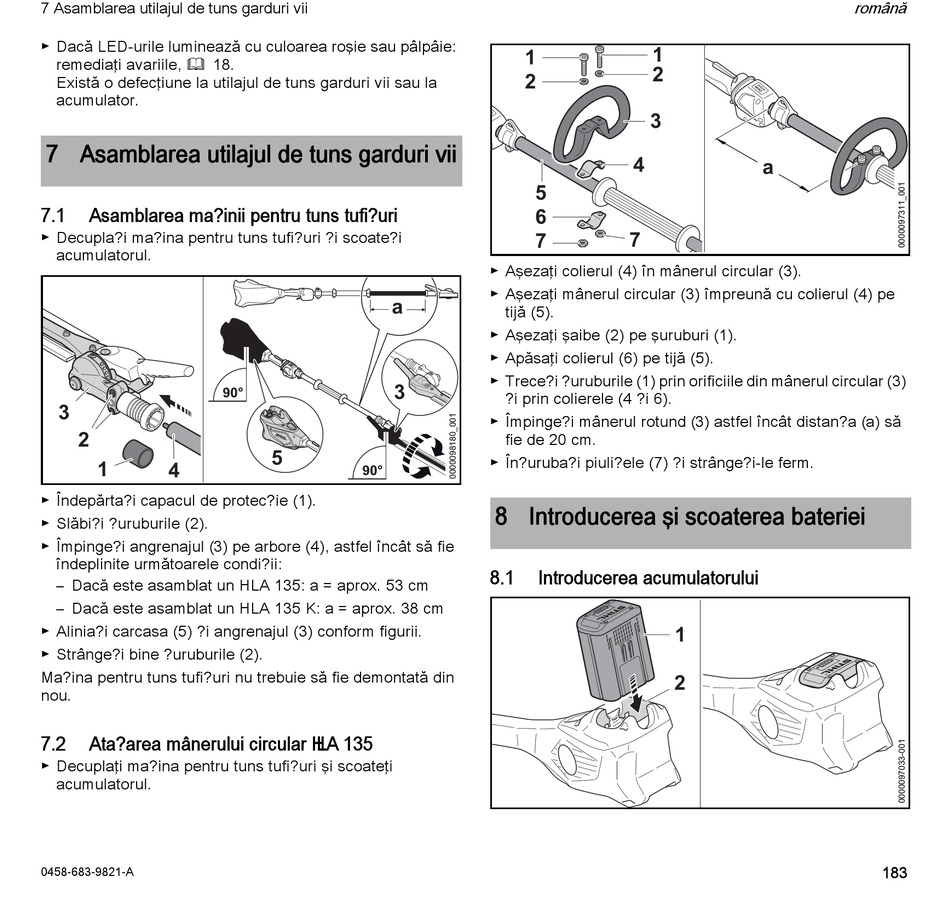

7 Asamblarea utilajul de tuns garduri vii

► Dacă LED-urile luminează cu culoarea roşie sau pâlpâie:
remediaţi avariile, @ 18.
Există o defecţiune la utilajul de tuns garduri vii sau la
acumulator.
7 Asamblarea utilajul de tuns garduri vii
7.1

Asamblarea ma?inii pentru tuns tufi?uri

► Decupla?i ma?ina pentru tuns tufi?uri ?i scoate?i
acumulatorul.
3
2
1
4
► Îndepărta?i capacul de protec?ie (1).
► Slăbi?i ?uruburile (2).
► Împinge?i angrenajul (3) pe arbore (4), astfel încât să fie
îndeplinite următoarele condi?ii:
– Dacă este asamblat un HLA 135: a = aprox. 53 cm
– Dacă este asamblat un HLA 135 K: a = aprox. 38 cm
► Alinia?i carcasa (5) ?i angrenajul (3) conform figurii.
► Strânge?i bine ?uruburile (2).
Ma?ina pentru tuns tufi?uri nu trebuie să fie demontată din
nou.
7.2 Ata?area mânerului circular H LA 135
► Decuplaţi ma?ina pentru tuns tufi?uri şi scoateţi
acumulatorul.
0458-683-9821-A
a
3
90°
5
90°
1
1
2
2
3
4
5
6
7
7
► Aşezaţi colierul (4) în mânerul circular (3).
► Aşezaţi mânerul circular (3) împreună cu colierul (4) pe
tijă (5).
► Aşezaţi şaibe (2) pe şuruburi (1).
► Apăsaţi colierul (6) pe tijă (5).
► Trece?i ?uruburile (1) prin orificiile din mânerul circular (3)
?i prin colierele (4 ?i 6).
► Împinge?i mânerul rotund (3) astfel încât distan?a (a) să
fie de 20 cm.
► În?uruba?i piuli?ele (7) ?i strânge?i-le ferm.
8 Introducerea şi scoaterea bateriei
8.1

Introducerea acumulatorului

română
a
1
2
