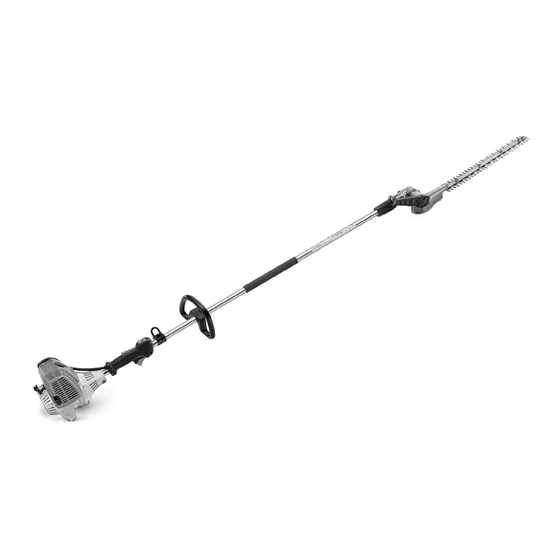

Stihl HL 95 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Stihl Anleitungen
  4. Heckenscheren
  5. HL 95
  6. Gebrauchsanleitung

Stihl HL 95 Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für HL 95:
Inhaltsverzeichnis

Werbung

Quicklinks

{
STIHL HL 95, 100
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stihl HL 95

Inhaltszusammenfassung für Stihl HL 95

  • Seite 1 STIHL HL 95, 100 Gebrauchsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Wichtige Bauteile Technische Daten Reparaturhinweise Entsorgung EG-Konformitätserklärung Anschriften Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel- fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen. HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 4: Zu Dieser Gebrauchsanleitung

    Warnung vor Unfall- und Motorgerät arbeiten – ausgenommen Verletzungsgefahr für Personen sowie Jugendliche über 16 Jahre, die unter vor schwerwiegenden Sachschäden. Aufsicht ausgebildet werden. Kinder, Tiere und Zuschauer fern halten. HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 5 Medikamenten, die das Robuste Arbeitshand- Reaktionsvermögen beeinträchtigen schuhe aus Bekleidung und Ausrüstung oder Drogen darf nicht mit dem widerstandsfähigem Motorgerät gearbeitet werden. Material tragen (z. B. Vorschriftsmäßige Bekleidung und Leder). Ausrüstung tragen. HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 6 Kraftstoffhandpumpe (nur bei Bedienungs- und verschütten – nicht Motorgeräten mit Sicherheitseinrichtungen rauchen. vornehmen Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr! HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 7 Gebrauchsanleitung Daumen fest umfassen. (Fahrzeugen, Fensterscheiben) beschrieben. Die Schneidmesser laufen einhalten – Gefahr der noch kurze Zeit weiter, wenn der Sachbeschädigung! Gashebel losgelassen wird – Nachlaufeffekt. HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 8 Standorten – verursacht werden – Unfallgefahr! arbeiten Motorgerät lärm- und abgasarm niemals mit einer Hand arbeiten – betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten. HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 9 Bei stark staubigen oder verschmutzten Reparaturen nur beim STIHL Hecken, Schneidmesser mit STIHL Fachhändler durchführen zu lassen. Harzlöser einsprühen – nach Bedarf. STIHL Fachhändlern werden Dadurch werden die Reibung der HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 10: Anwendung

    "Technische Daten" – verwenden. Messerschutz entfernen Zündkabel prüfen (einwandfreie Isolation, fester Anschluss). Motor starten Schalldämpfer auf einwandfreien bei Verwendung eines Traggurts: Zustand prüfen. Traggurt anlegen und Gerät am Traggurt einhängen HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 11 – beide Messerseiten einsetzen. Heckenschneider sichelförmig Messerseiten einsetzen. fortschreitend bewegen – beide Messerseiten einsetzen. WARNUNG Die K-Varianten (HL 95 K / HL 100 K) sind zum Schneiden in Bodennähe nicht zugelassen. HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 12 Gründen der Arbeitssicherheit nur kurzzeitig angewendet werden. Verstellbaren Messerbalken so stark wie möglich abwinkeln – dabei kann das Gerät trotz großer Reichhöhe in tieferer, ermüdungsarmer Position geführt werden. HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 13: Zulässige Anbauwerkzeuge

    Schaft (HL 95, HL 100) angebaut werden SP 10 Anbauwerkzeug Verwendung 1) 2) Kantenschneider 1) 2) Gestrüppschneider HL 0° Heckenschneider HL 135° Heckenschneider 1) 3) Hoch-Entaster 1) 2) Bodenfräse Spezial-Ernter SP 10 Spezial-Ernter HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 14: Gerät Komplettieren

    Tragöse (3) und Griffschlauch (4) auf den Schaft (5) setzen Schelle (6) anlegen Bohrungen zur Deckung bringen Schrauben (7) mit Scheiben (8) einstecken Vierkantmuttern (9) ansetzen und Schrauben eindrehen HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 15: Kraftstoff

    Bei Motorgeräten mit Abgaskatalysator Schäden am Triebwerk führen. Benzin darf zum Ansetzen der oder Motoröl minderer Qualität können Kraftstoffmischung nur STIHL Zweitakt- Motor, Dichtringe, Leitungen und Motoröl 1:50 verwendet werden. Kraftstofftank beschädigen. HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 16: Kraftstoff Einfüllen

    STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden. Verschluss gegen den Kanister mit dem Kraftstoffgemisch Uhrzeigersinn drehen bis er von der vor dem Auftanken kräftig schütteln Tanköffnung abgenommen werden kann Tankverschluss abnehmen HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 17: Messerbalken Einstellen

    13 einzeln einstellbare Arbeitslagen möglich. Zusätzlich ist eine festgelegte Transportposition für den Messerbalken einstellbar. WARNUNG Die Einstellung nur vornehmen, wenn die Schneidmesser still stehen – Motor im Leerlauf – Verletzungsgefahr! HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 18: Traggurt Anlegen

    Verletzungsgefahr! WARNUNG Das Getriebe wird im Betrieb heiß. Getriebegehäuse nicht berühren – Einschultergurt (1) anlegen Verbrennungsgefahr! Gurtlänge einstellen Karabinerhaken (3) muss bei eingehängtem Motorgerät auf Höhe der rechten Hüfte liegen HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 19: Motor Starten / Abstellen

    F – Betrieb – der Motor läuft oder kann anspringen START – Starten – die Zündung ist eingeschaltet – der Motor kann anspringen Drehknopf (8) der Startklappe einstellen: g bei kaltem Motor HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 20 Stand einnehmen Das Gerät ist einsatzbereit. Gerät mit der linken Hand fest an Bei sehr niedriger Temperatur den Boden drücken – Daumen unter dem Lüftergehäuse nach dem Anspringen des Motors: HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 21: Betriebshinweise

    überprüfen – siehe "Gaszug abkühlen lassen. Gerät mit leerem einstellen" Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren". HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 22: Luftfilter Reinigen

    Filter in das Filtergehäuse gleichen Richtung weiterdrehen einsetzen und Filterdeckel aufsetzen WARNUNG Schraube eindrehen und festziehen Bleibt das Schneidwerkzeug nach erfolgter Einstellung im Leerlauf nicht stehen, Motorgerät vom Fachhändler instand setzen lassen. HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 23: Getriebe Schmieren

    Bei nicht festgezogener oder fehlender dazu die Verschlussschraube (1) Anschlussmutter (1) können Funken herausdrehen – ist an deren entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 24: Schneidmesser Schärfen

    Harzlöser einsprühen mit Fett füllen. Fetttube ausschrauben HINWEIS Verschlussschraube wieder Nicht mit stumpfen oder beschädigten eindrehen und festziehen Schneidmessern arbeiten – dies führt zu starker Beanspruchung des Gerätes und unbefriedigendem Schnittergebnis. HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 25: Gerät Aufbewahren

    STIHL Harzlöser einsprühen Messerschutz anbringen Gerät gründlich säubern, besonders Zylinderrippen und Luftfilter Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 26: Wartungs- Und Pflegehinweise

    Ventilspiel 139 Betriebsstunden, durch Fachhändler entkoken nach 139 Betriebsstunden, Brennraum anschließend alle 150 Betriebsstunden Zugängliche Schrauben und Muttern nachziehen (außer Einstellschrauben) prüfen Antivibrationselemente ersetzen durch Fachhändler HL 95, HL 95 K, HL 100, HL 100 K...
  • Seite 27 Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. Sichtprüfung Schneidmesser reinigen schärfen prüfen Getriebeschmierung ergänzen Sicherheitsaufkleber ersetzen STIHL empfiehlt den STIHL Fachhändler danach mit STIHL Harzlöser einsprühen HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 28: Verschleiß Minimieren Und Schäden Vermeiden

    Schneidmesser – werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt Kupplung – werden können, ist damit ein Filter (für Luft, Kraftstoff) – Fachhändler zu beauftragen. Anwerfvorrichtung – HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 29: Wichtige Bauteile

    11 Griffschlauch (HL 95 K, HL 100 K) 12 Tankverschluss 13 Vergaser-Einstellschrauben 14 Kraftstoffhandpumpe 15 Anwerfgriff 16 Schalldämpfer 17 Schneidmesser 18 Messergetriebe 19 Winkelgetriebe 20 Schaft 21 Schiebehülse 22 Schwenkhebel 23 Rastleiste 24 Messerschutz Maschinennummer HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 30: Technische Daten

    HL 95 K: 5,3 m/s Abregeldrehzahl: 9500 1/min Schärfwinkel: 45° zur Messer- Ventilspiel, Handgriff rechts: ebene Einlassventil: 0,10 mm HL 95: 5,0 m/s Ventilspiel, HL 95 K: 5,0 m/s Auslassventil: 0,10 mm HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 31: Reparaturhinweise

    Ersatzteile zu verwenden. www.stihl.com/reach STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen). HL 95, HL 95 K, HL 100, HL 100 K...

  • Seite 32: Eg-Konformitätserklärung

    664 42 Modřice wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 11094 verfahren. Gemessener Schallleistungspegel alle HL 95: 101 dB(A) HL 100: 100 dB(A) HL 100 K: 101 dB(A) HL 95, HL 95 K, HL 100, HL 100 K...
