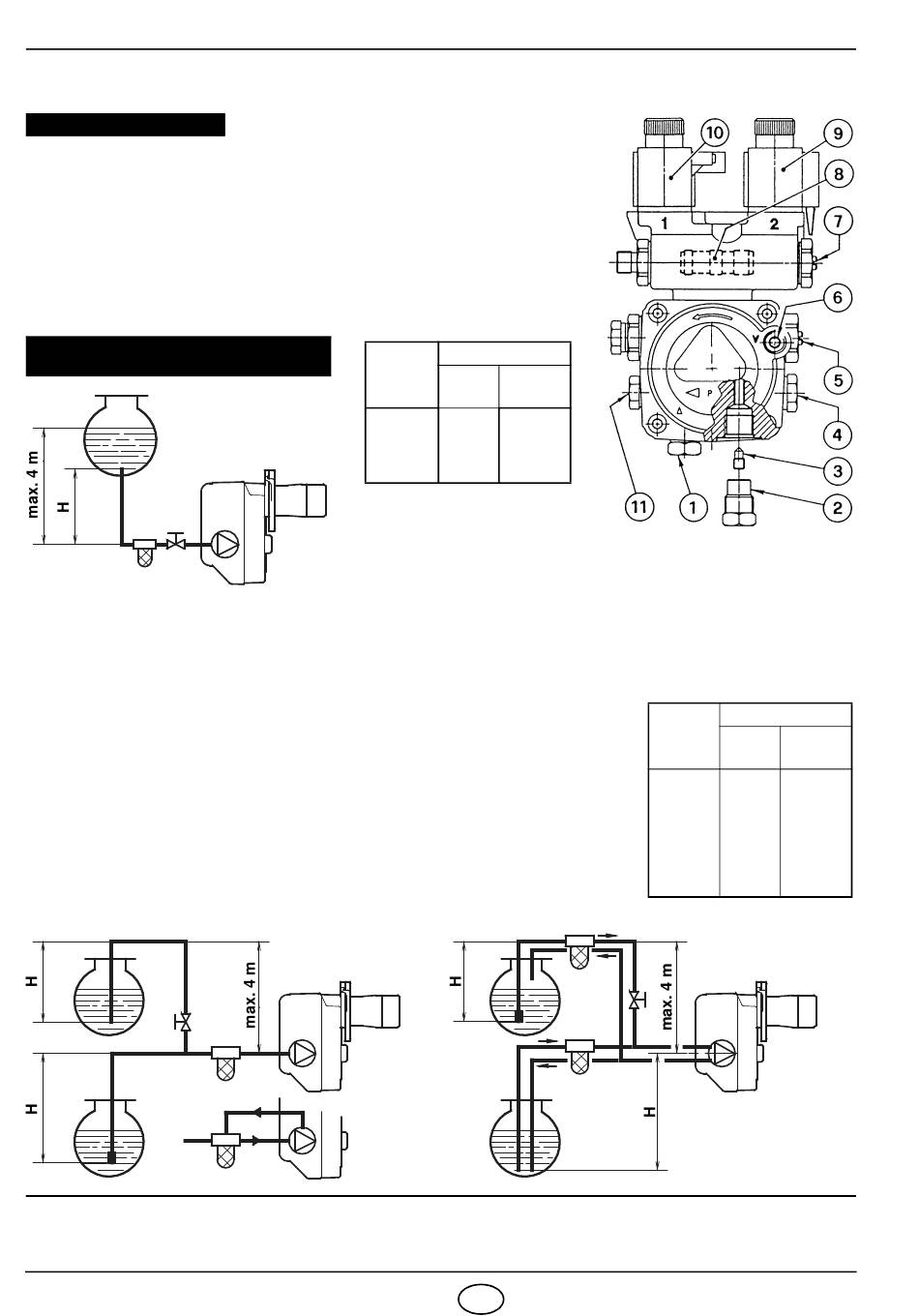

3.3 ÖLVERSORGUNGSANLAGE
WICHTIGER HINWEIS:
■ Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne
Verengung und Verstopfung frei in den Tank zurückgeführt wird.
Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die
Ölpumpe undicht.
■ Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet.
Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist
der Rücklauf-Schlauchleitungsstopfen (2) zu lösen und die By-
Pass Schraube (3) zu entfernen. Danach ist der Rücklauf-
Schlauchleitungsstopfen wieder anzuschließen. (Siehe Abb. 7).
IN DEUTSCHLAND NICHT
ZULäSSIGE ANLAGE
Abb. 6
AUFFÜLLEN DER PUMPE MIT HEIZÖL:
Bei der in Abb. 6 dargestellten Anlage ist es
ausreichend, wenn man den Vakuummeteranschluß
(6, Abb. 7) lockert und das Austreten des Brennstoffes abwartet.
Bei den in Abb. 8 und in Abb. 9 dargestellten Anlagen den Brenner starten und
das Auffüllen abwarten. Sollte vor Eintritt des Brennstoffes eine Störabschaltung er-
folgen, mindestens 20 Sekunden warten und danach den Vorgang wiederholen.
Der max. Unterdruck in der Saugleitung von 0,4 bar (30 cm Hg) darf nicht unter-
schritten werden. Unter diesem Wert bilden sich im Brennstoff Gase. Sich unbe-
dingt vergewissern, daß die Leitungen absolut dicht sind.
Bei den Anlagen nach Abb. 9, empfehlen wir, die Ölrücklauf-Leitung in gleicher
Höhe wie die Saugleitung im Tank enden zu lassen. Es kann auf ein Fußventil in
der Saugleitung verzichtet werden. Endet die Rücklauf-Leitung über dem Ölni-
veau wird auf der Saugseite zwingend ein Fußventil benötigt, wobei dieses dann
bei Verschmutzung Probleme verursachen kann.
In der Brennstoff–Ansaugleitung muß ein Filter eingebaut werden.
H = Höhenunterschied;
1914
H
Meter
0,5
1
1,5
2
1 - Saugleitung
2 - Rücklaufleitung
3 - By-pass schraube
4 - Manometeranschluß
D5713
5 - 2. Stufe Druckregler
Abb. 8
L = max. Länge der Saugleitung;
8
L Meter
ø i ø i
8 mm 10 mm
10 20
20 40
40 80
60 100
6 - Vakuummeteranschluß
7 - 1. Stufe Druckregler
8 - Kolben des Druck-Umschalters
9 - 2. Stufe Ölmagnetventil
10 - 1. Stufe Ölmagnetventil
11 - Hilfsdruckanschluß
ø
i = Innendurchmesser der Leitung.
4 D
Abb. 7
4
S7067
L meter
H
ø i ø i
meter
8 mm 10 mm
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
Abb. 9
D5714
