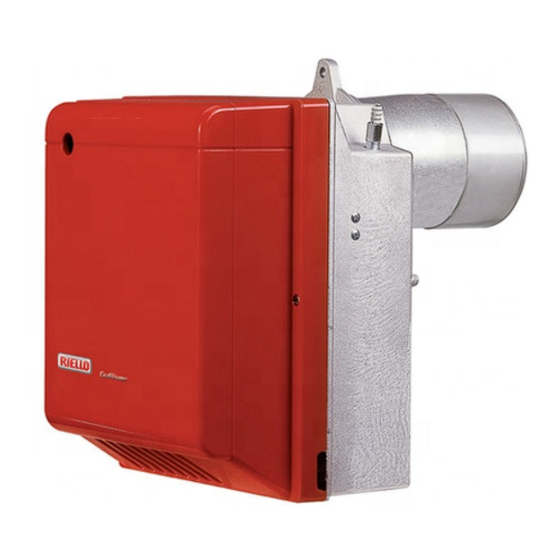

Riello RG4F 396T1 Montage- Und Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Handleiding voor installatie, gebruik en onderhoud
Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul
F
Light oil burner
GB
Stookoliebrander
NL
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
CODICE - CODE
3739680
MODELLO - MODELL - MODELE
MODEL
RG4F
TIPO - TYP
TYPE
396T1
2903004 (5) - 03/2024
Verwandte Anleitungen für Riello RG4F 396T1
Inhaltszusammenfassung für Riello RG4F 396T1
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Instructions pour installation, utilisation et entretien Installation, use and maintenance instructions Handleiding voor installatie, gebruik en onderhoud Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul Light oil burner Stookoliebrander Funzionamento monostadio Einstufiger Betrieb Fonctionnement à...
- Seite 2 Traduzione delle istruzioni originali Übersetzung der Originalen Anleitungen Traduction des instructions d’origine Translation of the original instructions Vertaling van de originele instructies...
- Seite 15 Zur Kombination mit Warmlufterzeugern müssen in Deutschland (WLE gemäß DIN 4794) das Steuergerät mit dem Typ Riello 550 SMD (die Brücke entfernen) und der Flammenfühler mit dem verstärkten Typ ausgewech- selt werden (beide voll austauschbar). Mit diesem Steuergerät kann in Kombination mit dem "Kit Fernentrie- gelung"...
- Seite 16 TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 396T1 Durchsatz - Brennerleistung 20 kg/h – 118,5 237 kW Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C Einphasig, Einphasig, Stromversorgung ± ± 50Hz 220/230 V 60Hz 220/230 V Pumpe Druck 8 15 bar Leistungsaufnahme...
- Seite 17 ABMESSUNGEN D5353 Abb. 2 2.4 ARBEITSFELD Der Arbeitsfeld ist in Übereinstimmung mit den Vorschriften der Norm EN 267 festgelegt (bis 2,5 zum - 0,3 mbar). Der Brenner ist nach den von Norm EN 746-2 für das ganze ausgerüstete Gerät vorgesehenen Genehmi- gungsbedingungen für einen Betrieb mit Brennkammer auf Unterdruck (bis zu - 2 mbar) anwendbar.
- Seite 18 INSTALLATION Die Installation des Brenners muss durch Fachpersonal gemäß den Angaben in diesem Handbuch sowie in Übereinstim- ACHTUNG mung mit den gültigen gesetzlichen Nor- men und Bestimmungen ausgeführt werden. 3.1 EINBAU VOM HEIZKESSEL Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 4). ...
- Seite 19 3.3 BRENNSTOFFVERSORGUNG Die Ölschläuche werden mit den Winkelanschlüssen an der Ölpumpe montiert, wobei die Ölschläuche nach links oder nach rechts aus dem Brenner herausgeführt werden können. Es muß jeweils die Halteschelle (1) bzw. der Verschlußwinkel (2) gewechselt werden. (vedi Abb. 7). D5542 Abb.
- Seite 20 AUFFÜLLEN DER PUMPE MIT HEIZÖL UNTER DRUCK STEHENDE EINROHR-ANLAGEN Bei den in Abb. 10 dargestellten Anlagen den Bren- ner starten und das Auffüllen abwarten. Die unter Druck stehenden Einrohr-Anlagen haben Sollte vor Eintritt des Brennstoffes eine Störabschal- einen positiven Druck des Brennstoffs am Brenne- tung erfolgen, mindestens 20 Sekunden warten und r e i n g a n g .
- Seite 21 3.5 ELEKTRISCHES VERDRAHTUNGSSCHEMA 50/60Hz 220/230V D1913 PE L N Hauptschalter Betriebsstundenzähler (230V - 0,1A max.) Begrenzungs- thermostat Sicherheitstem- Störabschaltung-Fernmeldung peraturbegrenzer (230V - 0,5A max.) VOM INSTALLATEUR AUSZUFÜHREN 7–poliger Stecker 7–polige Steckdose Flammenfühler WERKSSEITIGE Braun EINSTELLUNG Blau Ölventil Schwarz Weiß Blau Kondensator Motor Zündelektroden...
- Seite 22 BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der EN267 die Anbringung des Brenners am Heizkessel, die Einstellung und die Endprüfung unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der durchschnittlichen Wasser- oder Lufttemperatur des Heizkessels.
- Seite 23 Für die erneute Montage des Düsen- D5684 stocks (1, Abb. 13, auf S. 8) die Mutter (3) mit einem Anzugsmoment von 15 Nm ACHTUNG anschrauben, ohne diese bis zum An- schlag zu bringen , wie in der seitlichen Abbildung gezeigt. 4.3 ELEKTRODENEINSTELLUNG DIE ABSTÄNDE MÜSSEN EINGEHAL- Abb.
- Seite 24 4.7 BETRIEBSABLAUF D5029 Störabschaltung wegen Nichtzündung Normal Thermostat Motor Zündtransformator Ölventil Flamme Störlampe ~ 12s ~ 12s Abb. 16 Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (3, Abb. 1, auf S. 1). WARTUNG WICHTIGSTE WARTUNGSARBEITEN: D e r B r e n n e r m u ß i n r e g e l m ä ß i g e n Überprüfen, ob die Ölversorgungsleitung und die Zeitabständen und in Übereinstimmung ...
- Seite 25 STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und gesetzt werden. Wenn anschließend eine normale Abhilfemöglichkeiten für Störungen, die den Betrieb Zündung erfolgt, so war die Störabschaltung auf eine des Brenners beeinflussen oder einen nicht ordnungs- vorübergehende, ungefährliche Störung zurückzu- gemäßen Betrieb des Brenners verursachen könnten.
