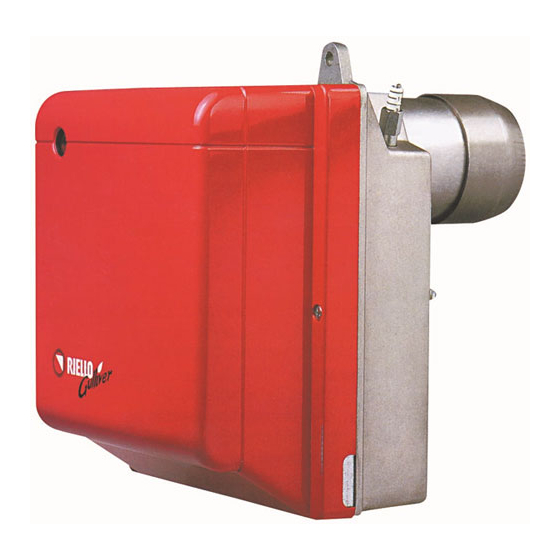

Riello RG2D Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Riello Anleitungen
  4. Brenner
  5. Gulliver RG2D
  6. Montage- und bedienungsanleitung

Riello RG2D Montage- Und Bedienungsanleitung

Zweistufiger betrieb
Vorschau ausblenden Andere Handbücher für RG2D:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Bruciatori di gasolio
I
Öl-Gebläsebrenner
D
Brûleurs fioul domestiques
F
Light oil burners
GB
Stookoliebranders
NL
Funzionamento bistadio
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation
Tweetrapsbrander
CODE
3738050
20052620
MODELL - MODEL
MODELE
RG2D
RG2D TL
TYP
TYPE
380T1
380T1
2901914 (11) - 04/2016
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Riello RG2D

Inhaltszusammenfassung für Riello RG2D

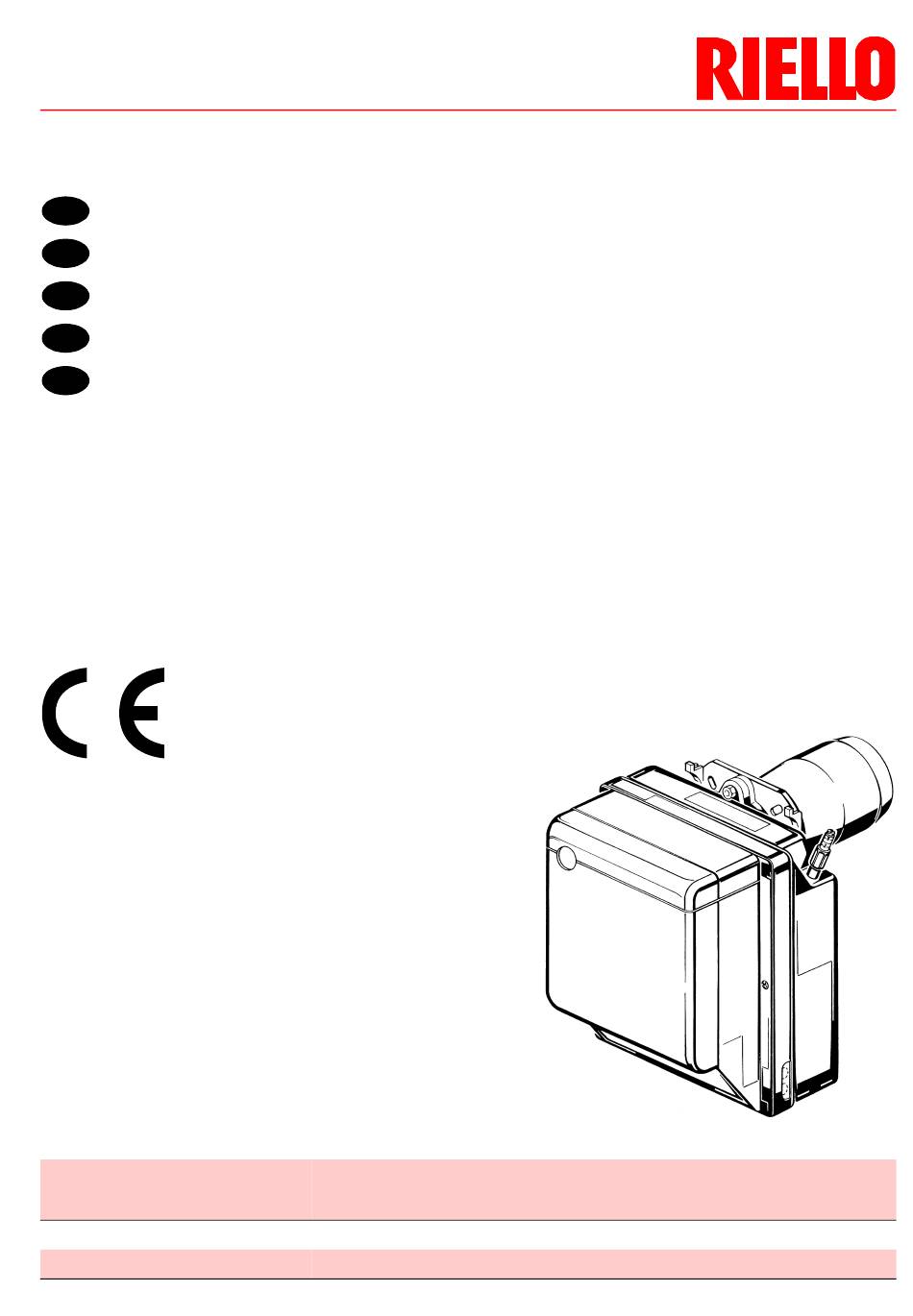

  • Seite 1 Bruciatori di gasolio Öl-Gebläsebrenner Brûleurs fioul domestiques Light oil burners Stookoliebranders Funzionamento bistadio Zweistufiger Betrieb Fonctionnement à 2 allures Two stage operation Tweetrapsbrander MODELL - MODEL CODE MODELE TYPE 3738050 RG2D 380T1 20052620 RG2D TL 380T1 2901914 (11) - 04/2016...

  • Seite 13: Beschreibung Des Brenners

    INHALT BESCHREIBUNG DES BRENNERS . . . BETRIEB ......1.1 Mitgeliefertes Zubehör ....4.1 Einstellung der Brennerleistung.

  • Seite 14: Technische Merkmale

    – 285 rad/s 4 µF Kondensator Zündtransformator Sekundärspannung 8 kV – 16 mA ÷ Pumpe Druck: 8 15 bar Leistungsaufnahme 0,18 kW 2.2 ABMESSUNGEN D5707 Modell RG2D RG2D TL 2.3 BETRIEBSBEREICH (nach EN 267) Heizöldurchsatz – kg/h D5335 Brennerleistung – kW 1914...

  • Seite 15: Installation

    INSTALLATION 3.1 BRENNERMONTAGE Abb. 2 Abb. 4 D5012 Abb. 3 S7209 ■ Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3). ■ Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern, (siehe Abb. 4). ■ Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren, (siehe Abb 2).

  • Seite 16: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE Abb. 7 WICHTIGER HINWEIS: ■ Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne Verengung und Verstopfung frei in den Tank zurückgeführt wird. Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die Ölpumpe undicht. ■ Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist der Rücklauf-Schlauchleitungsstopfen (2) zu lösen und die By- Pass Schraube (3) zu entfernen.

  • Seite 17: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN: WICHTIGER HINWEIS – Leiterdurchmesser 1 mm 2 . NULLEITER NICHT MIT DER – Die vom Installateur ausgeführten elektrischen Verbindungen PHASE VERWECHSELN. müssen den Lokalen Bestimmungen entsprechen. ■ 2. Stufe Thermostat zwischen T6 und T8 Klemmen an- schliessen, dabei die Brücke entfernen.

  • Seite 18: Betrieb

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur.

  • Seite 19: Brennkopfeinstellung

    Abb. 12 Den Düsenstock (1) herausnehmen, nachdem ➤ vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät und der Photowiderstand (5) abgenommen wurden. Die Zündkabel (4) von den Elektroden abneh- ➤ men, den Stauscheibenhalter (8) vom Düsen- stock (1) herausnehmen, nachdem die Schraube (3, Abb.

  • Seite 20: Pumpendruck Und Luftdurchsatz

    4.5 PUMPENDRUCK UND LUFTDURCHSATZ ■ EINSTELLUNG 1. STUFE LUFTKLAPPENEINSTELLUNG Die Kontermutter (1) lösen und durch Drehen der Schraube (2) den Zeiger (3) auf die gewünschte Stellung einstellen. Abb. 14 Dann die Kontermutter (1) wieder festdrehen, (siehe Abb. 14). DRUCKEINSTELLUNG Wird werksseitig auf 9 bar eingestellt. Druckänderung an Stellschraube (7) vornehmen.

  • Seite 21: Wartung

    WARTUNG Der Brenner muß in regelmäßigen Zeitabständen vom Kundendienst gewartet werden. Die Wartung ist für den umweltfreundlichen Betrieb des Brenners unbedingt notwendig. Es wird dadurch sichergestellt, daß bestmögliche Energie-Verbrauchswerte erreicht werden, was mit einer Schadstoff- Reduzierung gleichzusetzten ist. Vor jeder Wartungsarbeit den Brenner stromlos schalten. WICHTIGSTE WARTUNGSARBEITEN: Überprüfen, ob die Ölversorgungsleitung und die Rücklaufleitung weder verstopft noch geknickt sind.
  • Seite 22 STÖRUNGEN MÖGLICHE URSACHE ABHILFE Der Photowiderstand ist verschmutzt. Reinigen. Der Photowiderstand ist defekt. Austauschen. Brenner führt Vorbelüftungs- Brennstoffdruck und- Durchsatz und Zündzyklus re- überprüfen. gulär aus; nach un- gefähr 5 Sekunden Die Flamme reißt ab oder bildetsich Luftdurchsatz überprüfen. erfolgt eine Störab- nicht.
