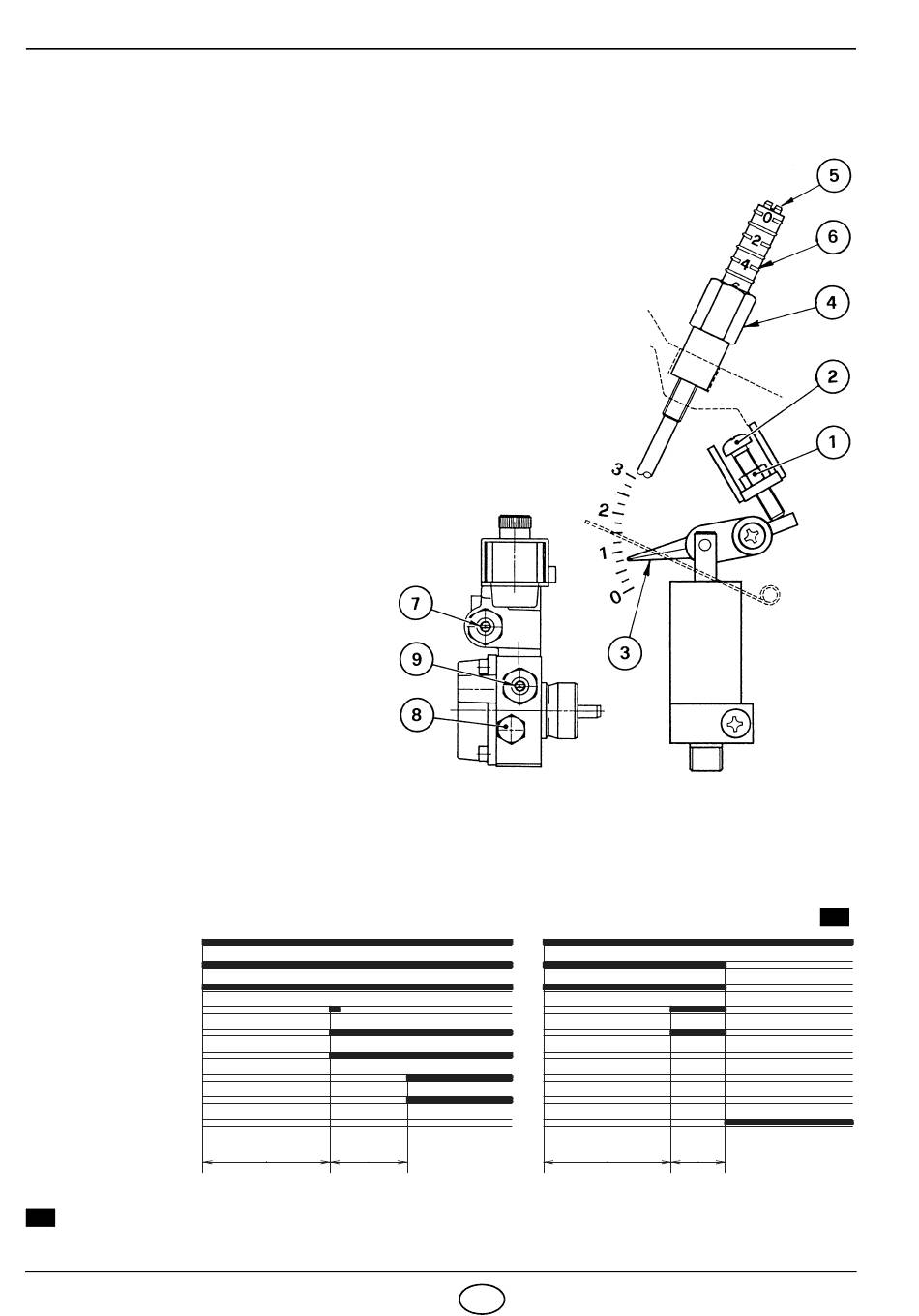

4.5 PRESSIONE POMPA E PORTATA ARIA

REGOLAZIONE 1° STADIO
■
REGOLAZIONE SERRANDA ARIA
Allentare il dado (1), agire sulla vite (2) e portare l'indice (3) sulla posizio-
ne desiderata. Quindi bloccare il dado (1),(vedi fig. 14).
REGOLAZIONE PRESSIONE
Viene tarata in fabbrica a 9 bar.
Se è necessario ritarare tale pressione o se si preferisce cambiarla,
basta agire sulla vite (7).
Il manometro per il controllo della pressione va montato al posto del
tappo (8), (vedi fig. 15).
■ REGOLAZIONE 2° STADIO
REGOLAZIONE SERRANDA ARIA
Allentare il dado (4), agire sulla vite (5) fino a
portare l'indice (6) sulla posizione desiderata.
Quindi bloccare il dado (4), (vedi fig. 14).
REGOLAZIONE PRESSIONE
Viene tarata in fabbrica a 14 bar.
Se è necessario ritarare tale pressione, o se si
preferisce cambiarla, basta agire sulla vite (9).
Il manometro per il controllo della pressione va
montato al posto del tappo (8), (vedi fig. 15).
All'arresto del bruciatore la serranda dell'aria
si chiude automaticamente, fino ad una
depressione max. al camino di 0,5 mbar.

4.6 PROGRAMMA DI AVVIAMENTO

Termostato 1° stadio
Termostato 2° stadio
Motore
Trasf. d'accensione
Valvola 1° stadio
Fiamma 1° stadio
Valvola 2° stadio
Fiamma 2° stadio
Spia blocco
A
Segnalato dalla spia sull'apparecchiatura di comando e controllo (4, fig. 1, pag. 1).
1914
Normale
÷
~
12s 3 28s
Fig. 15
Blocco per mancata accensione
~
12s
8 I
Fig. 14
S7064
A
5s
D6040
