7
Anlagenbeispiele
7.15 Logano plus KB372 mit Logamatic MC110, Logamatic RC310, thermische Solaranlage zur Warm-
wasserbereitung und Heizungsunterstützung, Frischwasserstation FS../3, Pufferspeicher Loga-
lux PR... und einem gemischten Heizkreis

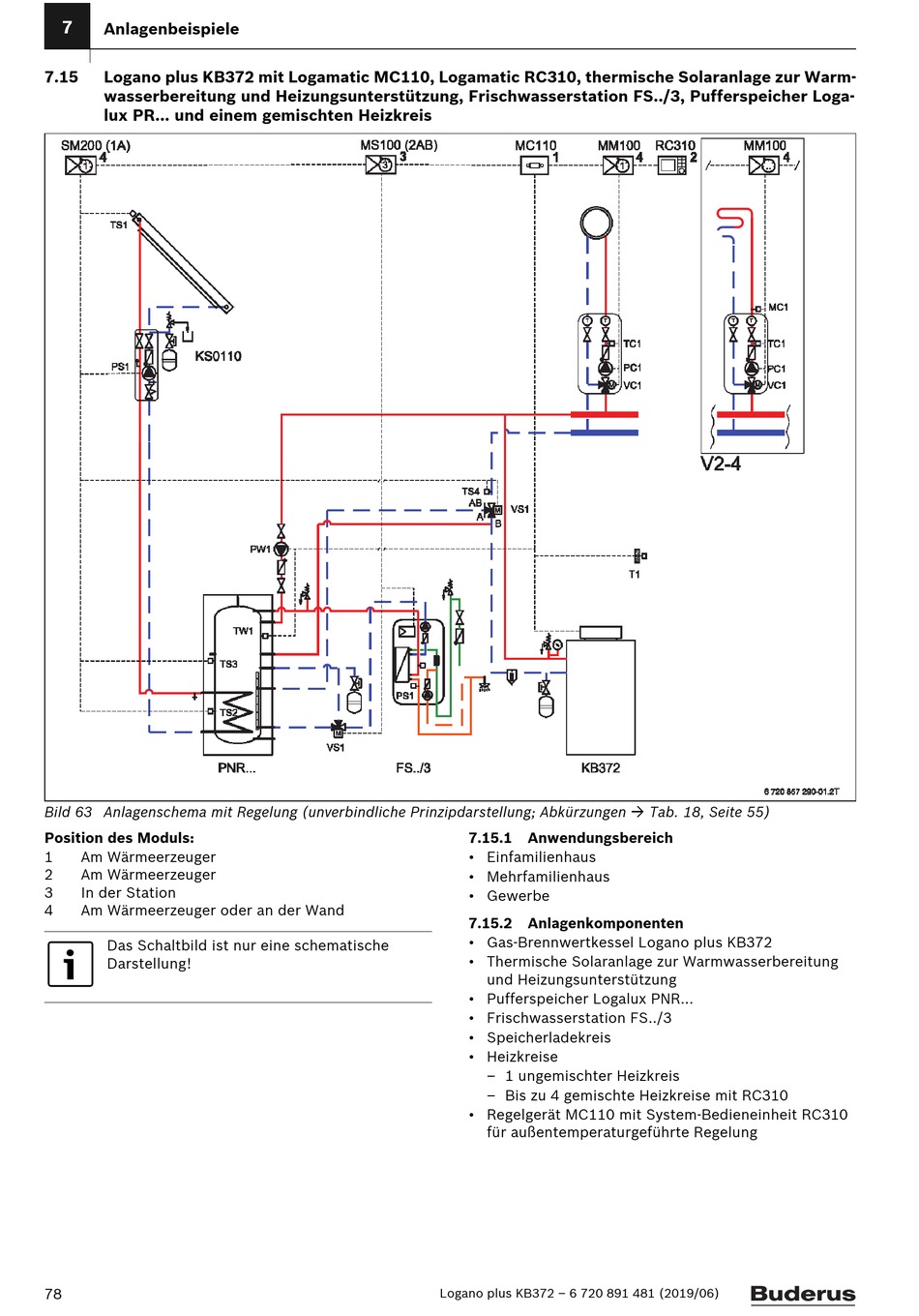

Bild 63 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55)
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger
3 In der Station
4 Am Wärmeerzeuger oder an der Wand
Das Schaltbild ist nur eine schematische
Darstellung!
78
7.15.1

Anwendungsbereich

• Einfamilienhaus
• Mehrfamilienhaus
• Gewerbe
7.15.2

Anlagenkomponenten

• Gas-Brennwertkessel Logano plus KB372
• Thermische Solaranlage zur Warmwasserbereitung
und Heizungsunterstützung
• Pufferspeicher Logalux PNR...
• Frischwasserstation FS../3
• Speicherladekreis
• Heizkreise
– 1 ungemischter Heizkreis
– Bis zu 4 gemischte Heizkreise mit RC310
• Regelgerät MC110 mit System-Bedieneinheit RC310
für außentemperaturgeführte Regelung
Logano plus KB372 – 6 720 891 481 (2019/06)
