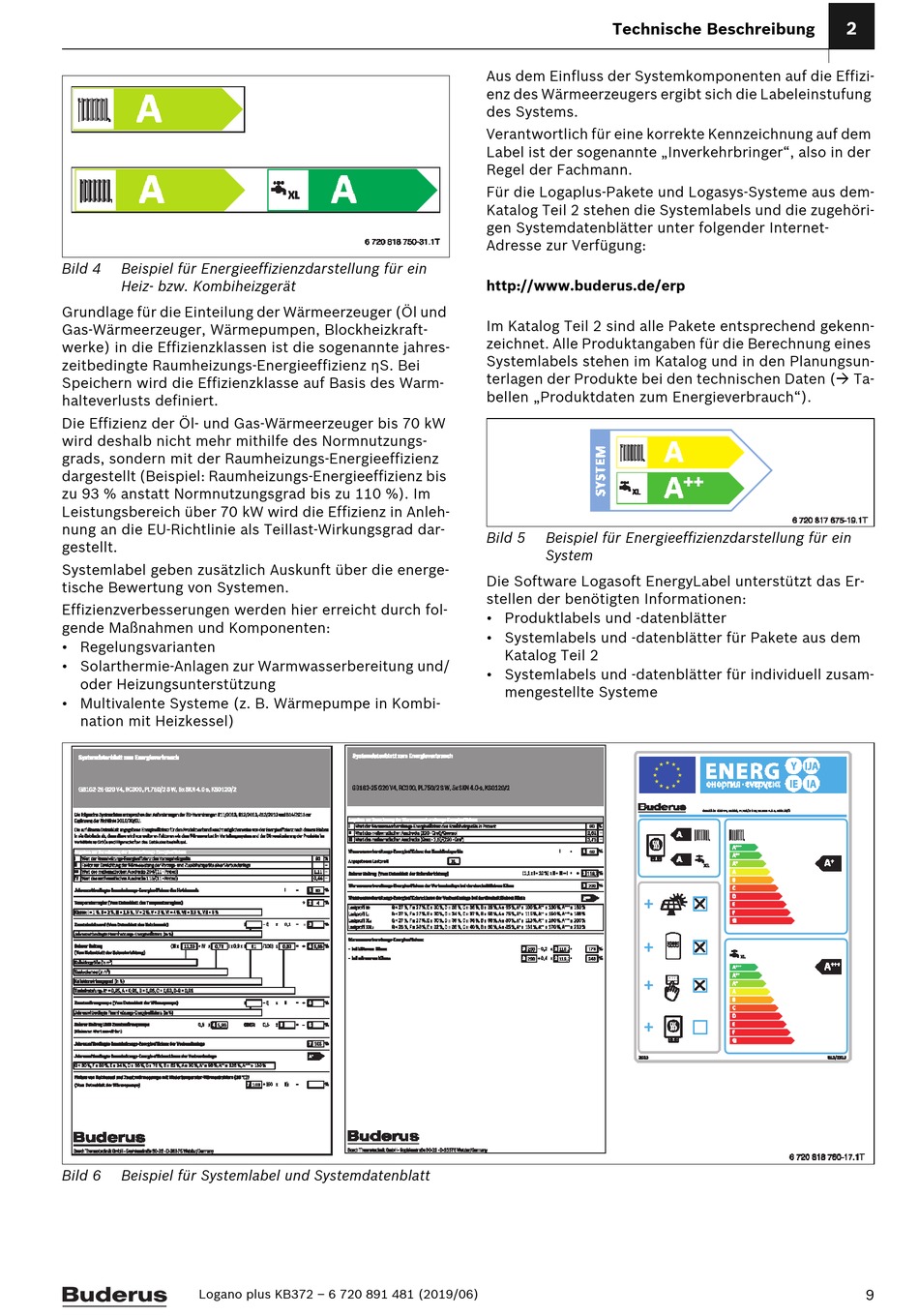

Bild 4 Beispiel für Energieeffizienzdarstellung für ein
Heiz- bzw. Kombiheizgerät
Grundlage für die Einteilung der Wärmeerzeuger (Öl und
Gas-Wärmeerzeuger, Wärmepumpen, Blockheizkraft-
werke) in die Effizienzklassen ist die sogenannte jahres-
zeitbedingte Raumheizungs-Energieeffizienz ηS. Bei
Speichern wird die Effizienzklasse auf Basis des Warm-
halteverlusts definiert.
Die Effizienz der Öl- und Gas-Wärmeerzeuger bis 70 kW
wird deshalb nicht mehr mithilfe des Normnutzungs-
grads, sondern mit der Raumheizungs-Energieeffizienz
dargestellt (Beispiel: Raumheizungs-Energieeffizienz bis
zu 93 % anstatt Normnutzungsgrad bis zu 110 %). Im
Leistungsbereich über 70 kW wird die Effizienz in Anleh-
nung an die EU-Richtlinie als Teillast-Wirkungsgrad dar-
gestellt.
Systemlabel geben zusätzlich Auskunft über die energe-
tische Bewertung von Systemen.
Effizienzverbesserungen werden hier erreicht durch fol-
gende Maßnahmen und Komponenten:
• Regelungsvarianten
• Solarthermie-Anlagen zur Warmwasserbereitung und/
oder Heizungsunterstützung
• Multivalente Systeme (z. B. Wärmepumpe in Kombi-
nation mit Heizkessel)
Bild 6 Beispiel für Systemlabel und Systemdatenblatt
Logano plus KB372 – 6 720 891 481 (2019/06)
Technische Beschreibung
Aus dem Einfluss der Systemkomponenten auf die Effizi-
enz des Wärmeerzeugers ergibt sich die Labeleinstufung
des Systems.
Verantwortlich für eine korrekte Kennzeichnung auf dem
Label ist der sogenannte „Inverkehrbringer", also in der
Regel der Fachmann.
Für die Logaplus-Pakete und Logasys-Systeme aus dem-
Katalog Teil 2 stehen die Systemlabels und die zugehöri-
gen Systemdatenblätter unter folgender Internet-
Adresse zur Verfügung:
http://www.buderus.de/erp
Im Katalog Teil 2 sind alle Pakete entsprechend gekenn-
zeichnet. Alle Produktangaben für die Berechnung eines
Systemlabels stehen im Katalog und in den Planungsun-
terlagen der Produkte bei den technischen Daten ( Ta-
bellen „Produktdaten zum Energieverbrauch").
Bild 5 Beispiel für Energieeffizienzdarstellung für ein
System
Die Software Logasoft EnergyLabel unterstützt das Er-
stellen der benötigten Informationen:
• Produktlabels und -datenblätter
• Systemlabels und -datenblätter für Pakete aus dem
Katalog Teil 2
• Systemlabels und -datenblätter für individuell zusam-
mengestellte Systeme
+
+
+
+
