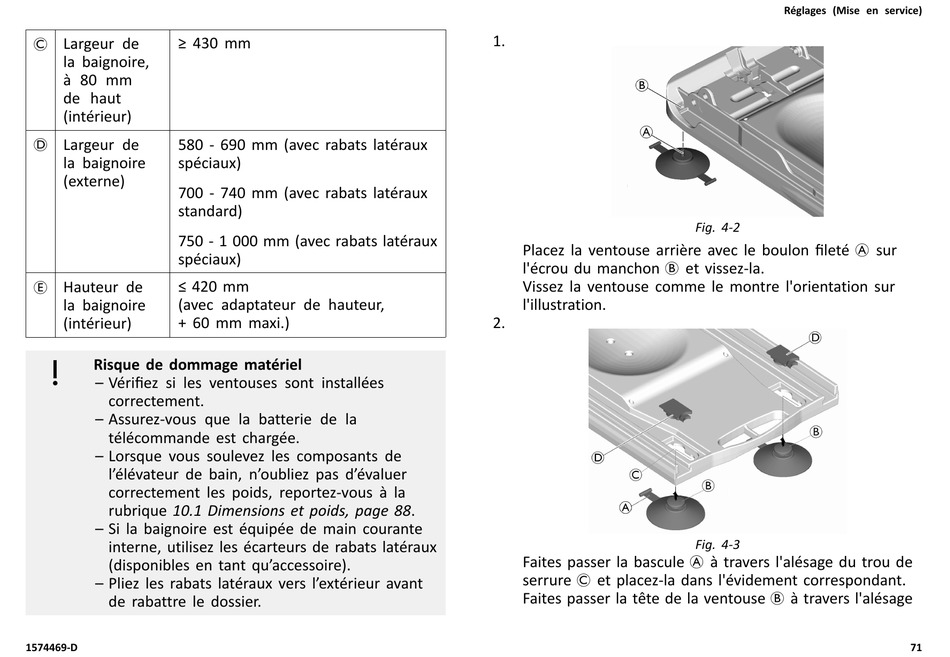

Invacare Aquatec ORCA Gebrauchsanweisung Seite 71

C Largeur de ≥ 430 mm
la baignoire,
à 80 mm
de haut
(intérieur)
D Largeur de 580 - 690 mm (avec rabats latéraux
la baignoire spéciaux)
(externe)
700 - 740 mm (avec rabats latéraux
standard)
750 - 1 000 mm (avec rabats latéraux
spéciaux)
≤ 420 mm
E Hauteur de
la baignoire (avec adaptateur de hauteur,
+ 60 mm maxi.)
(intérieur)
Risque de dommage matériel
– Vérifiez si les ventouses sont installées
correctement.
– Assurez-vous que la batterie de la
télécommande est chargée.
– Lorsque vous soulevez les composants de
l'élévateur de bain, n'oubliez pas d'évaluer
correctement les poids, reportez-vous à la
rubrique 10.1 Dimensions et poids, page 88.
– Si la baignoire est équipée de main courante
interne, utilisez les écarteurs de rabats latéraux
(disponibles en tant qu'accessoire).
– Pliez les rabats latéraux vers l'extérieur avant
de rabattre le dossier.
1574469-D
1.
Placez la ventouse arrière avec le boulon fileté A sur
l'écrou du manchon B et vissez-la.
Vissez la ventouse comme le montre l'orientation sur
l'illustration.
2.
Faites passer la bascule A à travers l'alésage du trou de
serrure C et placez-la dans l'évidement correspondant.
Faites passer la tête de la ventouse B à travers l'alésage
Réglages (Mise en service)
Fig. 4-2
Fig. 4-3
