Seite 1

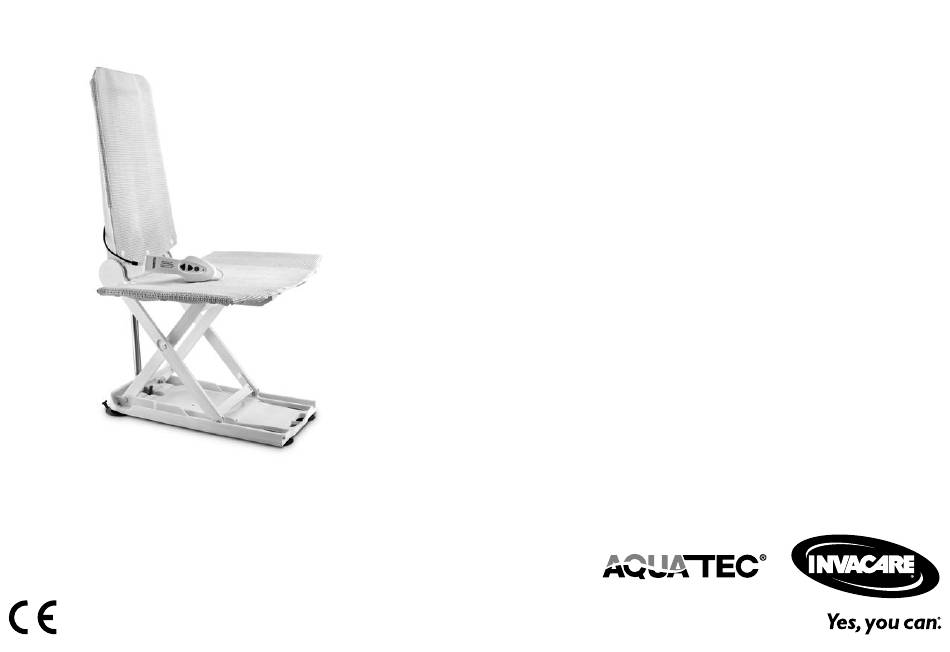

Aquatec® ORCA / ORCA F / ORCA XL de Badewannenlifter Gebrauchsanweisung Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt werden. VOR der Verwendung dieses Produkts MUSS die Gebrauchsanweisung gelesen werden. Bewahren Sie sie auf, um später darin nachschlagen zu können.
Seite 2
Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Marken sind durch ™ und ® gekennzeichnet. Alle Marken sind das Eigentum der Invacare Corporation oder deren Tochtergesellschaften oder von diesen lizenziert, sofern nichts anderes angegeben ist.
Nichtbeachtung zu leichten Verletzungen dass Sie die aktuelle Fassung haben. Die jeweils aktuelle führen kann. Fassung können Sie als PDF-Datei von der Invacare-Webseite herunterladen. Wenn die gedruckte Ausführung des Dokuments für Sie aufgrund der Schriftgröße schwer zu lesen ist, können Sie die entsprechende PDF-Version von der Invacare-Website herunterladen.
Allgemeinen Geschäftsbedingungen für das jeweilige Weitere Informationen erhalten Sie bei der Niederlassung Land. Garantieansprüche können nur über den Anbieter von Invacare in Ihrem Land (Anschriften finden Sie am Ende geltend gemacht werden, von dem das Produkt bezogen dieses Dokuments).
Seite 6
Aquatec® ORCA / ORCA F / ORCA XL • falscher Verwendung • normalem Verschleiß • falscher Montage oder Einrichtung durch den Käufer oder einen Dritten • technischen Änderungen • unbefugten Änderungen bzw. Einsatz nicht geeigneter Ersatzteile 1571317-E...
Sicherheit 2 Sicherheit WARNUNG! Verletzungsgefahr – Defekte Produkte nicht verwenden. 2.1 Sicherheitsinformationen – Wenden Sie sich bei einer Fehlfunktion sofort an Ihren Anbieter. WARNUNG! – Keine unbefugten Veränderungen am Produkt Gefahr von schweren Verletzungen oder vornehmen. Sachschäden – Stellen Sie sich niemals auf den Die unsachgemäße Verwendung dieses Produkts Badewannenlifter, um in die Badewanne kann zu Verletzungen oder Sachschäden führen.
Invacare-Katalog oder die Invacare-Website Nähe eines vor HF-Strahlung abgeschirmten für Ihr Land zu Rate, oder wenden Sie sich Raums eines Kernspintomografiesystems an Ihren Invacare-Händler vor Ort. Die (derartige Systeme verursachen starke entsprechenden Adressen finden Sie am Ende elektromagnetische Störungen). dieses Dokuments.
Sicherheit 2.3 Schilder und Symbole auf dem Produkt Referenznummer Typenschild Produktionsdatum Dem Typenschild können Sie wichtige Informationen Hinweis (Begleitpapiere beachten) entnehmen: Schutzart Nennspannung/Nennaufnahmeleistung, siehe 10 Technische Daten, Seite 32 max. Nutzergewicht =18m Ma de in Anwendungsteil des Typs B xxVDC Ge rma ny = 2min xxVA...
Unterstützung und der Sicherheit mit Seitenklappen Die folgenden Komponenten sind im Lieferumfang enthalten: ausgestattet werden. 3.2 Anwendungszweck Aquatec ORCA, ORCA F und ORCA XL sind zur Verwendung als Hilfsmittel für das sichere und problemlose Einsteigen in eine Badewanne und Aussteigen aus einer Badewanne vorgesehen.
Seite 11
Produktübersicht Handbedienteil und Ladegerät A Seitenklappe F Hintere Saugnäpfe (mit Gewinde) B Sitzplatte G Grundplatte C Scharnier für H Führung für den Gleitschuh Rückenlehne D Hubschere I Gleitschuh E Spindelfußhalterung J Vordere Saugnäpfe (eine Lasche mit Kopf) Fig. 3-1 Rückenlehne A Handbedienteil mit D Netzstecker Akku...
Aquatec® ORCA / ORCA F / ORCA XL 4 Inbetriebnahme WARNUNG! Gefahr von Verletzungen und Sachschäden! – Stellen Sie den Badewannenlifter nur in 4.1 Sicherheitsinformationen Badewannen auf, die den Angaben der folgenden Tabelle entsprechen. Gefahr von Sachschäden – Verwenden Sie die Sonder-Seitenklappen (als –...
Seite 13
Inbetriebnahme C Wannenbreite ≥ 430 mm in 80 mm Höhe (innen) D Wannenbreite 580 mm – 690 mm (mit Sonder- (außen) Seitenklappen) 700 mm – 740 mm (mit Standard-Seitenklappen) 750 mm – 1000 mm (mit Sonder- Fig. 4-2 Seitenklappen) Setzen Sie den hinteren Saugnapf mit dem ≤...
Seite 14
Aquatec® ORCA / ORCA F / ORCA XL C, und ziehen Sie den Saugnapf nach vorne. Fixieren Sie den Saugnapf mit dem roten Schieber D. Fig. 4-6 Setzen Sie die Rückenlehne A (ohne Handbedienteil) so auf den Sitz, dass die Haken B der Rückenlehne in die Fig.
Seite 15
Inbetriebnahme Gefahr von Sachschäden Beschädigung des Produkts durch falsche Montage der Rückenlehne. – Achten Sie darauf, dass die beiden Haken B der Rückenlehne in die Scharniere C der Sitzplatte greifen. – Vergewissern Sie sich, dass die Rückenlehne ohne Kraftaufwand und spürbaren Widerstand in die Endlage hochgeklappt wird.
Aquatec® ORCA / ORCA F / ORCA XL Um das Handbedienteil A mit dem Badewannenlifter Gefahr von Sachschäden zu verbinden, stecken Sie die Klinkenbuchse mit – Verwenden Sie für das Aufladen des Akkus im Entriegelungshülse C auf den Klinkenstecker D auf, bis Handbedienteil nur das mitgelieferte Ladegerät.
Seite 17
Inbetriebnahme 3. Ziehen Sie das Ladegerät aus der Steckdose. 4. Ziehen Sie den Klinkenstecker des Ladegeräts aus der Klinkenbuchse des Handbedienteils. 1571317-E...
Aquatec® ORCA / ORCA F / ORCA XL 5 Verwenden Laden Sie den Akku regelmäßig auf (siehe 3.4 Laden des Akkus unter 4 Inbetriebnahme, Seite 12). 5.1 Sicherheitsinformationen Weitergehende Informationen zu den Betriebsbedingungen finden Sie unter 10.4 VORSICHT! Umweltparameter, Seite 33. Verletzungsgefahr oder Gefahr von Sachschäden In ein beschädigtes Handbedienteil kann Feuchtigkeit eindringen, was einen Kurzschluss...
Seite 19
Verwenden 1. Drücken Sie die Aufwärts-Taste B am Handbedienteil, A Not-Halt-Taste und halten Sie sie gedrückt. B Aufwärts-Taste Die Rückenlehne bewegt sich in die aufrechte Stellung, oder der Sitz fährt hoch. C Handbedienteil 2. Geben Sie die Aufwärts-Taste am Handbedienteil frei. D Abwärts-Taste Der Badewannenlifter hält in der aktuellen Stellung an.
Aquatec® ORCA / ORCA F / ORCA XL Wenn die rote Kontrollleuchte nach dem Freigeben der WARNUNG! Not-Halt-Taste nicht erlischt, besteht die Störung weiterhin. Verletzungsgefahr Die Vorrichtung ist nicht einsatzbereit und muss repariert – Wenn Sie aufgrund Ihres Zustands nicht alleine werden (beispielsweise bei einem Schaden an der Elektronik).
Seite 21
Verwenden 5. Rutschen Sie nach hinten, bis Sie auf der Mitte des Sitzes sitzen. 6. Schwenken Sie sich in die Badeposition, indem Sie die Beine nacheinander über den Wannenrand heben. 7. Sobald Sie richtig sitzen, drücken Sie die Abwärts-Taste und halten diese gedrückt, um den Sitz in die Badewanne abzusenken.
Aquatec® ORCA / ORCA F / ORCA XL 6 Transport 6.1 Sicherheitsinformationen Gefahr von Sachschäden – Die Rückenlehne ist in eingeklapptem Zustand nicht am Sitz arretiert und kann sich von diesem lösen. 1. Trennen Sie das Handbedienteil vom Badewannenlift. 2. Zerlegen Sie den Badewannenlifter für den Transport in zwei Teile (Grundrahmen mit Sitzplatte und Rückenlehne) (siehe 6.2 Entfernen des Badewannenlifters, Seite 22).
Seite 23
Transport 6. Klappen Sie die Seitenklappen des Sitzes einwärts. Fig. 6-2 Lösen Sie die hinteren Saugnäpfe A, indem Sie an den vorstehenden Laschen B ziehen. Lösen Sie die beiden hinteren Saugnäpfe gleichzeitig. 8. Heben Sie die Rückseite des Sitzes leicht an. Dadurch werden die vorderen Saugnäpfe gelöst.
Aquatec® ORCA / ORCA F / ORCA XL 7.2 Reinigung und Desinfektion 7 Instandhaltung 7.2.1 Allgemeine Sicherheitsinformationen 7.1 Wartung und Inspektion VORSICHT! Für dieses Produkt ist keine Instandhaltung erforderlich, Kontaminationsgefahr sofern die aufgeführten Reinigungs- und Sicherheitshinweise – Vorkehrungen für sich selbst treffen und beachtet werden.
Instandhaltung 7.2.2 Reinigungsintervalle WICHTIG! Falsche Reinigungsmethoden oder -flüssigkeiten WICHTIG! können zu einer Beschädigung des Produkts Regelmäßige Reinigung und Desinfektion sorgen führen. für einen reibungslosen Betrieb, verlängern die – Alle verwendeten Reinigungs- und Nutzungsdauer und verhindern Verunreinigungen. Desinfektionsmittel müssen wirksam und Reinigen und desinfizieren Sie das Produkt miteinander verträglich sein und das Material –...
Aquatec® ORCA / ORCA F / ORCA XL 3. Trocknen Sie das Produkt mit einem Tuch. Reinigen des Ladegeräts und des Handbedienteils 4. Schmieren Sie die Führung für den Gleitschuh WARNUNG! (siehe Markierung H in Abbildung 3,1 in Kapitel 3.3 Stromschlaggefahr Komponenten, Seite 10) leicht mit Vaseline.
Seite 27
Instandhaltung In der Klinik und Langzeitpflege Befolgen Sie die einrichtungsinternen Bestimmungen zum Desinfektionsverfahren und verwenden Sie nur die darin aufgeführten Desinfektionsmittel. 1571317-E...
Aquatec® ORCA / ORCA F / ORCA XL 8.3 Entsorgung 8 Nach dem Gebrauch WARNUNG! 8.1 Lagerung Umweltgefährdung Das Produkt enthält Akkus. Gefahr von Sachschäden Das Produkt enthält Substanzen, die die – Das Produkt nicht in der Nähe von Umwelt schädigen können, wenn sie nicht Wärmequellen lagern.
Seite 29
Nach dem Gebrauch jeweiligen Landes zur Abfallentsorgung erfolgen. Wenden Sie sich an Ihr Abfallentsorgungsunternehmen, wenn Sie weitere Informationen wünschen. 1571317-E...
Aquatec® ORCA / ORCA F / ORCA XL 9 Problembehandlung 9.1 Erkennen und Beheben von Mängeln In der folgenden Tabelle finden Sie Informationen zu Mängeln und ihren möglichen Ursachen. Sollte sich der Mangel mit der genannten Abhilfemaßnahme nicht beseitigen lassen, wenden Sie sich bitte direkt an Ihren Anbieter. Mangel Mögliche Ursache Abhilfemaßnahme...
Seite 31
Problembehandlung Mangel Mögliche Ursache Abhilfemaßnahme Der Akku wird nicht Die Elektronik ist schadhaft. Lassen Sie das Handbedienteil durch einen autorisierten geladen, und während Anbieter überprüfen. des Ladevorgangs blinkt die Der Akku ist schadhaft. Tauschen Sie das Handbedienteil aus. rote Kontrollleuchte. Das Ladegerät ist schadhaft.
Aquatec® ORCA / ORCA F / ORCA XL 10 Technische Daten Gewicht Sitz* (ORCA) 6,6 kg 7,2 kg (ORCA F) (ORCA XL) 7,4 kg 10.1 Abmessungen und Gewicht Gewicht Rückenlehne* 4,2 kg 920 mm Gesamtlänge in der niedrigsten Position (ORCA / ORCA F / ORCA XL) 650 mm Gesamtlänge in der höchsten Position Gewicht Handbedienteil...
Technische Daten Schutz gegen das Eindringen von Wasser bei starkem Akku-Typ Lithium- Strahlwasser, geprüft bei festgelegten Wetterbedingungen. Ionen- akku Staubdicht und geschützt gegen das Eindringen von Wasser bei zeitweiligem Untertauchen. Ladegeräteeingang: 100 V AC – 240 V AC, Schutz gegen das Eindringen von Wasser bei starkem 50 Hz –...
Seite 34
Aquatec® ORCA / ORCA F / ORCA XL Relative Luftfeuchtigkeit 30 % - 75 %, nicht kondensierend Luftdruck 795 - 1060 hPa 1571317-E...
