3.

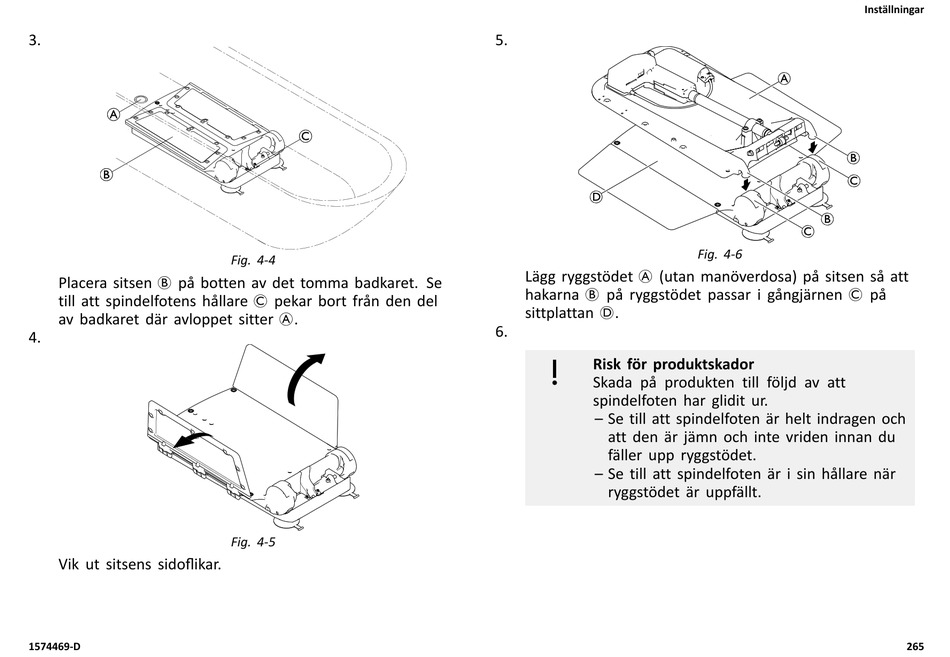

Placera sitsen B på botten av det tomma badkaret. Se
till att spindelfotens hållare C pekar bort från den del
av badkaret där avloppet sitter A.
4.
Vik ut sitsens sidoflikar.
1574469-D
Fig. 4-4
Fig. 4-5
5.
Lägg ryggstödet A (utan manöverdosa) på sitsen så att
hakarna B på ryggstödet passar i gångjärnen C på
sittplattan D.
6.
Risk för produktskador
Skada på produkten till följd av att
spindelfoten har glidit ur.
– Se till att spindelfoten är helt indragen och
att den är jämn och inte vriden innan du
fäller upp ryggstödet.
– Se till att spindelfoten är i sin hållare när
ryggstödet är uppfällt.
Inställningar
Fig. 4-6
