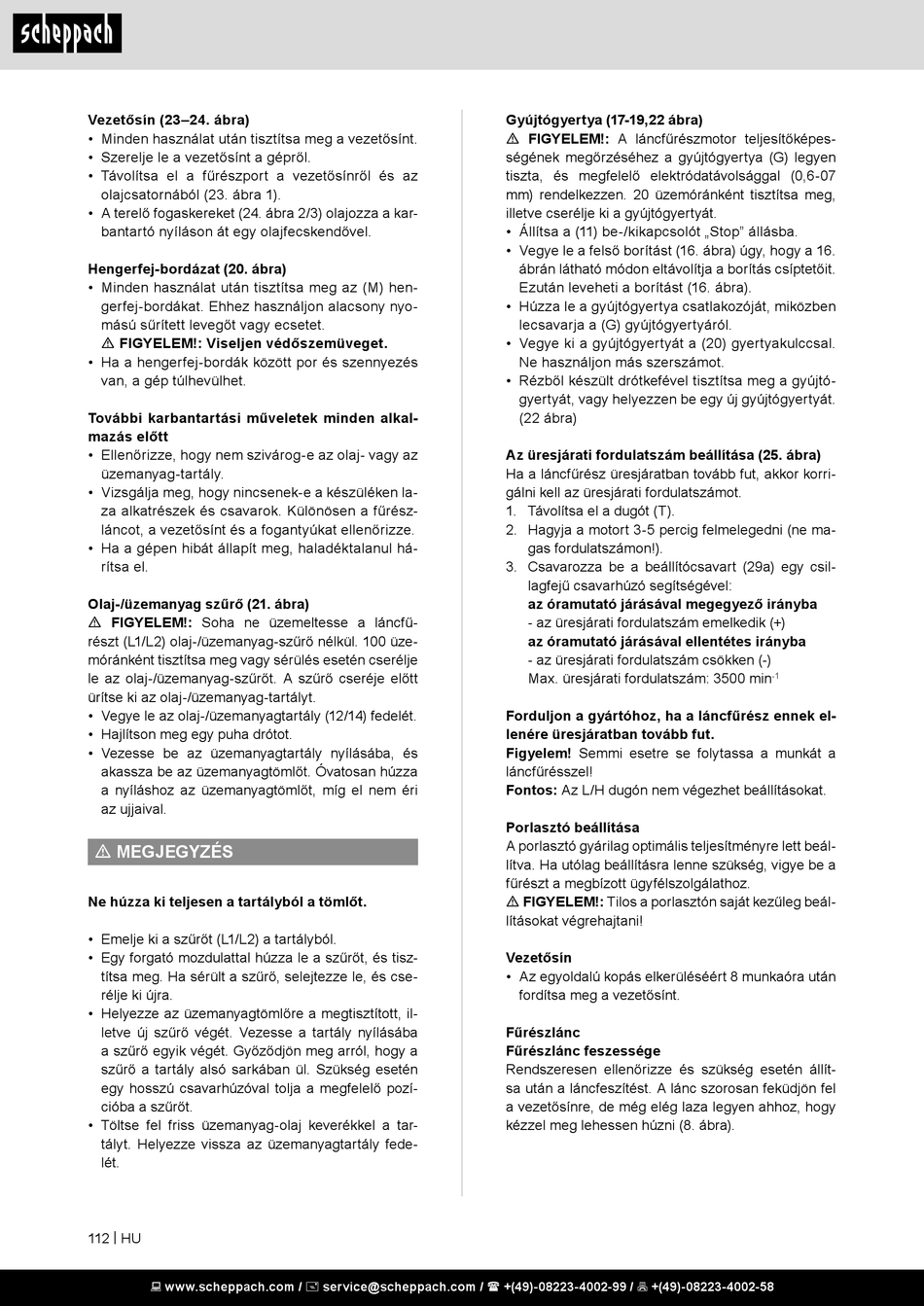

Scheppach CSP53-40 Original Bedienungsanleitung Seite 112

Vezetősín (23–24. ábra)
• Minden használat után tisztítsa meg a vezetősínt.
• Szerelje le a vezetősínt a gépről.
• Távolítsa el a fűrészport a vezetősínről és az
olajcsatornából (23. ábra 1).
• A terelő fogaskereket (24. ábra 2/3) olajozza a kar-
bantartó nyíláson át egy olajfecskendővel.
Hengerfej-bordázat (20. ábra)
• Minden használat után tisztítsa meg az (M) hen-
gerfej-bordákat. Ehhez használjon alacsony nyo-
mású sűrített levegőt vagy ecsetet.
m FIGYELEM!: Viseljen védőszemüveget.
• Ha a hengerfej-bordák között por és szennyezés
van, a gép túlhevülhet.
További karbantartási műveletek minden alkal-
mazás előtt
• Ellenőrizze, hogy nem szivárog-e az olaj- vagy az
üzemanyag-tartály.
• Vizsgálja meg, hogy nincsenek-e a készüléken la-
za alkatrészek és csavarok. Különösen a fűrész-
láncot, a vezetősínt és a fogantyúkat ellenőrizze.
• Ha a gépen hibát állapít meg, haladéktalanul há-
rítsa el.
Olaj-/üzemanyag szűrő (21. ábra)
m FIGYELEM!: Soha ne üzemeltesse a láncfű-
részt (L1/L2) olaj-/üzemanyag-szűrő nélkül. 100 üze-
móránként tisztítsa meg vagy sérülés esetén cserélje
le az olaj-/üzemanyag-szűrőt. A szűrő cseréje előtt
ürítse ki az olaj-/üzemanyag-tartályt.
• Vegye le az olaj-/üzemanyagtartály (12/14) fedelét.
• Hajlítson meg egy puha drótot.
• Vezesse be az üzemanyagtartály nyílásába, és
akassza be az üzemanyagtömlőt. Óvatosan húzza
a nyíláshoz az üzemanyagtömlőt, míg el nem éri
az ujjaival.
m MEGJEGYZÉS
Ne húzza ki teljesen a tartályból a tömlőt.
• Emelje ki a szűrőt (L1/L2) a tartályból.
• Egy forgató mozdulattal húzza le a szűrőt, és tisz-
títsa meg. Ha sérült a szűrő, selejtezze le, és cse-
rélje ki újra.
• Helyezze az üzemanyagtömlőre a megtisztított, il-
letve új szűrő végét. Vezesse a tartály nyílásába
a szűrő egyik végét. Győződjön meg arról, hogy a
szűrő a tartály alsó sarkában ül. Szükség esetén
egy hosszú csavarhúzóval tolja a megfelelő pozí-
cióba a szűrőt.
• Töltse fel friss üzemanyag-olaj keverékkel a tar-
tályt. Helyezze vissza az üzemanyagtartály fede-
lét.
112 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Gyújtógyertya (17-19,22 ábra)
m FIGYELEM!: A láncfűrészmotor teljesítőképes-
ségének megőrzéséhez a gyújtógyertya (G) legyen
tiszta, és megfelelő elektródatávolsággal (0,6-07
mm) rendelkezzen. 20 üzemóránként tisztítsa meg,
illetve cserélje ki a gyújtógyertyát.
• Állítsa a (11) be-/kikapcsolót „Stop" állásba.
• Vegye le a felső borítást (16. ábra) úgy, hogy a 16.
ábrán látható módon eltávolítja a borítás csíptetőit.
Ezután leveheti a borítást (16. ábra).
• Húzza le a gyújtógyertya csatlakozóját, miközben
lecsavarja a (G) gyújtógyertyáról.
• Vegye ki a gyújtógyertyát a (20) gyertyakulccsal.
Ne használjon más szerszámot.
• Rézből készült drótkefével tisztítsa meg a gyújtó-
gyertyát, vagy helyezzen be egy új gyújtógyertyát.
(22 ábra)
Az üresjárati fordulatszám beállítása (25. ábra)
Ha a láncfűrész üresjáratban tovább fut, akkor korri-
gálni kell az üresjárati fordulatszámot.
1. Távolítsa el a dugót (T).
2. Hagyja a motort 3-5 percig felmelegedni (ne ma-
gas fordulatszámon!).
3. Csavarozza be a beállítócsavart (29a) egy csil-
lagfejű csavarhúzó segítségével:
az óramutató járásával megegyező irányba
- az üresjárati fordulatszám emelkedik (+)
az óramutató járásával ellentétes irányba
- az üresjárati fordulatszám csökken (-)
Max. üresjárati fordulatszám: 3500 min
Forduljon a gyártóhoz, ha a láncfűrész ennek el-
lenére üresjáratban tovább fut.
Figyelem! Semmi esetre se folytassa a munkát a
láncfűrésszel!
Fontos: Az L/H dugón nem végezhet beállításokat.
Porlasztó beállítása
A porlasztó gyárilag optimális teljesítményre lett beál-
lítva. Ha utólag beállításra lenne szükség, vigye be a
fűrészt a megbízott ügyfélszolgálathoz.
m FIGYELEM!: Tilos a porlasztón saját kezűleg beál-
lításokat végrehajtani!
Vezetősín
• Az egyoldalú kopás elkerüléséért 8 munkaóra után
fordítsa meg a vezetősínt.
Fűrészlánc
Fűrészlánc feszessége
Rendszeresen ellenőrizze és szükség esetén állít-
sa után a láncfeszítést. A lánc szorosan feküdjön fel
a vezetősínre, de még elég laza legyen ahhoz, hogy
kézzel meg lehessen húzni (8. ábra).
