Scheppach CSP53-40 Original Bedienungsanleitung Seite 28

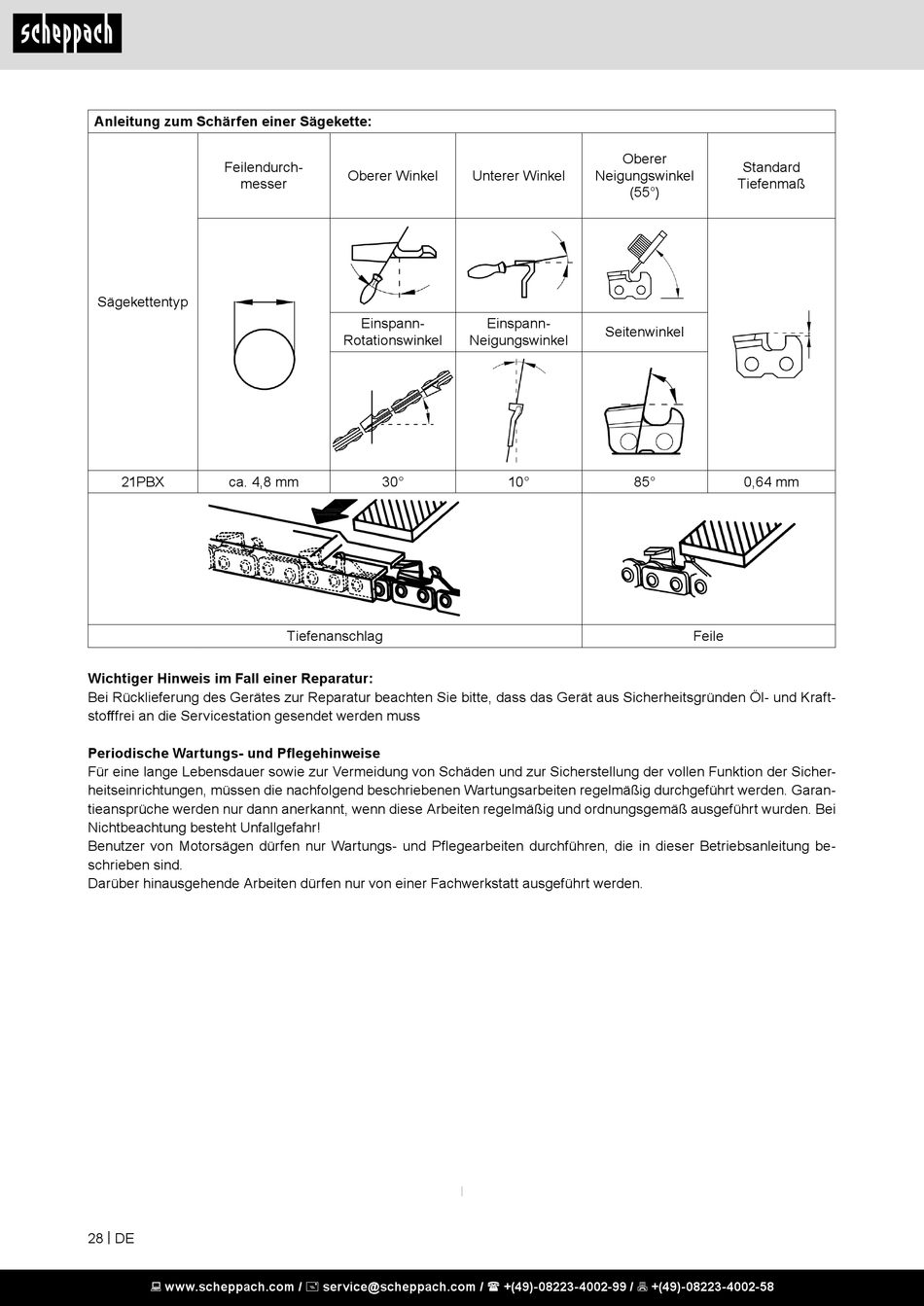

Anleitung zum Schärfen einer Sägekette:
Oberer
Feilendurch- Standard
Oberer Winkel Unterer Winkel Neigungswinkel
messer Tiefenmaß
(55°)
Sägekettentyp
Einspann- Einspann-
Seitenwinkel
Rotationswinkel Neigungswinkel
21PBX ca. 4,8 mm 30° 10° 85° 0,64 mm
Tiefenanschlag Feile
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen Öl- und Kraft-
stofffrei an die Servicestation gesendet werden muss
Periodische Wartungs- und Pflegehinweise
Für eine lange Lebensdauer sowie zur Vermeidung von Schäden und zur Sicherstellung der vollen Funktion der Sicher-
heitseinrichtungen, müssen die nachfolgend beschriebenen Wartungsarbeiten regelmäßig durchgeführt werden. Garan-
tieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei
Nichtbeachtung besteht Unfallgefahr!
Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung be-
schrieben sind.
Darüber hinausgehende Arbeiten dürfen nur von einer Fachwerkstatt ausgeführt werden.
