3 842 546 222/2012-05 | TS 2plus
SW13
M
= 10Nm
D
SW13
M
= 10Nm
D
*) abgebildet!
*) illustrated!
*) 图示!
**) Bei l 2000 mm ist mittig eine Stütze SZ 2 vorzusehen!
**) When l 2000 mm an SZ 2 leg set must be installed mid-length!
**) 当 l 2000 mm 时，要在中间安装一个支腿 SZ 2！

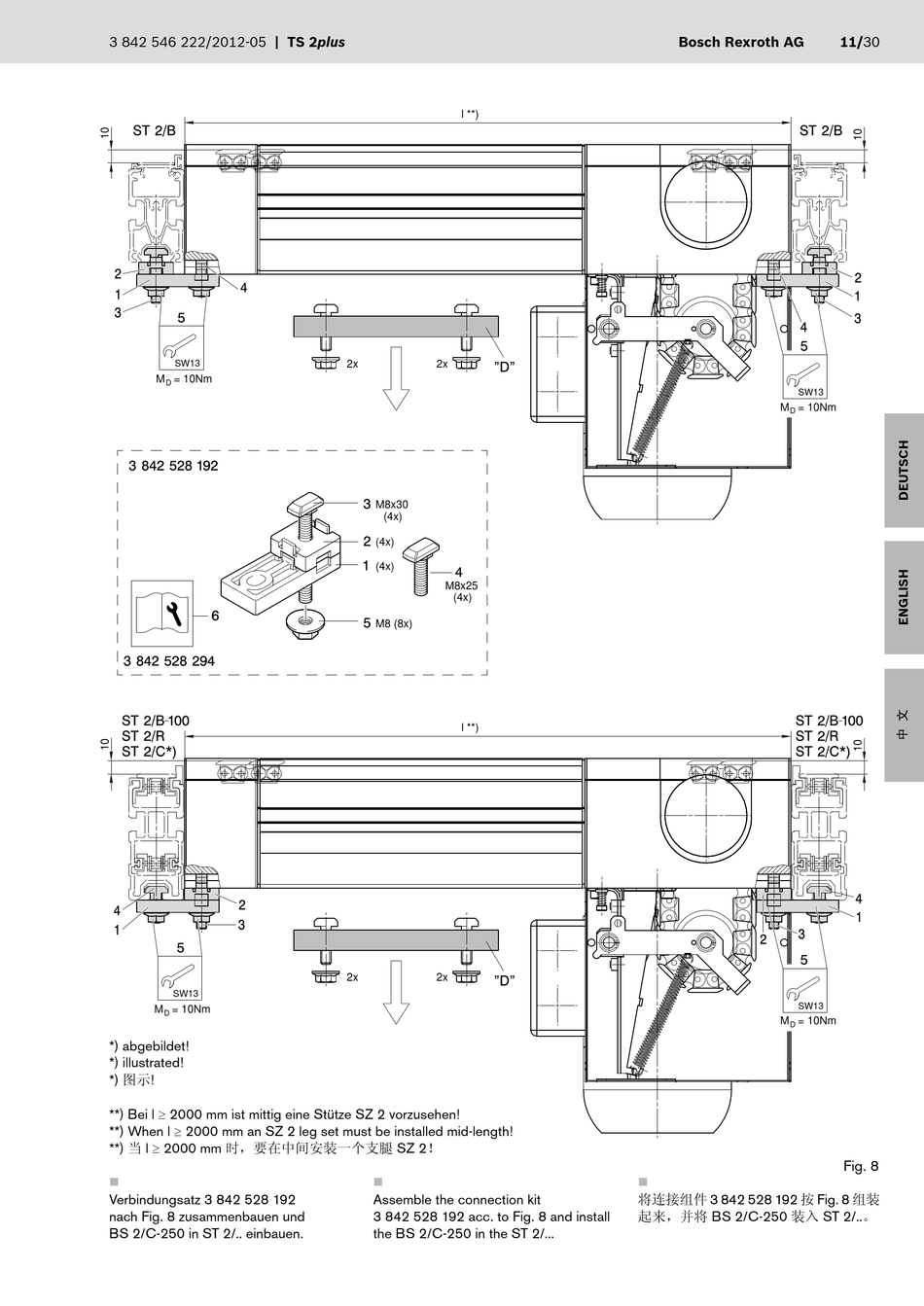

Verbindungsatz 3 842 528 192
nach Fig. 8 zusammenbauen und
BS 2/C-250 in ST 2/.. einbauen.
l **)
2x
2x
M8x30
(4x)
(4x)
(4x)
M8x25
(4x)
M8 (8x)
l **)
2x
2x
Assemble the connection kit
3 842 528 192 acc. to Fig. 8 and install
the BS 2/C-250 in the ST 2/...
Bosch Rexroth AG
SW13
M
= 10Nm
D
SW13
M
= 10Nm
D
将连接组件 3 842 528 192 按 Fig. 8 组装
起来，并将 BS 2/C-250 装入 ST 2/..。
11/30
Fig. 8
