4 MONTAGE
1. Lösen Sie die Überwurfmutter und entfernen Sie den Schweißbrennerhals.
2. Lösen Sie bei Bedarf die Schraubverbindung des Verbindungsnippels und ziehen Sie die
Halsummantelung (Drahtführung) von hinten aus dem Schweißbrennerhals.
3. Entfernen Sie die Gasdüse und die Kontaktspitze vom Schweißbrenner.
4. Blasen Sie den Schweißbrennerhals mit Druckluft ab.
5. Führen Sie die neue Halsummantelung von hinten in den Schweißbrennerhals ein und
befestigen Sie sie mit dem Verbindungsnippel. Schneiden Sie die Drahtführung an der
Spitzenhalterung ab.
6. Zur Ermittlung des Gewindeüberstands der Kontaktspitze lösen Sie den
Verbindungsnippel und ziehen die Ummantelung wieder zurück; schrauben Sie dann die
Kontaktspitze wieder hinein.
7. Führen Sie die Halsummantelung wieder in den Schweißbrenner ein, bis sie die
Kontaktspitze erreicht. Messen Sie jetzt die übrige Länge, die von der Ummantelung
abgeschnitten werden muss.
8. Entfernen Sie jetzt erneut die Halsummantelung und schneiden Sie die zusätzliche
gemessene Länge vom vorderen Ende ab. Entgraten Sie nach Bedarf die Kanten.
9. Führen Sie die verkürzte Halsummantelung von hinten wieder in den
Schweißbrennerhals ein und schrauben Sie den Verbindungsnippel ein. Positionieren
oder verschrauben Sie die Gasdüse wieder.
10. Überprüfen Sie die O-Ringe am Flansch des Schweißbrennerhalses auf Beschädigung
oder Verschleiß und tauschen Sie betroffene Teile nach Bedarf aus.
11. Bringen Sie den Schweißbrennerhals gemäß der Beschreibung im Abschnitt „Anbringen
des Schweißbrennerhalses" an. Verwenden Sie keine Werkzeuge, um die
Überwurfmutter anzuziehen!
Einbau/Ausbau der Drahtführung im Schweißbrennerhals bei einer kontinuierlichen
Drahtführung

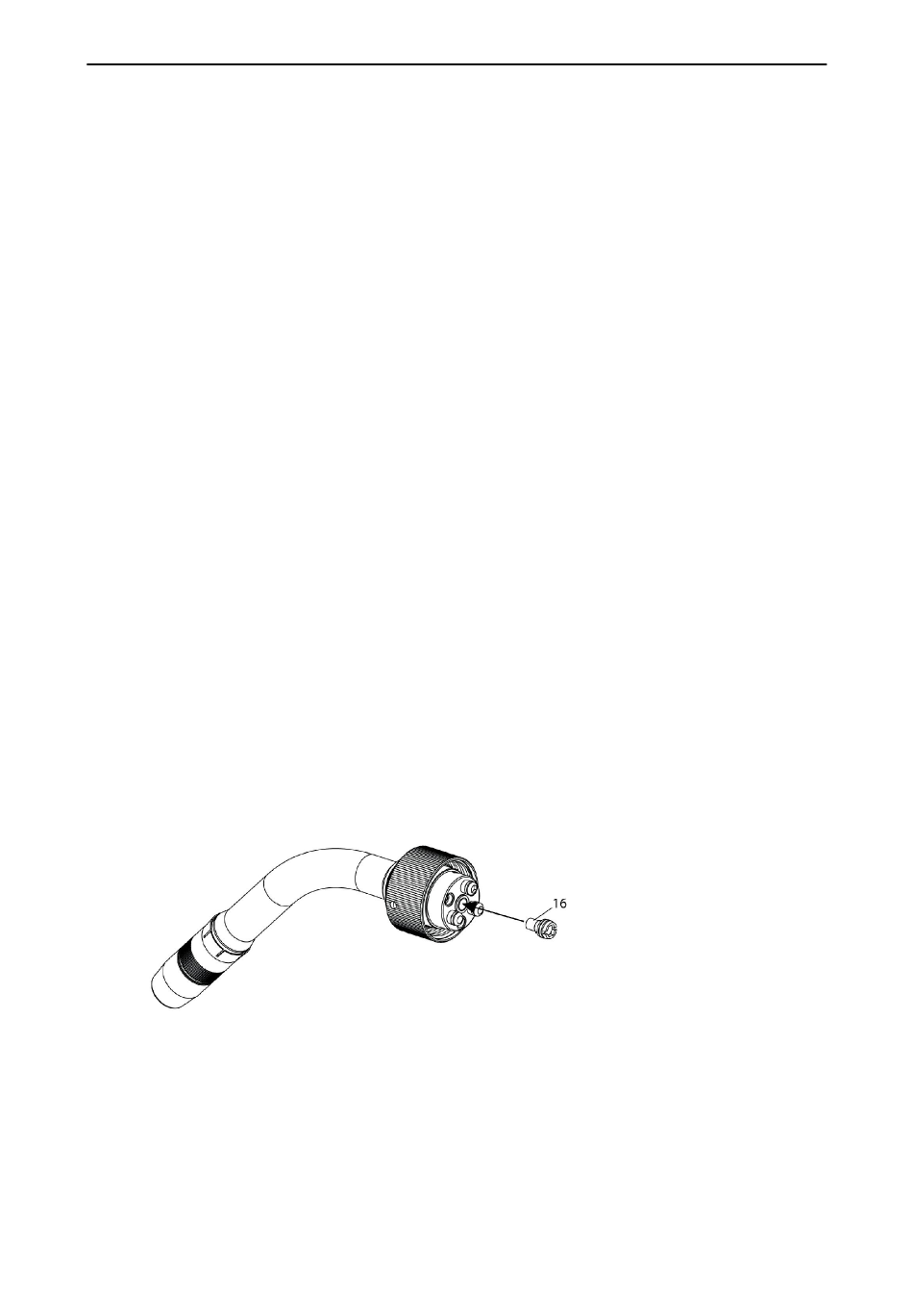

Eine kontinuierliche Drahtführung, die sich von der mittigen Verbindung der Kabelbaugruppe
bis zur Kontaktspitze des Schweißbrenners erstreckt, kann als Alternative zur separaten
Drahtführung montiert werden. Beachten Sie hierzu die Beschreibung im Abschnitt „Einbau
der Drahtführung in der Kabelbaugruppe". Dazu muss der Führungsnippel einschließlich
O-Ring (16) in den Schweißbrennerhals eingeführt werden.
4.5.2 Anbringen des Schweißbrennerhalses
Überprüfen Sie vor jeder Montage die O-Ringe des Flansches am Schweißbrennerhals auf
Beschädigungen oder Verluste und tauschen Sie die O-Ringe nach Bedarf aus. Fehlende
oder defekte O-Ringe führen zu Leckagen des Schutzgases und der Kühlflüssigkeit. Je nach
Drahtführung muss der Schweißbrennerhals gemäß Beschreibung im Abschnitt „Ausstattung
des Schweißbrennerhalses" und die Kabelbaugruppe gemäß Abschnitt „Einbau einer
geteilten Drahtführung (Kabelbaugruppe)" ausgestattet werden.
