4 MONTAGE

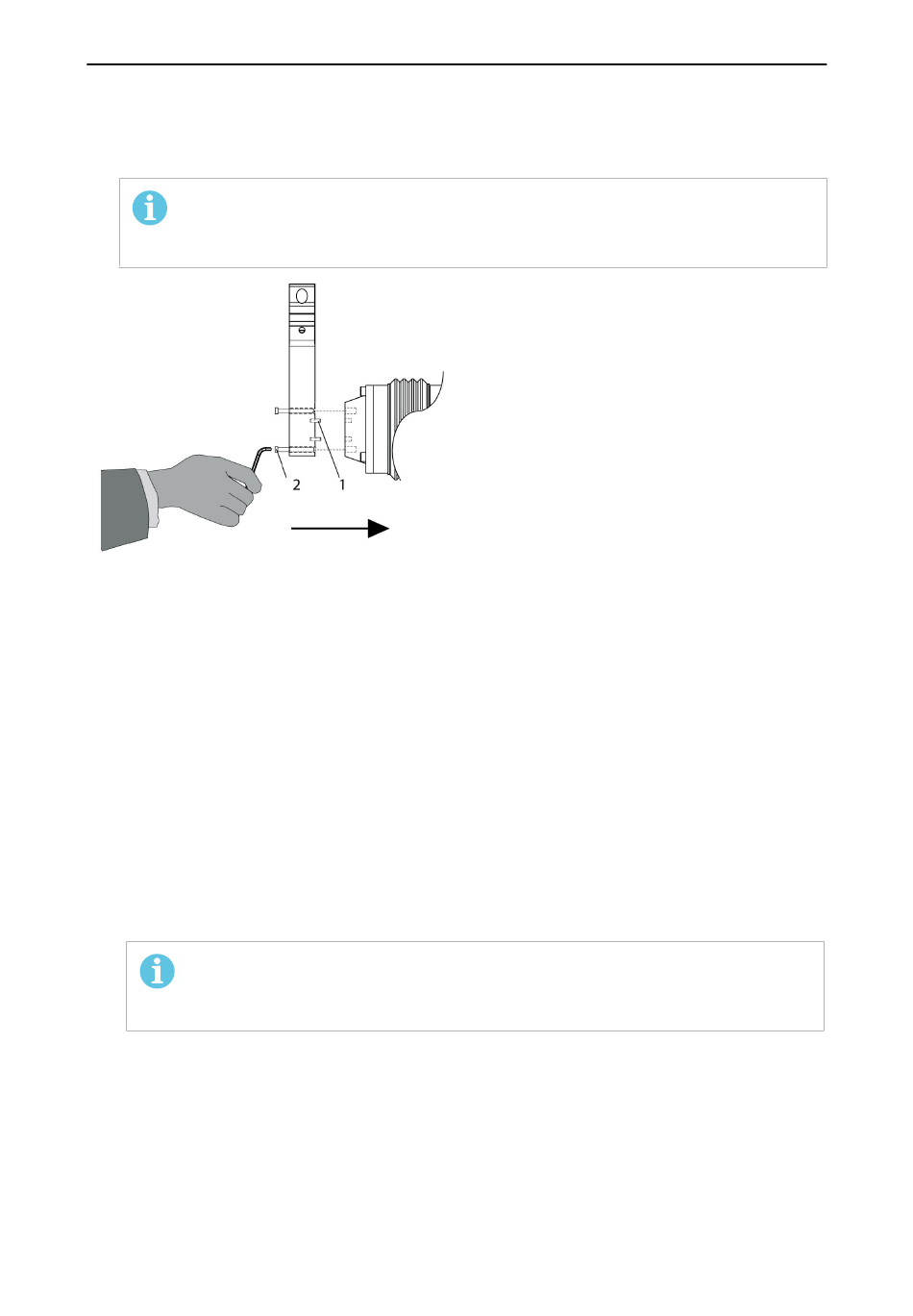

3. Schrauben Sie die Befestigung dann gleichmäßig und unter Verwendung der
beigefügten Zylinderschrauben (M6 x 20) mit Innensechskantschrauben (2) fest. Weitere
Informationen finden Sie im Kapitel „Einbau der Schweißbrenner-Befestigung" der
Aufstell- und Betriebsanleitungen.
HINWEIS!
Das maximale Anzugsdrehmoment für die Zylinderschrauben ist 7 Nm und
die Festigkeitsklasse ist 8.8.
4.3.2

Einbau des Befestigungsflansches am RT KS-1

Schweißbrenner-Befestigungen mit einer mittigen Klemmbaugruppe können nur am Zapfen
des Befestigungsflansches angebracht werden. Daher muss der Befestigungsflansch zuerst
angebracht werden.
1. Drücken Sie die zylindrischen Stifte (1) im Bedarfsfall vorsichtig in die entsprechenden
Löcher im Befestigungsflansch. Vermeiden Sie die Bildung von Graten. Die Stifte
(Ø4×14) sollten ungefähr 5 mm herausragen.
2. Positionieren Sie die Befestigung des Sicherheits-Abschaltmechanismus RT KS-1 und
führen Sie die zylindrischen Stifte (1) vorsichtig in die vorhandenen Löcher.
Berücksichtigen Sie dabei die spätere Position des Schweißbrenners; ggf. sind
potenziell 2 Befestigungspositionen möglich.
3. Schrauben Sie den Befestigungsflansch dann gleichmäßig und unter Verwendung der
beigefügten Zylinderschrauben (M6 x 16) mit Innensechskant (2) fest. Weitere
Informationen finden Sie im Kapitel „Einbau der Schweißbrenner-Befestigung" der
Aufstell- und Betriebsanleitungen.
HINWEIS!
Das maximale Anzugsdrehmoment für die Zylinderschrauben (M6x16) ist
7,1 Nm und die Festigkeitsklasse ist 8.8.
4. Schrauben Sie die axiale Zylinderschraube (M8x16) mit Innensechskant (4) zusammen
mit der Unterlegscheibe Ø9 mm (3) aus dem Befestigungsflansch.
0463 373 001
Seitenansicht
