4 MONTAGE
1. Bringen Sie den Schweißbrenner an (siehe Abschnitt „Anbringen des
Schweißbrennerhalses").
2. Entfernen Sie die Gasdüse und die Kontaktspitze vom Schweißbrenner.
3. Entfernen Sie die Überwurfmutter (D) vom Euro-Steckverbinder.
4. Drücken Sie die Ummantelung durch den mittigen Steckverbinder und befestigen Sie sie
mit der Überwurfmutter.
5. Schneiden Sie die Ummantelung bündig mit der Düsenhalterung ab. Zum Ermitteln des
Gewindeüberstands der Kontaktspitze ziehen Sie die Ummantelung zurück und
schrauben die Kontaktspitze ein.
6. Drücken Sie die Ummantelung so weit wie möglich und mit einem leichten Druck bis zur
Kontaktspitze und messen Sie die Länge, die am Ende abgeschnitten werden muss.
7. Entfernen Sie jetzt erneut die Ummantelung und schneiden Sie die zusätzliche
gemessene Länge vom vorderen Ende ab. Entgraten Sie nach Bedarf die Kanten.
Stellen Sie sicher, dass die innere Öffnung der Ummantelung nicht durch das
abgeschnittene Drahtende blockiert wird.

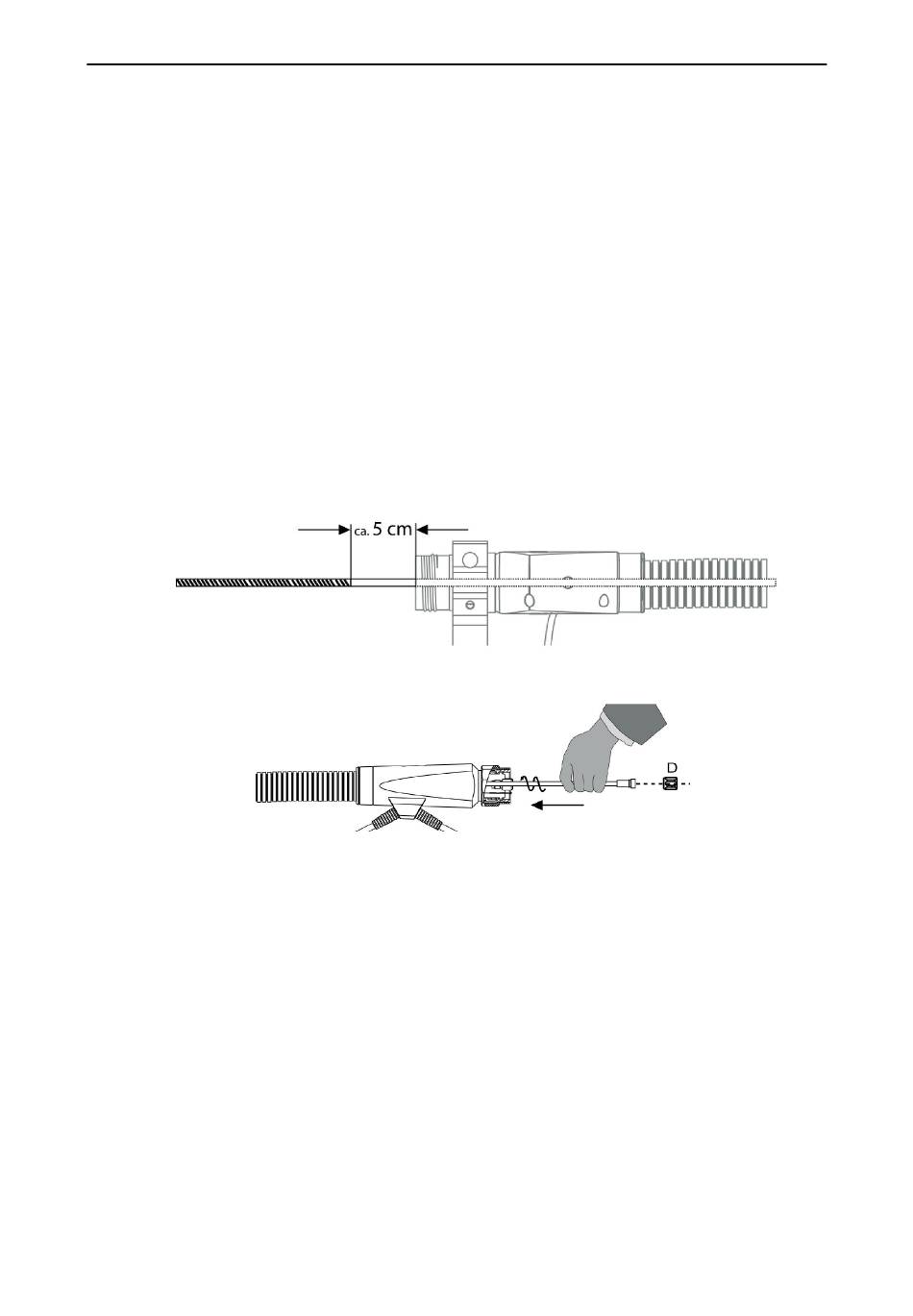

8. Das Isolationsmaterial der Ummantelung muss nach dem Abschneiden im Frontbereich
entfernt werden, sodass die Isolierung ungefähr 5 cm aus dem RT-Flansch heraus
schaut. Entfernen Sie dazu kurzzeitig den Schweißbrennerhals.
9. Drücken Sie die Ummantelung wieder zurück und befestigen Sie sie mit der
Überwurfmutter (D). Bringen Sie die Gasdüse wieder an.
Einbauen einer Kunststoffummantelung
1. Bringen Sie den Schweißbrennerhals an (siehe Abschnitt „Anbringen des
Schweißbrennerhalses") und statten Sie ihn mit einer Gasdüse und einer Kontaktspitze
aus.
2. Entfernen Sie die Überwurfmutter (D) vom Euro-Steckverbinder.
3. Schneiden Sie die Ummantelung sauber ab, brechen Sie die äußeren Kanten leicht und
spitzen Sie sie leicht an (zum Beispiel mit einem Bleistiftanspitzer).
4. Führen Sie die Ummantelung bei montiertem Schweißbrenner durch den mittigen
Steckverbinder in die Kabelbaugruppe. Wenn sie stecken bleibt, drehen Sie die
Ummantelung, um sie zu lösen und den Einbau zu erleichtern. Hinweis: Stellen Sie
sicher, dass die Ummantelung vollständig eingefügt ist, indem Sie sie drehen und leicht
nach vorn schieben, bis sie fühlen können, dass sie den Anschlag erreicht hat.
0463 373 001
- 19 -
© ESAB AB 2013
