4 MONTAGE

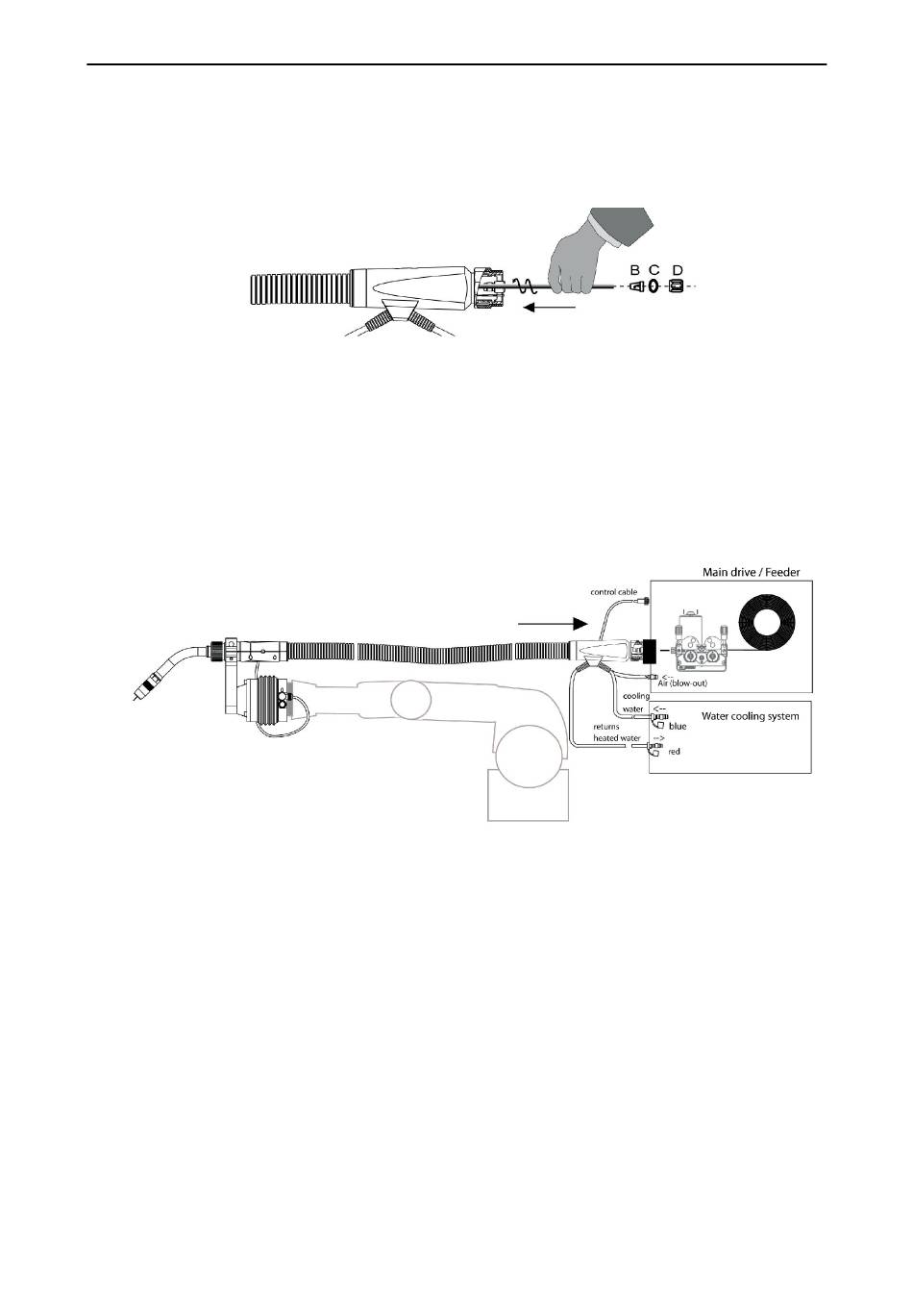

5. Bringen Sie den Nippel (B) und den O-Ring (C) an, bewegen Sie ihn in die richtige
Position und befestigen Sie ihn mit der Überwurfmutter (D) des mittigen
Euro-Steckverbinders.
6. Messen Sie die erforderliche Überschneidung, die im Drahtvorschubgehäuse erforderlich
ist und schneiden Sie die Ummantelung dementsprechend zu.
4.7
Verbindung am Drahtvorschubgehäuse
Zum Herstellen der Verbindung muss die Kabelbaugruppe gemäß Beschreibung im
Abschnitt „Einbau der Kabelbaugruppe" montiert und gemäß Abschnitt „Einbau der
Drahtführung in die Kabelbaugruppe" ausgerüstet werden. Erst dann kann die Mitten- und
Mediumverbindung erfolgen. Gehen Sie wie folgt vor:
1. Schließen Sie den mittigen Steckverbinder der Kabelbaugruppe an der
Drahtvorschub-Gehäusebuchse an. Ziehen Sie die Überwurfmutter des mittigen
Steckverbinders mit der Hand an. Verwenden Sie keine Werkzeuge!
2. Schließen Sie bei wassergekühlten Systemen die Wasserschläuche an den Kühlkreislauf
an. Das blau gekennzeichnete Ende der Schlauchleitung an den Wasserauslass und das
andere, rot gekennzeichnete Ende an den Wasserrücklauf.
0463 373 001
- 20 -
© ESAB AB 2013
