3 TECHNISCHE DATEN

3 TECHNISCHE DATEN
3.1

Anwendung

Das Schweißbrennersystem RT wurde für das vollautomatische MIG/MAG-Schweißen in
Verbindung mit Schweißrobotern entwickelt. Es besteht aus den folgenden Komponenten:
• RT-Schweißbrenner
• Kabelbaugruppe
• Schweißbrenner-Befestigung
• Sicherheits-Abschaltmechanismus oder starrer Zwischenflansch
Es kann eine Gas- oder Wasserkühlung verwendet werden. Für die verschiedenen
Anforderungen des Schweißprozesses steht eine große Auswahl an geeigneten
Schweißbrennern mit unterschiedlichen Geometrien zur Verfügung.
3.2 Kompatibilität
Je nach Art des Roboters ist ein Adapterflansch erforderlich, um das System am
Robotergelenk anzubringen. Der Roboter muss an seinem Gelenk eine Tragfähigkeit von
mindestens 5 kg haben.
HINWEIS!
Die korrekte Auswahl der Systemkomponenten für die vorgesehene
Schweißaufgabe ist die Voraussetzung für den fehlerfreien Betrieb des Systems.

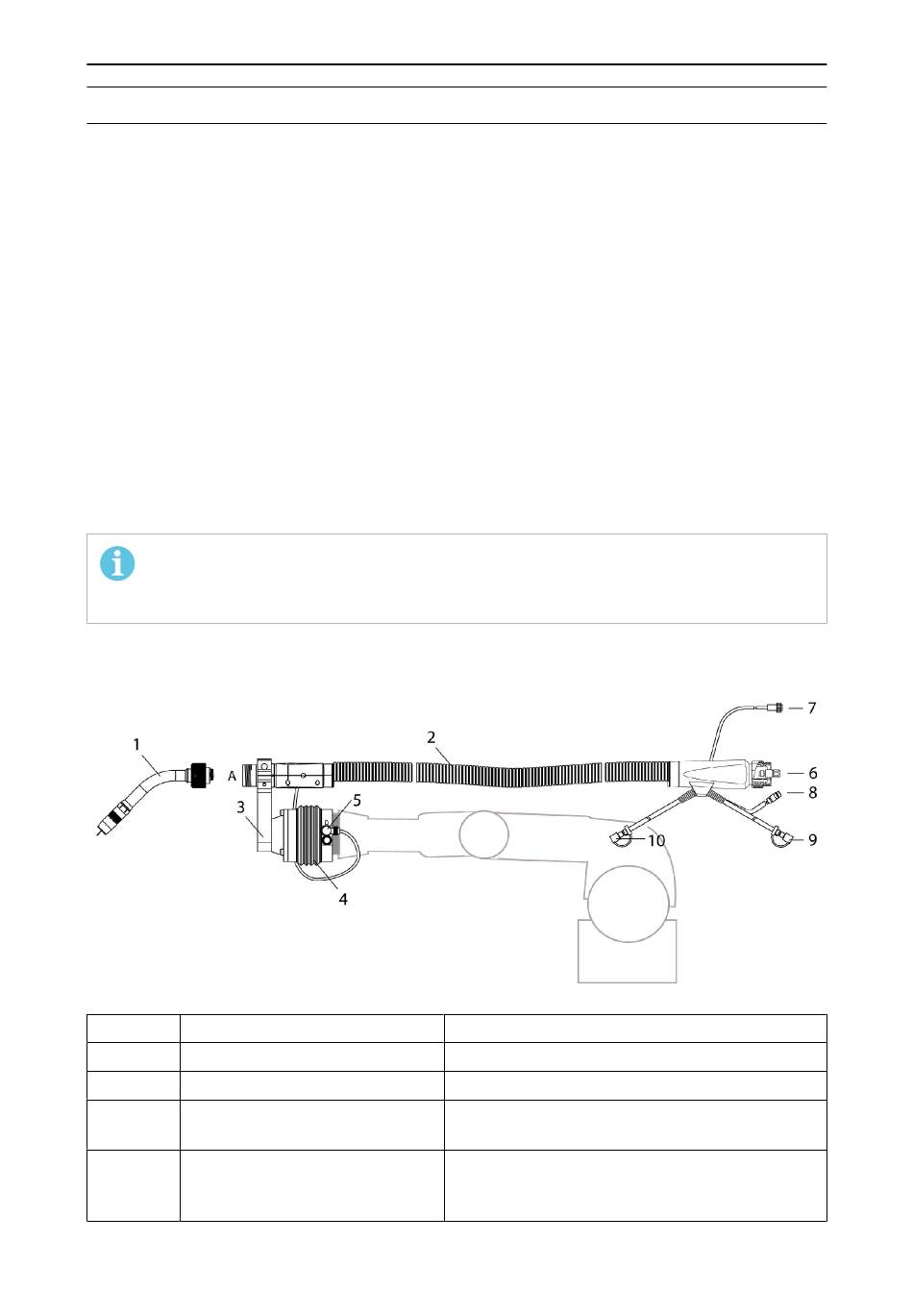

3.3 Übersicht über das RT-Schweißbrennersystem
Teil Beschreibung
1 RT-Schweißbrenner
A RT-Flansch
2 Kabel
3 Schweißbrenner-Befestigung
0463 373 001
Funktion
Es sind verschiedene Versionen verfügbar
Schnittstelle zum RT-Schweißbrenner
Es sind verschiedene Versionen verfügbar,
gas- oder wassergekühlt
In verschiedenen Ausführungen zur Montage
des Schweißbrennerhalses (z. B. wird der
Schweißbrenner um 45° angewinkelt)
- 7 - © ESAB AB 2013
