AW DX

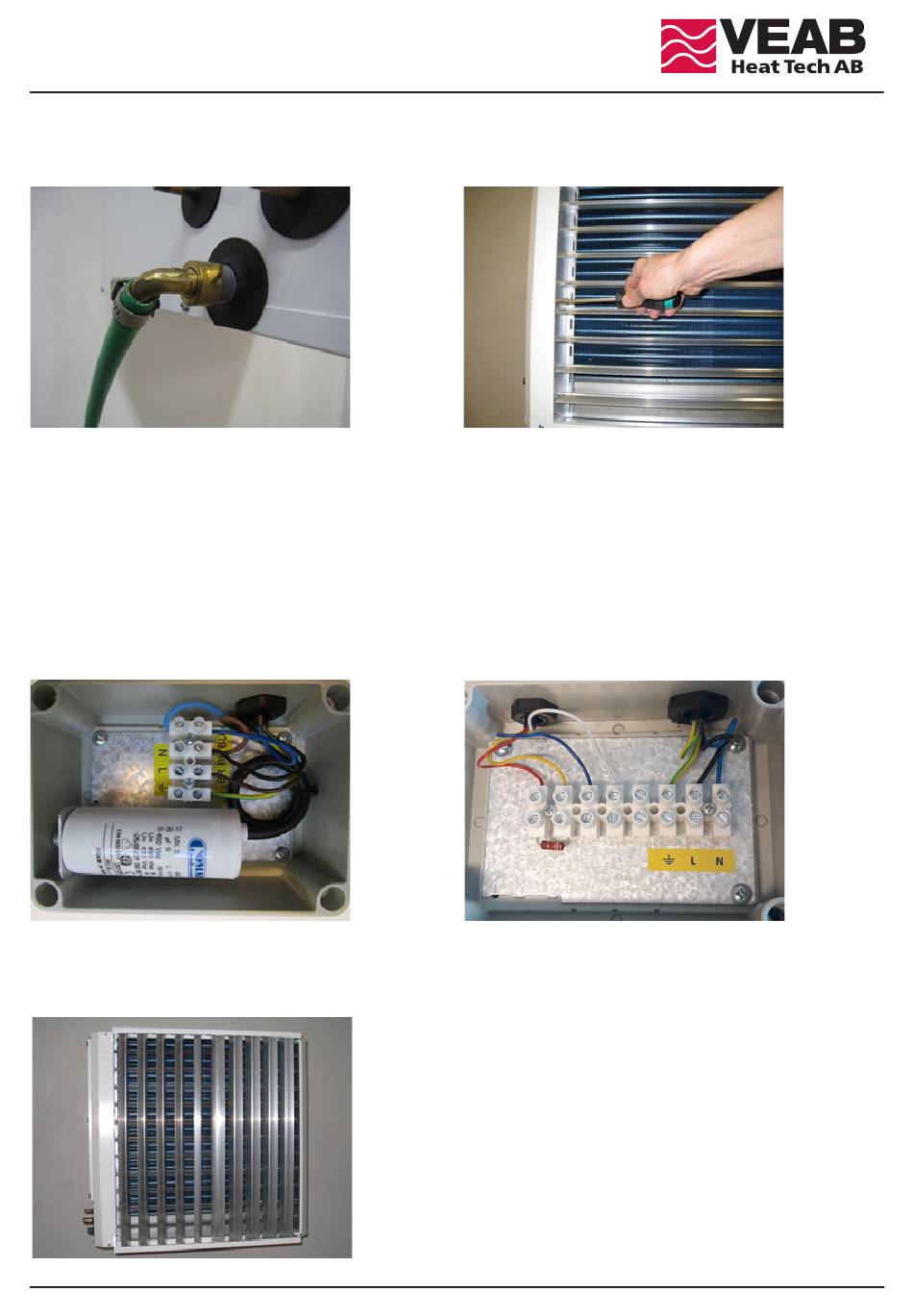

8. Der Kondenswasserablauf verfügt über einen G1/2"-Anschluss; siehe Bild 13. Wenn der Ablauf mit einem Schlauch am
Bodenablauf angeschlossen wird, ist kein Geruchsverschluss erforderlich. Wird der Kondenswasserablauf direkt am
Ablaufsystem angeschlossen, ist ein Geruchsverschluss erforderlich, der das Austreten schlechter Gerüche verhindert.
Abb. 13
9. Der Luftrichter ist für den Fall, dass die Inneneinheit tiefliegend angeordnet ist (min. 850 mm über dem Boden) oder wenn
die Luft nach oben gerichtet werden soll, um 180° wendbar. Die acht Schrauben mit einem 1/4"-Schlüssel lösen und den
Luftrichter wenden; siehe Bild 14.

Elektrische Verbindung

Das Innengerät ist über die Anschlussdose mit 230 VAC verbunden. Um die Verschmutzung des Heizgeräts zu minimieren,
sollte der Lüfter anhalten, wenn keine Heizung oder Kühlung erforderlich ist.
AC motor
Gemäß. Abb. 15.
EC motor
Gemäß. Abb. 16. Das Schaltbild für den EC-Lüfter finden Sie in Anhang B.
Abb. 15
ZUBEHÖR
Als Zubehör für den AW DX ist ein Luftrichter erhältlich, der die Luft zur Seite lenkt; siehe Bild 17.
Er wird in der Decken- und Bodenplatte angeschraubt mit selbstschneidenden Schrauben montiert.
Abb. 17
Abb. 14
Abb. 16
23
