VEAB AW DX Handbuch Seite 22

AW DX

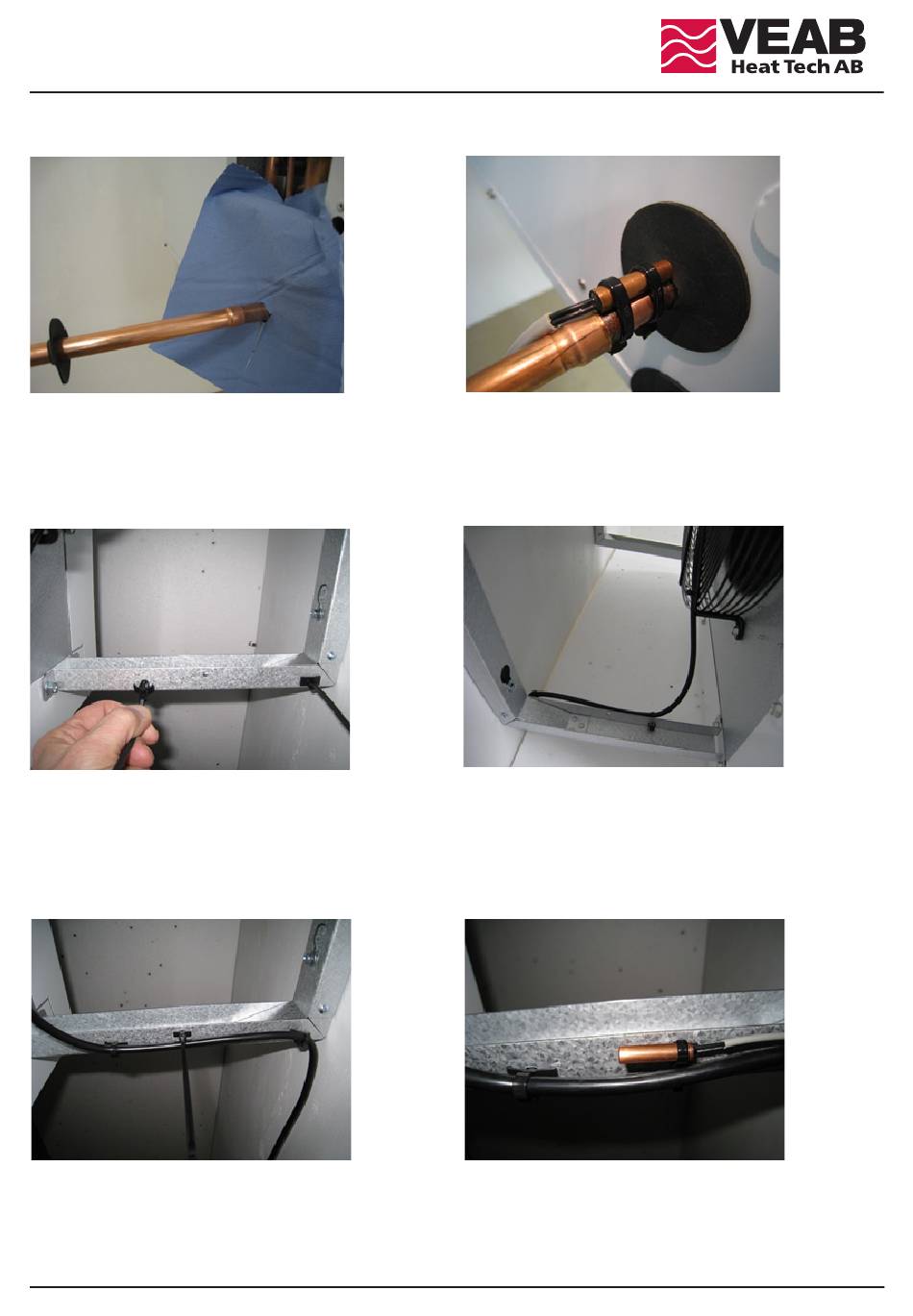

3. Die Gummidichtung vom Anschlussrohr abziehen, und das Blech mit einem Flammschutz gegen Verfärbung schützen; siehe Bild 7.
Achtung! Unbedingt für einen ungehinderten Auslass des Stickstoffs sorgen, damit beim Löten kein Überdruck entsteht.
Abb. 7
4. Der Fühler für das Flüssigkeitsrohr wird außerhalb des Inneneinheit-Rahmens montiert; siehe Bild 8.
Kontaktpaste und Kabelbinder mit Edelstahlsicherung verwenden; mit Isolierband isolieren.
5. Den mitgelieferten Kabelbinder in der Bohrung auf der Innenseite der Wandkonsole anbringen, wo das Gebläsemotorkabel
verlegt wird; siehe Bild 9.
Abb. 9
6. Das Motorkabel mit dem Kabelbinder fixieren; siehe Bild 10. Dann den Schaltkasten an der Wand montieren.
7. Wenn die Steuerausrüstung der Außeneinheit mit einem separaten Raumgeber ausgestattet ist, kann dieser mit einem
kleineren Kabelbinder an der Konsoleninnenseite fixiert werden; siehe Bilder 11 und 12.
Abb. 11
Abb. 8
Abb. 10
Abb. 12
