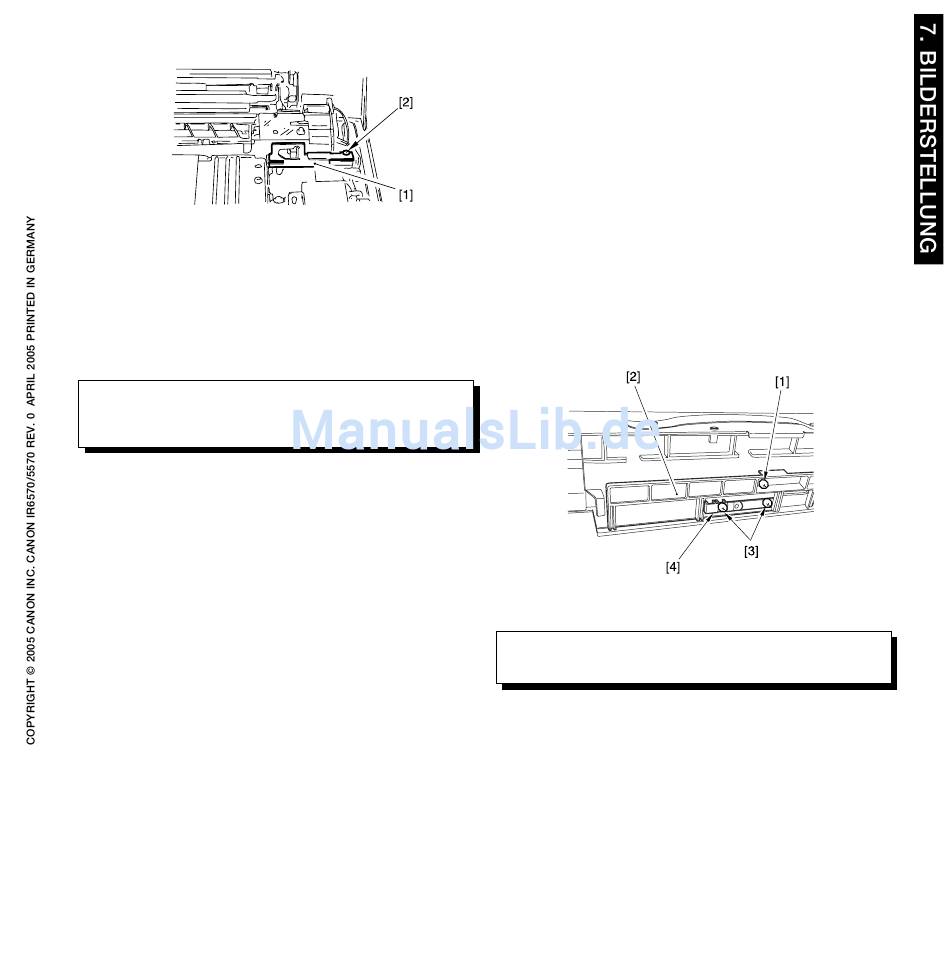

3) Die Führungsplatte [1] mit der Schraube
[2] befestigen.
Abb. 7 - 6 - 70
4) Bei einem Austausch der Corona-Einheit
folgenden Servicemode ausführen:
COPIER>FUNCTION>CLEANING>WIRE-
CLN.
Achtung:
Als Reinigungskissen nur das spezielle Politur-
kissen (blaue Halterung) verwenden.
7.6.13 Trennklaue/Trennklauen-
Antriebseinheit
• Den Primärcorona-Lüfterschacht ausbau-
en.
• Die Entwicklungseinheit ausbauen.
• Die Prozesseinheit ausbauen.
7.6.13.1 Ausbau der Trennklauen-
halterung
1) Die Schraube [1] entfernen und die Ab-
deckung [2] abnehmen.
2) Die 2 Schrauben [3] entfernen und die
Trennklauenhalterung [4] abnehmen.
Abb. 7 - 6 - 71
Achtung:
Behutsam vorgehen, damit die Klaue nicht bricht.
167
