DA ER HEISS IST.
9. Der nächste Zyklus beginnt mit dem zuletzt ausgewählten Prozess, wenn keine andere Prozess-Taste
ausgewählt wird.
4.2.8

Automatischer Zentrierungsbetrieb

Offset-Knopf
1. Anmeldung am Touchscreen, und die ‚Zentrierungstaste' auf der Wartungsseite einschalten, um
die automatische Zentrierungsfunktion zu aktivieren (siehe Abschnitt 3.5, Pos. 4).
2. Zurück in der Hauptoberfläche sehen Sie, dass die zusätzliche Leuchte für automatische
Zentrierung oben im Bildschirm leuchtet (siehe Abschnitt 1.3, Pos. 13). Beide Starttasten drücken,
um die ERKENNUNGSPLATTE nach unten fallen zu lassen, daraufhin leuchtet die
Zentrierungsanzeige grün.
3. Den rechten DISTANZ-KNOPF herausziehen und drehen, um einen zur Breite des Spleißes
passenden Abstand zwischen den beiden Erkennungsplatten herzustellen, anschließend ist der
Prozessor für die Zentrierung bereit.
4. Gegebenenfalls den linken OFFSET-KNOPF herausziehen und drehen, um einen geeigneten
Spleiß-Offset einzustellen.
Hinweis: Die Leistung der aktuellen Zentriervorrichtung ist für einen Spleiß-Offset von max. 10 mm
ausgelegt.
5. Den Schlauch so verschieben, dass der Spleiß frei liegt (Abb. 4-3), danach das Kabel mit dem
Spleißkontakt mit beiden ERKENNUNGSPLATTEN einführen.
Hinweis: Die Leistung der aktuellen Zentriervorrichtung ist für eine Schlauchlänge von max.
60 mm ausgelegt.
6. Wenn die Erkennung gelingt, schwingt die ERKENNUNGSPLATTE nach oben, danach schiebt
die ZENTRIERUNGSPLATTE den Schlauch in die Mitte und gleichzeitig zu beiden Seiten zurück.
Hinweis: Sollte sich die ZENTRIERUNGSPLATTE auf dem Weg zur Mitte verklemmen, muss das
Seite 37
RBK-X1C
T.-Nr. 2376800-2
Die Prozess-Starttasten können erst bedient werden, wenn die LED des
Heizelements grün leuchtet.
Die Bedienung einer einzelnen Starttaste während des Abwärtszählens
des Zählers deaktiviert den Prozess manuell und fährt die Heizkammer
zurück.

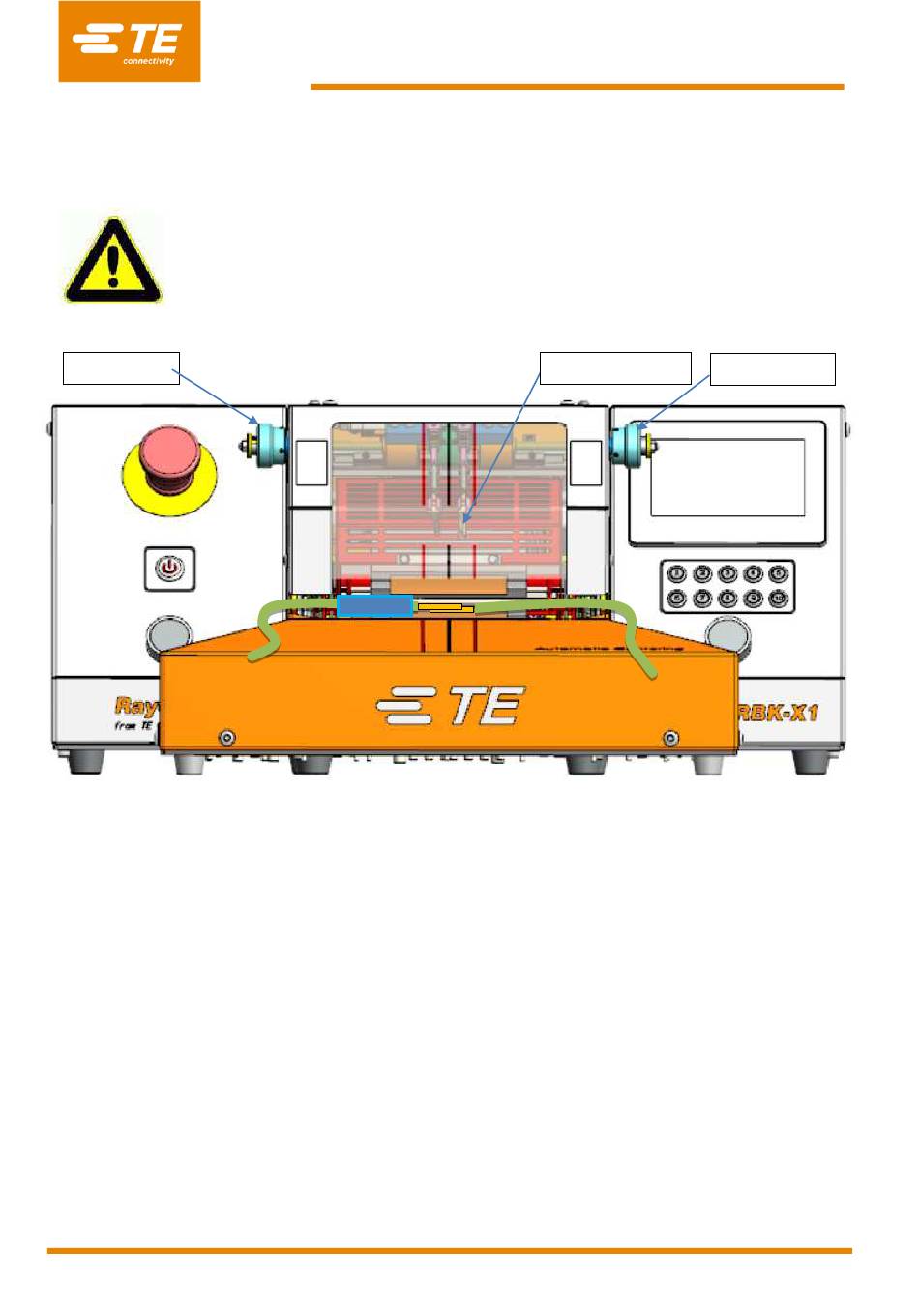

Abb. 4-3: Automatische Zentrierung
Erkennungsplatte
Distanz-Knopf
