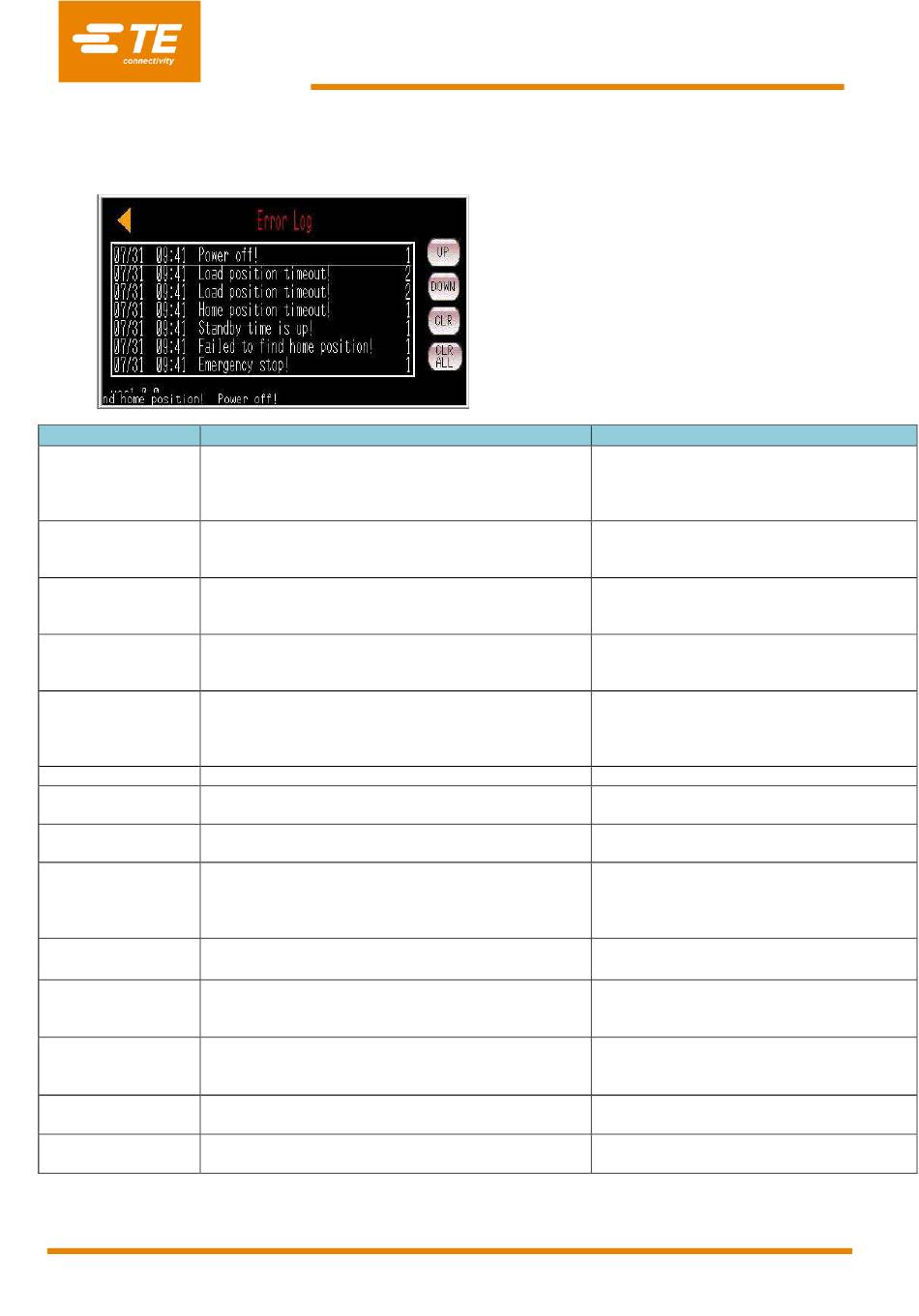

3.10 Fehlerprotokoll

Fehler Möglicher Grund
Die Maschine wurde nicht in der richtigen
Vorgehensweise ausgeschaltet
Ausschalten!
1. Not-Aus-Schalter gedrückt
2. Unterbrechung der Stromversorgung
1. Fehler des Ladepositionssensors
Ladeposition Timeout! 2. Blockade der Heizkammer
3. Motorfehler
1. Fehler des Ausgangspositionssensors
Ausgangsposition
2. Blockade der Heizkammer
Timeout!
3. Motorfehler
Die Dauer der Nichtbedienung der Maschine ist länger
Standby-Time
als die Standby-Zeit, weshalb die Maschine
abgelaufen!
automatisch in den Standby-Modus eintritt
Beim Einschalten befindet sich die Heizkammer nicht
Ausgangsposition in der Ausgangsposition, und die Heizkammer kann
nicht gefunden! auch durch Drücken der zwei Handtasten nicht in die
Ausgangsposition zurückkehren
Not-Aus! Not-Aus-Schalter gedrückt
Einstelltemperatur zu
Der Einstelltemperaturwert liegt über 675 °C
hoch!
Temperaturfehler! Die Ist-Temperatur liegt über 675 °C
1. Das Kommunikationskabel zwischen PLC und
Kommunikationsfehler Temperatursteuerung ist beschädigt
Temperatursteuerung! 2. Der PLC-Kommunikationsanschluss ist beschädigt
3. Fehler der Temperatursteuerung
Ist-Temperatur höher oder niedriger als die Soll-
Temperaturfehler!
Heizungskreis prüfen! Temperatur 10 ℃
Nach 90 s ist die Ist-Temperatur niedriger als 180 ℃,
Heizungsfehler
wenn die Soll-Temperatur höher als 200 ℃ ist
Messfühler auf/ab- 1. Fehler des Messfühler auf/ab-Sensors
Alarm! 2. Innerer Anschluss des CD-Kabels fehlgeschlagen
T/P zu Seiten- 1. Fehler des T/P-Seiten-/Mittensensors.
/Mittenalarm! 2. Äußerer Anschluss des CD-Kabels fehlgeschlagen
Fehler
1. Fehler des Schlauchschiebersensors.
Schlauchschieber!
Seite 28
RBK-X1C
T.-Nr. 2376800-2
Diese Seite enthält die Fehlermeldungen auf dem
Touchscreen. Bei anderen Problemen mit der
Maschine siehe Abschnitt 4.3 Fehlersuche
Aktion
1. Prüfen, ob der Not-Aus-Schalter gedrückt
wurde
2. Stromversorgung der Maschine prüfen
1. Ladepositionssensor prüfen
2. Auf Blockade der Heizkammer prüfen
3. Motor prüfen
1. Ausgangspositionssensor prüfen
2. Auf Blockade der Heizkammer prüfen
3. Motor prüfen
Zum Einschalten der Maschine 5 s lang die
E/A-Taste drücken
1. Ausgangspositionssensor prüfen
2. Auf Blockade der Heizkammer prüfen
3. Motor prüfen
Not-Aus-Schalter freigeben
Den Temperaturwert unter 675 °C einstellen
1. Temperatusensor prüfen
2. Temperatursteuerung prüfen
1. Das Kommunikationskabel zwischen PLC
und Temperatursteuerung prüfen
2. PLC-Kommunikationsanschluss prüfen
3. Temperatursteuerung prüfen
Verbindung zwischen Temperatursteuerung
und PLC prüfen
1. Solid-State-Relais prüfen
2. Master-Steuerungs-Relais prüfen
3. Master-Steuerungs-Relais austauschen.
1. Sensor prüfen
2. Kabel an der oberen Frontblende
anschließen
1. Sensor prüfen
2. Äußeres CD-Kabel wieder anschließen
1. Sensor prüfen
Rev. A Nov. 2020
