4.
5.
6. Mit dieser Taste wird das Heizelement nach vorne in die Ladeposition gefahren. Durch
erneute Betätigung dieser Taste wird das Heizelement nach hinten in die Ausgangsposition gefahren.

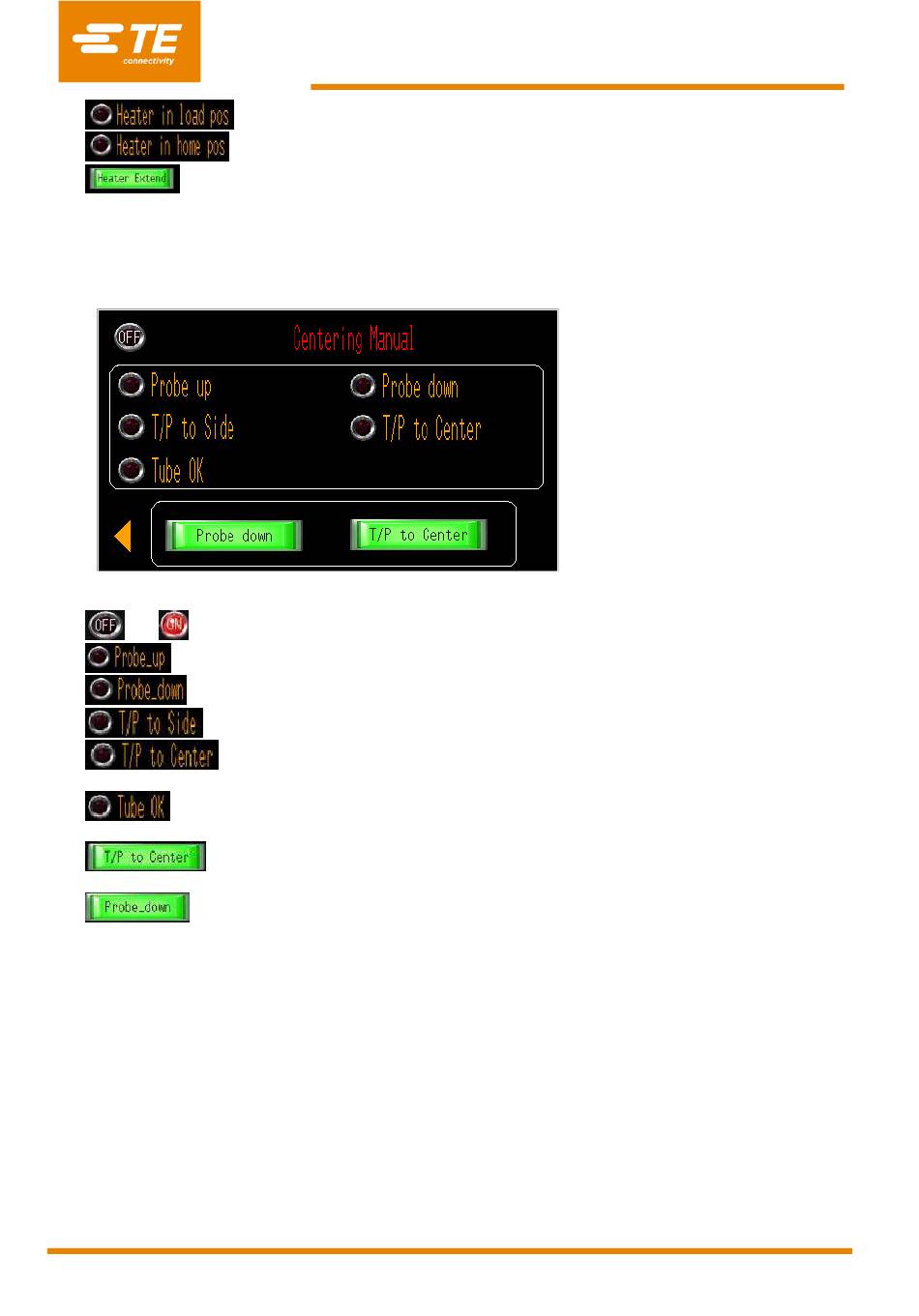

3.13 Manuelle Zentrierung

Diese Seite ist eine E/A-Seite für Eingangssignale aus solchen Aktionen
auf schalten.
1.
2. Wenn die Erkennungsarme nach oben schwingen, leuchtet dieses Symbol grün.
3. Wenn die Erkennungsarme nach unten schwingen, leuchtet dieses Symbol grün.
4. Wenn die Zentrierungsplatte beidseitig zentriert ist, leuchtet dieses Symbol grün.
5.
leuchtet dieses Symbol grün.
6. Wenn die Bewegung der Zentrierungsplatte mit Schlauch zur Mitte erkannt wird, leuchtet dieses
Symbol grün.
7. Diese Taste drücken, damit die linke und rechte Zentrierungsplatte sich zur Mitte/Seite
bewegt
8. Diese Taste drücken, damit die Erkennungsarme auf/ab schwingen.
Seite 30
RBK-X1C
T.-Nr. 2376800-2
Wenn sich das Heizelement in Ladeposition befindet, leuchtet dieses Symbol grün.
Wenn sich das Heizelement in Ausgangsposition befindet, leuchtet dieses Symbol grün.
Wenn die Bewegung der Zentrierungsplatte ohne Schlauch zur Mitte erkannt wird,
Rev. A Nov. 2020
