Einleitung

1.1

Allgemeine Informationen

Beim RBK-X1C handelt es sich um eine halbautomatische Einheit mit Infrarotprozess zum
Wärmeaufschrumpfen der TE Connectivity-Produkte ILS-125, ILS-85 und QSZH auf Ultraschallschweiß-
oder Crimp-Spleißverbindungen.
Das Gerät ist für den Betrieb in Kombination mit Ultraschallschweißgeräten unter Aufstellung neben dem
Schweißkopf vorgesehen.
Die Heizkammer nimmt die Produkte ILS und QSZH der Größen 1 bis 3A auf und verfügt über elektrisch
beheizte Quarzglaselemente als Wärmequelle für bis zu 600 °C. Der Betrieb in der Kammer ist erst
möglich, wenn ihre Temperatur innerhalb von 10 °C (einstellbar) der festgelegten Betriebstemperatur liegt.
Durch die Betätigung von zwei Starttasten bewegt sich die Heizkammer nach vorne und umschließt den
Verbindungsbereich. Sie wird für eine bestimmte Dauer in dieser Position belassen und kehrt dann in die
Ruheposition zurück und wirft die Kabelbaugruppe mit installiertem RBK-ILS-Spleiß-Abdichtungsprodukt
automatisch aus.
Im Falle eines Stromausfalls wird die Heizkammer in die Ruheposition zurückgefahren.
Über die RS232-Schnittstelle können Zeit, Temperatur und Produktgröße von einem entfernten Gerät (z.
B. Ultraschallschweißgerät) oder Steuercomputer übertragen werden.
Zehn Voreinstellungs-Speichertasten lassen sich zum Speichern von Dauer, Temperatur und Produktgröße
programmieren.
Sie können vom Bediener individuell oder in einer festgelegten Sequenz ausgewählt werden.
Seite 6
RBK-X1C
T.-Nr. 2376800-2

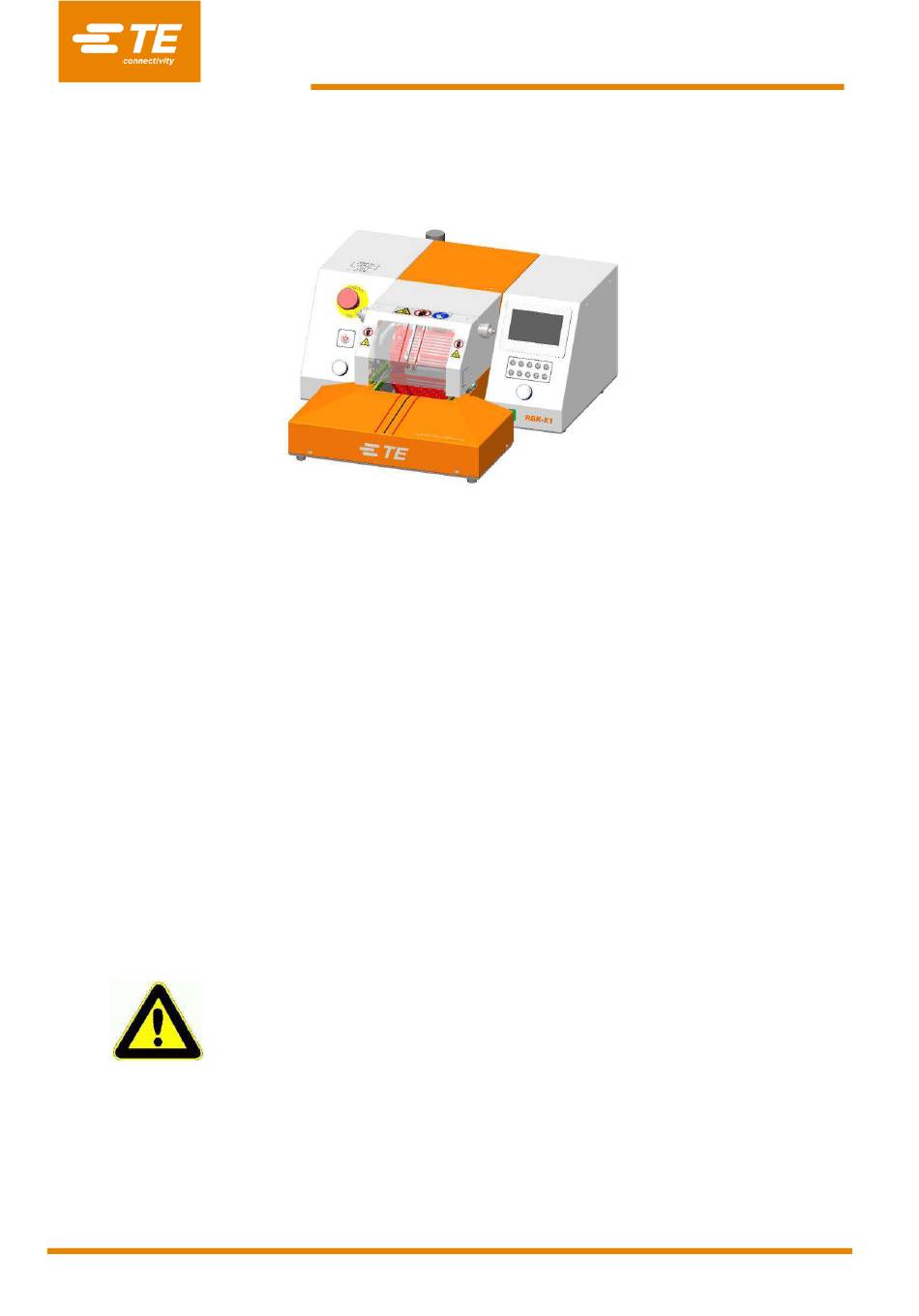

Abb. 1-1: Allgemeine Ansicht
500 °C ist die maximale empfohlene Einstelltemperatur.
Durch Einstellung der Temperatur auf die Höchsttemperatur von 600 °C
oder darüber kann sich die Lebensdauer des Heizelements verkürzen.
Rev. A Nov. 2020
