4.2.7

Einzelprozessbetrieb

1. Anmeldung am Touchscreen, und die ‚Zentrierungstaste' auf der Wartungsseite ausschalten, um
die automatische Zentrierungsfunktion zu deaktivieren (siehe Abschnitt 3.5, Pos. 4).
2. Auf der Hauptoberfläche prüfen, ob die richtige Prozess-Taste für die zu verarbeitende
Kabelbaugruppe gewählt wurde. Die Heizanzeige muss grün leuchten.
Hinweis: Wird automatisch ausgewählt, wenn der Prozessor ferngesteuert wird.
3. Das Produkt passender Größe (ILS / QSZH) (Code 1; 2; 3; 3A) wählen und über der zu
verarbeitenden Spleißstelle positionieren.
4. Den Kabelspleiß in die Greifer des Prozessors einführen. Die Mitte der Spleißstelle und die
Produktenden mit den Führungsmarkierungen an der Perspex-Abschirmung und dem Schutz
ausrichten.
5. Beide Zyklusstarttasten gleichzeitig gedrückt halten, bis sich der Heizelementträger nach vorne in
die Ladeposition bewegt hat.
Hinweis: Wenn die Hände nach Zyklusstart entfernt werden, ehe der Heizelementträger die
Ladeposition erreicht hat, wird der Zyklus unterbrochen. Der Heizelementträger bleibt auf
der Stelle stehen, wenn die Hände entfernt werden. (Aufhebung auf der Wartungsseite.)
Durch ein schnelles Drücken beider Zyklusstarttasten kehrt der Heizelementträger in die
Ausgangsposition zurück. Bereit für einen neuen Zyklus.
6. Auf der Hauptoberfläche prüfen, dass die Prozess-Zyklusanzeige grün leuchtet.
7. Prüfen, ob die Timer-Anzeige mit dem Abwärtszählen beginnt.
8. Wenn der Timer null erreicht, bewegt sich das Heizelement in die Ausgangsposition zurück und
der verarbeitete Spleiß wird ausgeworfen.
Hinweis: BEIM UMGANG MIT DEM AUSGEWORFENEN KABELSPLEISS VORSICHTIG SEIN,
Seite 36
RBK-X1C
T.-Nr. 2376800-2
Die Prozess-Starttasten können erst bedient werden, wenn die LED des
Heizelements grün leuchtet.
Die Bedienung einer einzelnen Starttaste während des Abwärtszählens des
Zählers deaktiviert den Prozess manuell und fährt die Heizkammer zurück.

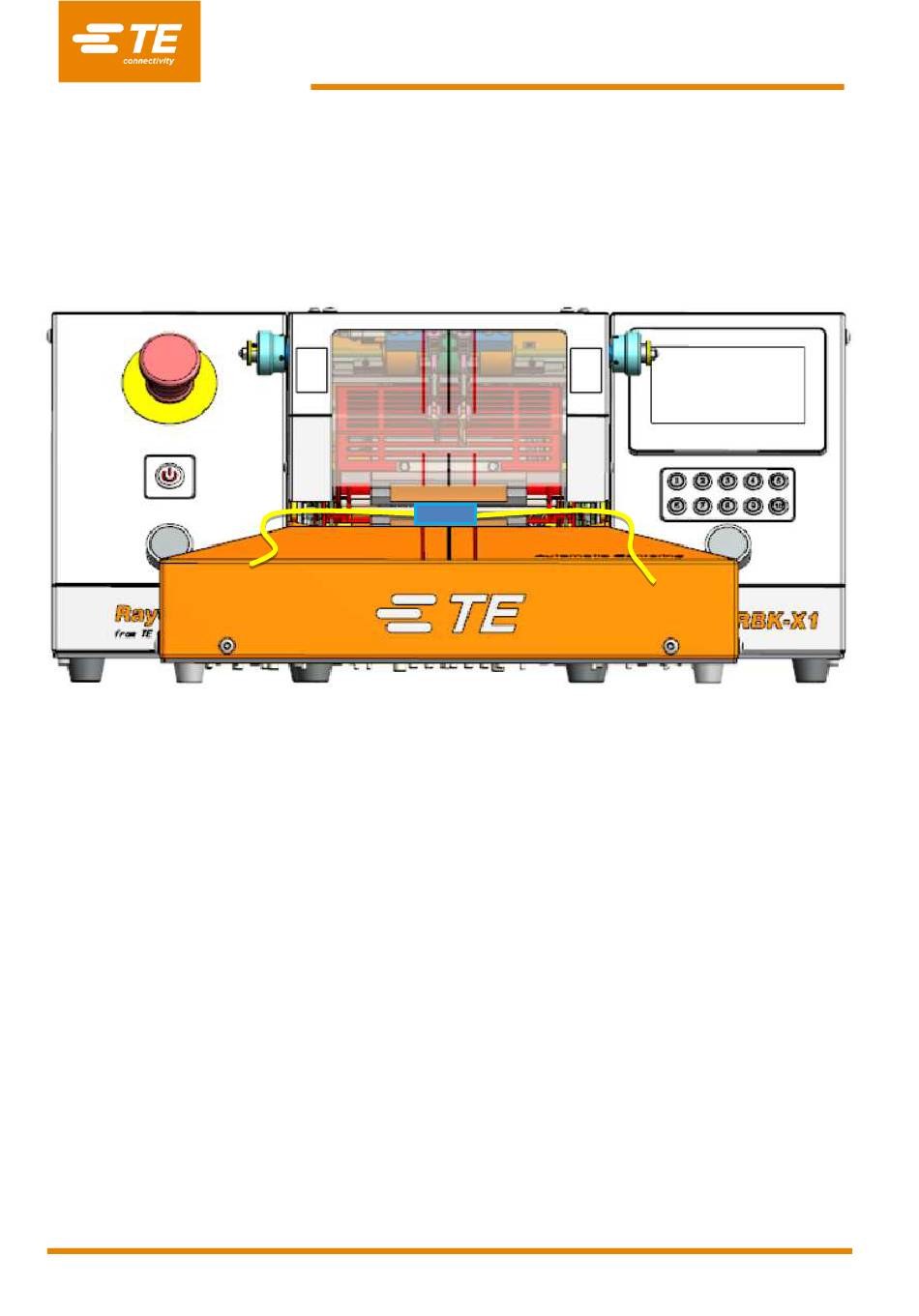

Abb. 4-2: Einzelprozess
