1.3

Touchscreen an Frontblende

Heizanzeige
Kalibrationsanzeige
Aktueller Prozess
Aktuelle Teile-Nr.
Zieleinstellung
Parameter Aktuell

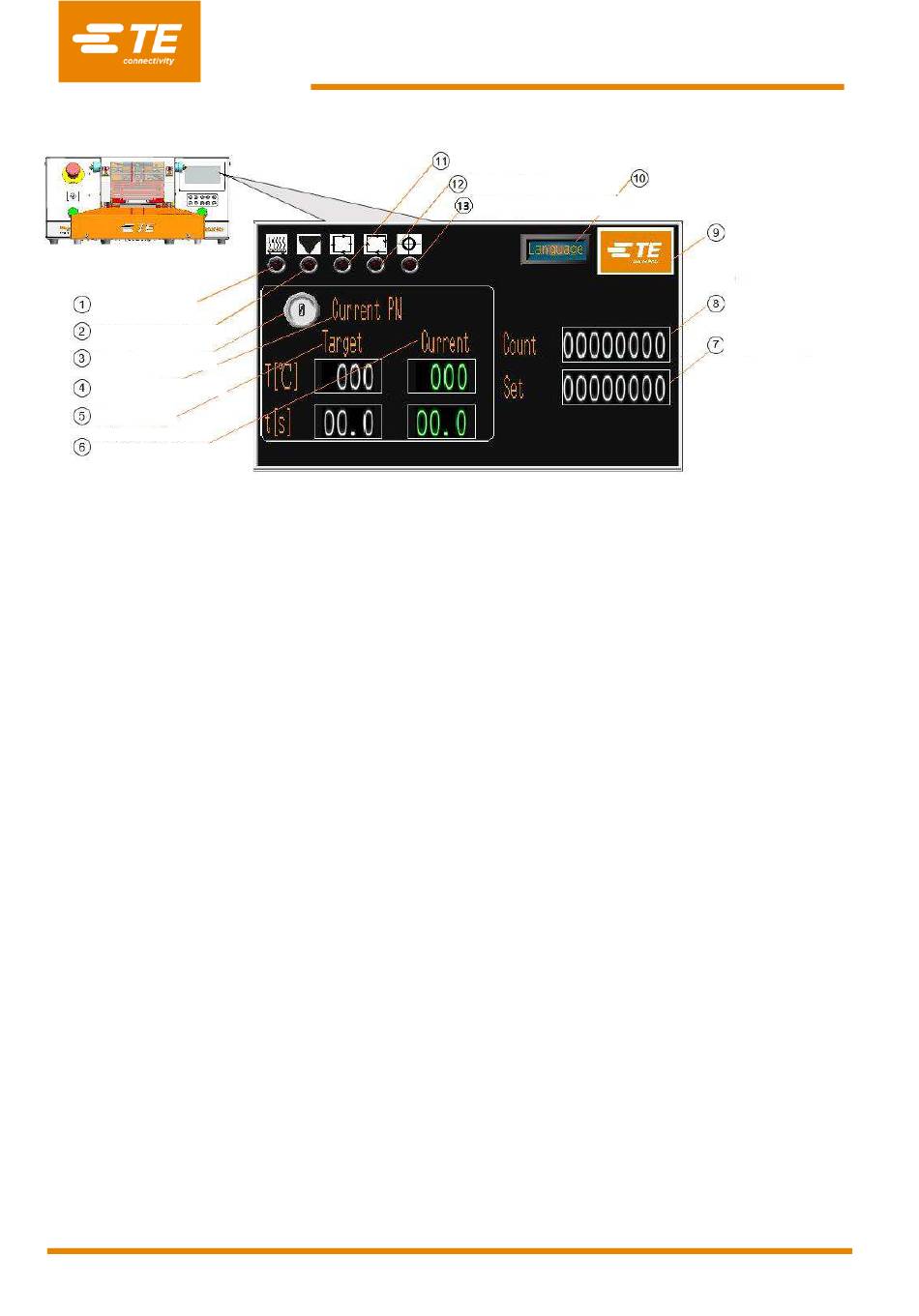

Das Bild oben zeigt die Hauptoberfläche. Weitere Oberflächen siehe Abschnitt 3 Software.
1. Heizanzeige
(Leuchtet gelb, wenn das Heizelement mit dem Aufwärmen beginnt.
Leuchtet grün, wenn das Heizelement den Einstellwert erreicht hat. Produktionsbereit.)
2. Kalibrationsanzeige
(Leuchtet, wenn eine Kalibrierung erforderlich ist, und erscheint als Popup-Erinnerung für die Kalibrierung auf der
Hauptoberfläche.)
3. Aktueller Prozess
(Zeigt die Nummer der aktuell ausgewählten Prozesstaste an. 10X voreingestellte Prozess-Tasten verfügbar.)
4. Aktuelle Teile-Nr.
(Zeigt die unter der aktuell ausgewählten Prozess-Taste gespeicherte Produktgröße oder Teile-Nr. an)
5. Zieleinstellung
(Zeigt die unter der aktuell ausgewählten Prozess-Taste gespeicherte Temperatur/Dauer an) Siehe Abschnitt 3.1
Wärmeparameter.)
6. Parameter Aktuell
(Anzeige der Ist-Temperatur und der Echtzeit des Zyklus.)
7. Zielmenge
(Erscheint als Popup-Erinnerung, wenn die Produktion die Zielmenge erreicht. Siehe Abschnitt 3.4
Produktionseinstellung.)
8. Produktionszähler (
9. Anmeldung
(TE-Logo. Zum Aufrufen weiterer Informationen oder Modifizieren der Maschinenparameter ist eine Anmeldung
erforderlich. Siehe Abschnitt 3, Seite 14)
10. Sprachenumschaltung
11. Sequenzanzeige
(Leuchtet beim Zugriff auf den Sequenzproduktionsmodus)
12. Zyklusanzeige
(Leuchtet beim Ausführen des Zyklus.)
13. Automatische Zentrierungsanzeige
(Erscheint nur, wenn die „Zentrierungsfunktion" auf der Wartungsseite aktiviert ist.
Leuchtet grün als Hinweis, dass Automatische Zentrierung für die Produktion bereit ist.
Leuchtet gelb, während der Zentrierungsvorgang durchgeführt wird.
Leuchtet rot, wenn ein Fehler aufgetreten ist.)
Seite 9
RBK-X1C
T.-Nr. 2376800-2
Abb. 1-3: Touchscreen (
siehe Abschnitt 3.4 Produktionseinstellung)
Sequenzanzeige
Zyklusanzeige
Automatische
Zentrierungsanzeige
)
Hauptoberfläche
Sprachenumschaltung
Anmeldung
Produktionszähler
Zielmenge
