7.
TRANSPORTBAND (OPTIONAL)
7.1
Funktion
Das Transportband LC-1A ist für den
Transport von Dokumenten vom IM-35
oder IM-30 bestimmt. Das Band stoppt,
wenn die ersten Dokumente am Ende des
Bandes ankommen. Die Verarbeitung
beginnt wieder, wenn die Dokumente vom
Band genommen werden.
Die Stromversorgung von 24 VDC erfolgt,
über IM-35/ IM-30 oder, über ein externes
Netzteil (PS-1/PS-3).
7.2
Installation
7.2.1
Netzteil
Das Verbindungskabel vom LC-1A wird am
IM-35/ IM-30 angeschlossen.
7.3
Einstellungen
7.3.1
Einstellungen der
Führungsrolle
Die Führungsrolle muß eingestellt werden,
umrichtigen Betrieb zu gewährleisten.
Die Einstellung geschieht wie folgt:
•
Knopf A (Abbildung 7.3) losdrehen;
•
Führungsrolle nach rechts oder links
verschieben Je nach Auswurf des
Dokuments);
•
knopf A wieder festdrehen.
17

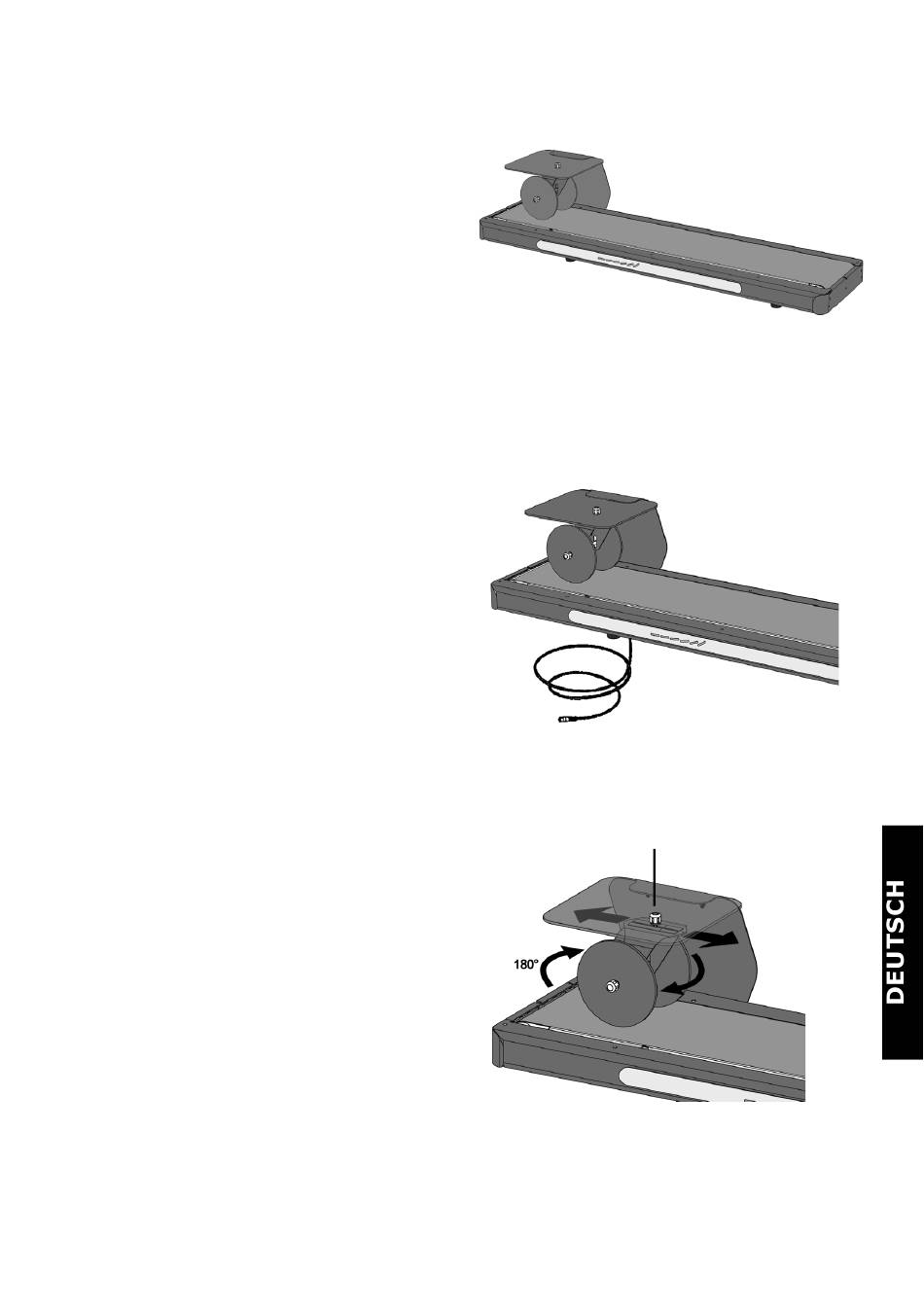

Figure 7.1
Figure 7.2
A
Figure 7.3
