Seite 1: Inhaltsverzeichnis
INHALT GESUNDHEIT, SICHERHEIT UND UMWELTSCHUTZ Vorsichtsmaßnahmen und Sicherheitshinweise Länderspezifische Bedingungen Ende der Lebensdauer FUNKTIONSBESCHREIBUNG Funktionsbeschreibung Überblick Vorgangsbeschreibung BEDIENUNGSANLEITUNG Installation Starten Bedienung Des Gerätes OPTIONEN Auffangschale mit Sensor Förderband Zwei Förderbänder Vorwahlzählwerk WARTUNG Allgemeine Gerätereinigung FEHLERSUCHE Stau-anzeige Störungen beheben Blockierte Messer Staub auf den Sensoren Technische Fehler TRANSPORTBAND (OPTIONAL) -
Seite 2: Gesundheit, Sicherheit Und Umweltschutz
GESUNDHEIT, SICHERHEIT UND UMWELTSCHUTZ Vorsichtsmaßnahmen und Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Maschine verwenden. Gemäß der europäischen Maschinenrichtlinie (98/37/EG) ist die Bedienungsanleitung in allen Landessprachen des Landes bereitzustellen, in das eine Maschine geliefert wird. Sollte die Bedienungsanleitung in einer Landessprache Ihres Landes fehlen, wenden Sie sich an die zuständige Vertretung. -
Seite 3: Länderspezifische Bedingungen
Länderspezifische Bedingungen Dänemark In Dänemark können bestimmte Gerätetypen der Klasse 1 mit einem Stecker ohne Erdungskontakt beim Anschluß an dänische Steckdosen ausgerüstet sein. Stellen Sie sicher, das die Maschine über einen funktionierenden Erdungskontakt verfügt (Stecker und Steckdose müssen füreinander geeignet sein). Japan •... -
Seite 4: Ende Der Lebensdauer
Ende der Lebensdauer Die Europäische Union verfolgt mit ihrer Umweltpolitik insbesondere die Erhaltung, den Schutz und die Verbesserung der Umweltqualität, den Schutz der Gesundheit und die umsichtige und rationelle Nutzung natürlicher Ressourcen. Die Politik basiert auf dem Vorsorgeprinzip und auf der Ergreifung von Vorsorgemaßnahmen, damit Umweltschäden an ihrem Entstehungsort korrigiert werden. -
Seite 5: Funktionsbeschreibung

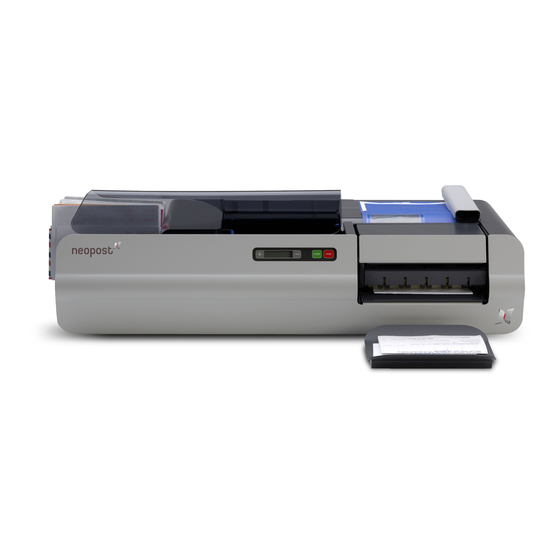

FUNKTIONSBESCHREIBUNG Funktionsbeschreibung Figure 2.1 Der Brieföffner IM-30 öffnet Umschläge an drei Seiten und befördert den geöffneten Umschläge in eine Auffangschale an der Gerätevorderseite. Dabei können Umschläge von unterschiedlichster Formate bearbeitet werden. Überblick Bedienelemente Figure 2.2 A: Hauptschalter E: Kippelige Schlitzbereich 2 B: Umschlagstütze... -
Seite 6: Vorgangsbeschreibung
Vorgangsbeschreibung Die Umschläge werden wie in Abbildung 2.3 gezeigt in das Magazin eingelegt. Nach dem Einschalten trennt das Gerät den ersten Umschlag vom Stapel und befördert ihn horizontal auf die Längsschneidestation. Dort wird er in den Schlitzbereichen A, B und C (in logischer Reihenfolge) aufgetrennt. -
Seite 7: Bedienungsanleitung
BEDIENUNGSANLEITUNG Installation Warnhinweis • Die Maschine kann schweren Schaden nehmen, wenn sie an eine falsche Stromversorgung angeschlossen wird. Überprüfen Sie daher, ob die lokale Spannung mit der Angabe auf dem Typenschild übereinstimmt, bevor Sie die Maschine anschließen. Starten 3.2.1 Gerät ein- oder ausschalten Das Gerät kann mit dem Hauptschalter A (Abb. -
Seite 8: Bedienung Des Gerätes
Bedienung Des Gerätes 3.3.1 Umschlagbearbeitung starten Zum Starten der Umschlagbearbeitung die Taste “START” ("C" in Abb. 3.3) und zum Abbruch die Taste "Stop" ("D" in der Abb. 3.3) betätigen. Wird die Abdeckung während des Figure 3.3 Gerätebetriebs geöffnet, stoppt das Gerät sofort (Notstopp) und in der Anzeige erscheint die Meldung "ABDECKUNG"... -
Seite 9: Geschwindigkeit Ändern
3.3.5 Geschwindigkeit ändern Die Verarbeitungsgeschwindigkeit kann während des Gerätebetriebs geändert werden. Hierzu die Taste "+" oder "-" drücken. Bei einmaliger Betätigung dieser Tasten wird die aktuelle Geschwindigkeit (= die Anzahl der pro Stunde verarbeiteten Umschläge) ziffernweise angezeigt. Bei zweimaliger Betätigung der Taste "+" oder "-"... -
Seite 10: Entfernen Der Umschläge (Leerlauffunktion)
3.3.7 Zu öffnende Umschlagseite/n wählen Die Umschläge können an maximal drei Seiten geöffnet werden (siehe Abb. 3.6). Das Auftrennen der Umschläge an einer bestimmten Seite kann aufgehoben werden, indem wird, zu Die jeweils außer Kraft gesetzte Funktion läßt sich durch Drehen des entsprechenden Hebels nach links wieder aktivieren, zu Figure 3.6 Hinweis: Die Hebel A, B oder C beim erneuten Aktivieren der dazugehörigen Funktion... -
Seite 11: Optionen
OPTIONEN Auffangschale mit Sensor Anstelle der Standardschale kann auch eine Auffangschale mit Sensor angeschlossen werden (siehe Abb. 4.1). Damit erkennt das Gerät, ob sich ein Umschlag in der Schale befindet. Wird ein geöffneter Umschlag aus der Schale entnommen, erfolgt automatisch der Auswurf des nächsten Umschlags. -
Seite 12: Vorwahlzählwerk
Vorwahlzählwerk Der LO-1 kann mit einem Vorwahlzählwerk ausgestattet werden. Das Gerät stoppt, sobald die voreingestellte Anzahl an Figure 4.3 Umschlägen bearbeitet worden ist. Die Einstellung des Vorwahlzählwerkes kann nur geändert werden, wenn sich das Gerät im "Stop"-Modus befindet. Wird die Taste "-" vier Sekunden lang gedrückt gehalten, erscheint in der Anzeige "MAX: xxxx"... -
Seite 13: Wartung
WARTUNG Warnhinweise • Vor Wartungsarbeiten Netzstecker ziehen. Vom Benutzer dürfen nur die in der vorliegenden Bedienungsanleitung genannten Wartungsmaßnahmen vorgenommen werden. Alle weitergehenden maßnahmen sind qualifiziertem Wartungspersonal zu überlassen. Wenden Sie sich hierfür bitte an die zuständige Vertretung. Allgemeine Gerätereinigung Der ordnungsgemäße Gerätezustand ist zu gewährleisten, indem regelmäßig Staub, Papierreste usw. -
Seite 14: Fehlersuche
FEHLERSUCHE Stau-anzeige Tritt während des Gerätebetriebs eine Störung auf, wird diese auf der Geräteoberseite angezeigt (siehe Abb. 6.1). Die Störungsstelle ist schwarz dargestellt. Wenn die Störung beim Transport eines Umschlags auftritt, erscheint in der Anzeige ein schwarzes Doppelkästchen (siehe "C" in Abb. 6.1). Figure 6.1 Störungen beheben Sollen Umschläge, die stecken geblieben... -
Seite 15: Blockierte Messer
Blockierte Messer Erscheint in der Anzeige das unter "D" in Abbildung 6.1 dargestellte Symbol, sind die Messer blockiert, und das Gerät kann nicht starten. Als Gegenmaßnahme müssen alle Umschläge und Papierschnipsel aus den Schlitzbereichen entfernt werden. Dann das Gerät neu starten. Staub auf den Sensoren In das Gerät sind mehrere, durch Indikatoren gekennzeichnete Sensoren... -
Seite 16: Technische Fehler
Technische Fehler Manche Störungen können nur vom Wartungsdienst behoben werden. In diesem Falle erscheint in der Anzeige die Meldung "CALL SERVICE ERROR XX" Figure 6.6 ("WARTUNGSDIENST RUFEN FEHLER XX"). XX ist eine zweistellige Zahl, die dem Wartungstechniker zur schnelleren Problemidentifizierung dient und bei Inanspruchnahme des Wartungsdienstes anzugeben ist. -
Seite 17: Transportband (Optional)
Dokumente am Ende des Bandes ankommen. Die Verarbeitung beginnt wieder, wenn die Dokumente vom Band genommen werden. Die Stromversorgung von 24 VDC erfolgt, über IM-35/ IM-30 oder, über ein externes Netzteil (PS-1/PS-3). Figure 7.1 Installation 7.2.1 Netzteil Das Verbindungskabel vom LC-1A wird am IM-35/ IM-30 angeschlossen. -
Seite 18: Optionen
Es ist möglich, die Führungsrolle 180° zu drehen, um den richtigen Ausstoß zu erreichen. Optionen 7.4.1 Externes Netzteil Die Stromzufuhr für LC-1A kann, über IM- 35/IM-30 erfolgen oder durch ein separates externes Netzteil (PS-1 oder PS-3). Ein Beispiel für PS-1 ist in Abbildung 7.4 wiedergegeben. Figure 7.4 Anschlichen des externen Netzteils •... -
Seite 19: Spezifikationen
SPEZIFIKATIONEN Technische Daten IM-30 Modell IM-30 (LO-1) Brieföffner für mittlerer Einsatzhäufigkeit. 2400 Umschläge pro Stunde, Geschwindigkeit hängt von Theoretische der Betriebsart ab. Höchstgeschwindigkeit 100 V AC / 50 Hz / 2.6 Ampère Strombedarf/- 115 V AC / 60 Hz / 2.7 Ampère verbrauch 220 - 240 V AC / 50 Hz / 1.2 Ampère... - Seite 20 Type Transportband für IM-35/IM-30 Theoretische 150 mm/s (mit IM-35, IM-30) Höchstgeschwindigkeit Strombedarf/- 24V - 300mA geliefert durch IM-35/IM-30 (bis maximal zwei verbrauch Transportbände) oder von einen Adapter EMV-Zertifizierung gemäß EMV-Richtlinie. Abnahmen FCC-Zertifizierung gemäß 47CFR, Teil 15. CB-Zertifizierung gemäß IEC 62368-1.
-
Seite 21: Jobkarte
JOBKARTE Jobnummer Anwendung...
