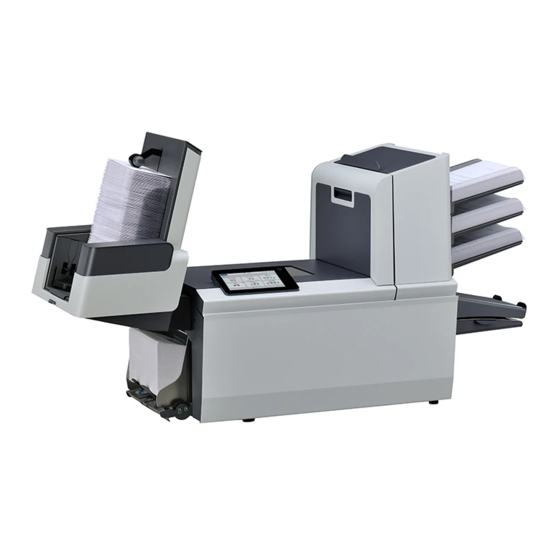

quadient DS-77iQ Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. quadient Anleitungen
  4. Büroausstattung
  5. DS-77iQ
  6. Bedienungsanleitung
quadient DS-77iQ Bedienungsanleitung

quadient DS-77iQ Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Inhaltsverzeichnis

1
Wichtige Hinweise ........................................................................................1
Sicherheit.........................................................................................................1
Konformit tserkl rung (nur EU).......................................................................1
Informationen zu dieser Anleitung...................................................................1
2
Funktionsweise dieser Hilfe ........................................................................3
Hilfe-Menü........................................................................................................3
Bedienungsanleitung........................................................................................4
Fernwartung (optional).....................................................................................5
3
Informationen zu Ihrem Dokumentsystem .................................................6
Einführung........................................................................................................6
Systemübersicht...............................................................................................7
Betriebskontrollen............................................................................................8
Bedienfeld......................................................................................................10
Einschalten....................................................................................................11
Bedienung über den Touchscreen.................................................................12
Informationen zu Jobs....................................................................................16
Job-Liste........................................................................................................17
Job-Übersicht.................................................................................................18
Dokumentzuführung mit hoher Kapazit t.......................................................22
MaxiFeeder....................................................................................................23
Vertikale Ablage mit hoher Kapazit t.............................................................24
Seitenausgang...............................................................................................25
Auffangkorb....................................................................................................25
AIMS (Automatisches Kuvertier-Management-System).................................26
Herunterfahren des Systems.........................................................................26
4
Arbeiten mit Jobs .......................................................................................27
Einführung......................................................................................................27

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für quadient DS-77iQ

Inhaltszusammenfassung für quadient DS-77iQ

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Hinweise ..................1 Sicherheit......................1 Konformit tserkl rung (nur EU)...............1 Informationen zu dieser Anleitung..............1 Funktionsweise dieser Hilfe ................3 Hilfe-Menü......................3 Bedienungsanleitung..................4 Fernwartung (optional)..................5 Informationen zu Ihrem Dokumentsystem ..........6 Einführung......................6 Systemübersicht....................7 Betriebskontrollen....................8 Bedienfeld......................10 Einschalten....................11 Bedienung über den Touchscreen..............12 Informationen zu Jobs..................16 Job-Liste......................17 Job-Übersicht....................18 Dokumentzuführung mit hoher Kapazit t............22 MaxiFeeder....................23...
  • Seite 2 Verwenden von vorhandenen Jobs..............27 Erstellen eines neuen Jobs................28 Informationen zu automatischen Jobs............29 Erstellen von automatischen Jobs..............29 Erstellen von manuellen Jobs................30 Erstellen einer Testbriefsendung..............42 Briefsendungen....................48 Wechseln zu einer anderen Zufuhrablage.............53 Verbinden von Zufuhrablagen................54 Ändern eines Jobs..................55 Speichern von Jobs..................55 Entfernen oder Verschieben von Beilagen.............56 Kopieren eines Jobs..................57 Löschen eines Jobs..................57 Umbenennen eines Jobs................58...
  • Seite 3 Ping-Test......................106 Voreinstellungen...................107 AIMS-Einstellungen..................107 Lesung .......................109 Einführung....................109 BCR-Codebeschreibung................110 OMR-Codebeschreibung................116 Flex-Lesung - Codebeschreibung..............119 Erstellen von Jobs mit Lesung..............120 Leseeinstellungen..................124 Wartung durch den Bediener ..............126 Wartungsplan....................126 Reinigen und Ersetzen der Bürsten.............127 Ersetzen oder Reinigen des Anfeuchtfilzes..........128 Kalibrieren von Fotozellen................129 Fehlersuche ....................132 Meldungen....................132 Beheben von Staus..................135 Problembehandlung durch den Bediener.............138 Tabelle zur Problembehandlung..............138 Spezifikationen ..................143...

  • Seite 5: Wichtige Hinweise

    Wichtige Hinweise Sicherheit Stellen Sie sicher, dass Sie die Sicherheitsanforderungen in diesem Sicherheitshandbuch gelesen und vollst ndig verstanden haben. Konformitätserklärung (nur EU) Das in diesem Handbuch beschriebene Produkt entspricht den Anforderungen der zutreffenden Richtlinien. Weitere Informationen finden Sie in der Konformit tserkl rung. Wenden Sie sich an die zust ndige Vertretung, um dieses Dokument zu erhalten.
  • Seite 6 Symbole In dieser Anleitung werden die nachfolgend aufgeführten Symbole verwendet. Symbol Aussage WARNUNG: Weist auf ein Sicherheitsrisiko für Personen hin. ACHTUNG: Weist auf ein Risiko für die Ausrüstung oder die Postsen- dung hin, das durch eine von Ihnen vorgenommene Aktion hervorgerufen werden kann.

  • Seite 7: Funktionsweise Dieser Hilfe

    Funktionsweise dieser Hilfe Hilfe-Men Die Hilfe-Schaltfl che [?] ermöglicht den Zugriff auf Hilfethemen über ein Pulldown-Menü. Der Inhalt des Hilfemenüs kann je nach Situation unterschiedlich sein. Das Hilfemenü kann die folgenden Themen enthalten: • Suchen: Suchfunktion zur Suche nach einem bestimmten Thema. •...

  • Seite 8: Bedienungsanleitung

    Bedienungsanleitung Sie können diese Benutzeranleitung wie folgt verwenden (siehe Beispiel Englisches Benutzerhandbuch): Die Inhaltsübersicht verwenden, um die Inhaltsangaben zu lesen. Um nach Themen zu suchen, geben Sie einen Suchbegriff in die Suchleiste ein und drücken Sie die Schaltfl che "Suche". Wenn Sie fertig sind, schließen Sie die Bedienungsanleitung über die Schaltfl che "Schließen"...

  • Seite 9: Fernwartung (Optional)

    Fernwartung (optional) Auskunft, ob diese Funktion für Ihr System/Ihre Organisation verfügbar ist, erteilt Ihnen Ihre zust ndige Vertretung. Das System muss mit dem Internet verbunden sein. Die (Online-)Fernwartung ist ein Tool für Helpdesk-Hinweise. Den Fernwartungsbildschirm rufen Sie auf, indem Sie im Hilfe-Menü auf die Schaltfl che "Fernwartung" tippen. Fügen Sie den vom Kundendienstmitarbeiter bereitgestellten Kundendienstschlüssel hinzu und befolgen Sie die Anweisungen des Kundendienstmitarbeiters.

  • Seite 10: Informationen Zu Ihrem Dokumentsystem

    Informationen zu Ihrem Doku- mentsystem Einf hrung Das System ist ein Falz- und Kuvertiersystem zur einfachen Verarbeitung von Postgütern. Das System übernimmt folgende Aufgaben: • Dokumente zuführen • Dokumente falzen • Dokumente in Kuverts einfügen • Kuverts verschließen • Kuverts ablegen Die automatische Überwachung stellt die richtige Anzahl von Dokumenten pro Kuvert sicher.

  • Seite 11: System Bersicht

    System bersicht Die Abbildung zeigt eine Übersicht über das System. Dokumentzuf hrungen (1) Die Zuführung stellt die zuführende Komponente des Systems dar. Es sind zwei Zuführungstypen verfügbar: die automatische und die Spezialzuführung. Die automatische Zuführung erfordert keine Anpassungen hinsichtlich der Separation. Sie können ein oder mehrere Dokumente (Mehrfachzuführung) über die Zuführung zuführen.

  • Seite 12: Betriebskontrollen

    Falzeinheit (3) Die Falzeinheit falzt die Dokumente. Folgende Falztypen sind möglich (siehe Terminologie auf Seite 149): • Kein Falz • Einbruchfalz • Wickelfalz • Z-Falz • Doppelparallelfalz Kuvertzuf hrung (4) Vom Benutzer auf einen Stapel gelegte Kuverts werden dem System durch die Kuvertzuführung einzeln zugeführt.
  • Seite 13 A - Kuvertablage (optional) K - Fotozellen B - Kuvertführung (optional) L - Balg C - Display mit Bedientasten M - Entstörhebel D - Obere Einheit N - Verschließflüssigkeitsbeh lter E - Sperrgriff der oberen Einheit O: Vordere Abdeckung (Lineal auf der Innen- seite) F - Dokumentzuführungen P: R ndelrad für Seitenführungseinstellung...

  • Seite 14: Bedienfeld

    Bedienfeld Ein/Aus (B): Über die berührungsempfindliche Taste oben rechts an der Anzeige kann das System ein- und ausgeschaltet werden. Wenn das System über eine Stunde lang nicht verwendet wird, schaltet das System automatisch ab, um Strom zu sparen. Status-LED (C): Der Betriebszustand der Maschine wird über eine Status-LED angezeigt. Bei grün leuchtender LED ist das System eingeschaltet, bei rot blinkender LED ist es ausgeschaltet.

  • Seite 15: Einschalten

    Einschalten So starten Sie das System: System an die Stromversorgung anschließen. Die Maschine kann schweren Schaden nehmen, wenn sie an eine falsche Netzspannung angeschlossen wird. Überprüfen Sie daher, ob die lokale Spannung mit der Angabe auf dem Typenschild übereinstimmt, bevor Sie die Maschine anschließen. Drücken Sie den Ein-/Ausschalter neben der Anzeige.

  • Seite 16: Bedienung Über Den Touchscreen

    Auf dem Touchscreen wird die Anzeige "Jobliste" angezeigt. Bedienung ber den Touchscreen Der Touchscreen wird wie ein Tablet-Computer bedient: • Tippen : Den Bildschirm mit dem Finger berühren und dann wieder loslassen. • Wischen: Den Bildschirm berühren, gedrückt halten und den oder die Finger nach links, rechts, oben oder unten bewegen.
  • Seite 17 Tippen...
  • Seite 18 Wischen...
  • Seite 19 Tippen und halten...

  • Seite 20: Informationen Zu Jobs

    Fingerspitzen auseinanderbewegen/zusammenf hren (nur in der Hilfe/im Inhaltsbrowser verf gbar) Informationen zu Jobs Wenn Sie eine große Menge von Briefsendungen desselben Typs verarbeiten müssen (z. B. Rechnungen), können Sie die Eingaben als "Job" speichern. Beim n chsten Mal w hlen Sie einfach den Job aus und können so unmittelbar starten, ohne Einstellungen definieren zu müssen.

  • Seite 21: Job-Liste

    Folgende Eingaben werden im Job gespeichert: • Kuverttyp/-größe • Verschließen ein/aus • Welche Dokumentzuführungen verwendet, wie viele Dokumente über die einzelnen Zuführungen zugeführt werden sollen und die Dokumenthöhe für die einzelnen Zuführungen; • Zuführungsverknüpfung ein/aus • Einbeziehen von Rückumschl gen oder Beilagenkarten •...

  • Seite 22: Job-Übersicht

    Nach dem Starten des Systems wird das Menü "Job-Liste" angezeigt. Hier können Sie Folgendes durchführen: Auf (1) tippen, um einen neuen Job zu erstellen. Auf (2) tippen, um das Menü "Einstellungen" für Bediener zu öffnen. Für als Manager angemeldete Benutzer umfasst das Menü "Einstellungen" auch erweiterte Einstellungen (siehe Menü...
  • Seite 23 Über diesen Bildschirm können die folgenden Einstellungen ge ndert werden: • Z hlereinstellungen (siehe Ändern der Z hlereinstellungen auf Seite 38) • Job-Eingaben (siehe Ändern von Jobs auf Seite 55). • Dokumente zwischen Zuführungen bewegen (siehe Wechseln zu einer anderen Zufuhrablage auf Seite 53) •...
  • Seite 24 Nachfolgend sind einige Symbole und ihre Beschreibungen aufgelistet. Hauptdokument. Dokument mit Lesung Zeigt die richtige Dokumen- Zeigt die richtige Dokumen- tausrichtung; A ist die Adres- tausrichtung; A ist die Adres- Tagespost Beilage Funktion zum manuellen Einlegen von Briefsendungen in das System. Benachrichtigung Neben einem Ausrufungszei- chensymbol wird eine Mel-...
  • Seite 25 Kuvert, Verschließen ein Kuvert, Verschließen aus Kuverts werden verschlos- Kuverts werden nicht ver- sen. Das Symbol zeigt die schlossen. Das Symbol zeigt richtige Ausrichtung des Ku- die richtige Ausrichtung des verts. Kuverts. Wenn das Verschließen aus- geschaltet ist, wird die La- sche des Kuverts geschlos- sen, aber nicht angefeuchtet.

  • Seite 26: Dokumentzuführung Mit Hoher Kapazit T

    Schaltfläche "Job-Liste" Stopp-Schaltfläche Durch Tippen auf diese Schaltfl che zum Stoppen Schaltfl che wird der Bild- des Systems. Die aktuelle schirm "Job-Liste" geöffnet. Briefsendung wird fertigge- stellt und das System h lt an, leer und bereit für einen neu- en Satz. Bearbeiten-Schaltfläche Speichern-Schaltfläche Ermöglicht das Bearbeiten...

  • Seite 27: Maxifeeder

    MaxiFeeder Der maxiFeeder ist eine Zuführung, die eine hohe Anzahl von Dokumenten aufnehmen kann. Diese Zuführung wurde für den Einsatz mit Rückumschl gen entwickelt, kann aber auch für Standarddokumente mit einer L nge bis 156 mm (6,1 in) verwendet werden. Weitere Informationen zur Bedienung des maxiFeeder finden Sie im Thema Einlegen von Dokumenten in den maxiFeeder...

  • Seite 28: Vertikale Ablage Mit Hoher Kapazit T

    Vertikale Ablage mit hoher Kapazität Die vertikale Ablage mit hoher Kapazit t kann zum Stapeln gefüllter Kuverts verwendet werden. Die vertikale Ablage kann bis zu 325 gefüllte Kuverts aufnehmen. Bei einer vertikalen Ablage mit hoher Kapazit t die Seitenführungen folgendermaßen einstellen: Seitenführungen mit Rad A so anpassen, bis sich ein Spielraum von 3 bis 5 mm zwischen den Kuverts und den Seitenführungen ergibt.

  • Seite 29: Seitenausgang

    Seitenausgang Das System kann mit einem Seitenausgang und einer Ablage ausgestattet werden. Der Seitenausgang ermöglicht das Anbringen eines Transportbands oder eines Frankiersystems am System. Der Seitenausgang kann auch mit einer Ablage verwendet werden, um vertikales Stapeln (siehe Abbildung) zu ermöglichen. Die Ablage wird zusammen mit dem Seitenausgang geliefert.

  • Seite 30: Aims (Automatisches Kuvertier-Management-System)

    Das System kann mit einer einfachen Auffangschale am Ausgang ausgestattet werden. Wenn die Auffangschale angebracht ist, werden Dokumente (ob eingelegt oder nicht) zum hinteren Ausgang transportiert. AIMS (Automatisches Kuvertier-Management-System) Das AIMS (Automatisches Kuvertier-Management-System) ist eine optionale Softwarefunktion. AIMS ist ein Softwaresystem, das den Fortschritt der Dokumentverarbeitung in Echtzeit über ein Dokumentensystem (Falz-/Kartoniereinheit) überwacht und unterschiedlich umfangreiche Berichte bereitstellt.

  • Seite 31: Arbeiten Mit Jobs

    Arbeiten mit Jobs Einf hrung Mit dem System können Briefsendungen auf die folgenden Weisen verarbeitet werden: • Verwenden von vorhandenen Jobs: Vorhandene Jobs werden in der Job-Liste angezeigt und über den "automatischen" oder "manuellen" Job-Erstellungsprozess gespeichert. Wie ein vorhandener Job verwendet werden kann, wird unter Verwenden von vorhandenen Jobs auf Seite 27 beschrieben.

  • Seite 32: Erstellen Eines Neuen Jobs

    Die Testbriefsendung prüfen. Wenn die Testbriefsendung in Ordnung ist: Auf [Start] tippen. Wenn die Testbriefsendung nicht in Ordnung ist: Die Adressposition oder die Kuvertanschlagsposition justieren oder die Job-Eingaben prüfen und anpassen. Sie können auf die Z hler-Schaltfl che tippen, um die Z hler einzustellen.

  • Seite 33: Informationen Zu Automatischen Jobs

    Informationen zu automatischen Jobs Sie können jeden automatisch erstellten Job speichern und wie jeden anderen Job bearbeiten. Bei automatischen Jobs werden Briefsendungen gem ß den folgenden Regeln verarbeitet: • Die Maschine entnimmt aus jeder gefüllten Zuführung ein Blatt. • Die aufgenommenen Dokumente werden ggf. gefalzt und kuvertiert. •...

  • Seite 34: Erstellen Von Manuellen Jobs

    Darauf achten, dass Adressposition und Position des Kuvertanschlags richtig sind. Ist dies nicht der Fall, müssen die Adressposition auf Seite 46 und die Kuvertanschlagsposition auf Seite 43 angepasst werden. Sie können auf das Z hlersymbol tippen, um die Z hler einzustellen, falls erforderlich. Siehe Z hlereinstellungen auf Seite 38.

  • Seite 35: Briefeingaben

    Kuverteinstellungen eingeben (siehe Kuvert ausw hlen auf Seite 31). Briefeingaben Kuvert auswählen Auf [Kuvert] tippen. Ein vordefiniertes Kuvert ausw hlen oder ein benutzerdefiniertes Kuvert erstellen Seite 50. Wahlweise auf [Kuvert verwenden] tippen, um das Verwenden von Kuverts auszuschalten, wenn ein Job ohne Verwenden von Kuverts erstellt werden soll. Auf [Verschließen] tippen, um das Verschließen ein- oder auszuschalten.

  • Seite 36: Hauptdokument Auswählen

    Hauptdokument auswählen Auf [Hauptdokument] tippen. Ein vordefiniertes Dokument ausw hlen oder ein benutzerdefiniertes Dokument erstellen auf Seite 52. Die [Anzahl] ndern, um mehr als ein Dokument aus einer Zuführung hinzuzufügen (Mehrfacheinzug). Wahlweise auf "Tagespost" tippen, um die Tagespost zu aktivieren (siehe auch Tagespost auf Seite 49), oder auf [Erweitert] tippen, um die DBK-Eingaben...

  • Seite 37: Beilage Auswählen

    Auf [Erweitert] tippen. Auf die Doppelblattzuführungskontrolle (DBK) tippen, um sie ein- oder auszuschalten. Die Einstellungen durch Tippen auf [Auswählen] best tigen und mit den Dokumenteinstellungen fortfahren. Beilage auswählen Auf [Beilage hinzuf gen] tippen. Als Beilage ein vordefiniertes Dokument ausw hlen oder ein benutzerdefiniertes Dokument erstellen (siehe Benutzerdefiniertes Dokument erstellen) auf Seite 52.

  • Seite 38: Falzeingaben

    Die Beilageneinstellungen durch Tippen auf [Auswählen] best tigen. Falzeingaben einstellen (siehe Falzeingaben auf Seite 34). Falzeingaben Standardm ßig schl gt das System den sinnvollsten Falztyp vor. Dieser Falztyp wird hervorgehoben. Sie können jedoch einen anderen Falztyp ausw hlen und dessen Einstellungen ndern.

  • Seite 39: Ausgangseinstellungen

    Ausgangseinstellungen Als Ausgang ist standardm ßig der feste Ausgang ausgew hlt. Optional auf die Schaltfl che [Erweitert] tippen, um "Erweiterte Einstellungen" jobspezifisch festzulegen. Auf [>] tippen. Jobdefinition abschließen und den Job starten (siehe Abschließen der Jobdefinition und Starten des Jobs auf Seite 40) oder die Z hler einstellen (siehe Z hlereinstellungen Seite 38).
  • Seite 40 die Anzahl von Impulsen an. Ein negativer Wert bedeutet, dass das Verschließen vorgezogen wird, ein positiver Wert bedeutet, dass das Verschließen verzögert wird. Eine Zahl zwischen -20 und 20 kann eingegeben werden. • Systemausgabe: Modus 1 Modus 2 Modus 1 konzentriert sich auf die Vielseitigkeit von Papierparametern (Papierdicke, Dokumentl nge), d.
  • Seite 41 zuletzt verl sst. Das Dokument wird nicht gefaltet. W hrend der Kuvertierung werden die Dokumente des Satzes neu angeordnet. Die Bedingungen sind: • Für die BRE wird kein Mehrfacheinzug verwendet. • Das direkt unter dem BRE befindliche Dokument muss mindestens 60 mm (2,4 Zoll) höher sein als der BRE.

  • Seite 42: Ändern Der Zählereinstellungen

    Ändern der Zählereinstellungen Die Z hlereinstellungen h ngen vom Job ab.
  • Seite 43 Im Untermenü "Z hler" können Sie den Job-Tagesz hler, den Stoppz hler und den Z hler für Jobs gesamt zurücksetzen. Die folgende Abbildung zeigt das Untermenü "Z hler": • Jobz hler (wie angezeigt), der Job-Tagesz hler: Anzahl der mit diesem Job verarbeiteten Briefsendungen nach dem Tippen auf [Start].

  • Seite 44: Abschließen Der Jobdefinition Und Starten Des Jobs

    Auf die Schaltfl che für den Job-Tagesz hler tippen, um ihn auf Null zurückzusetzen. Auf die [Ein/Aus]-Schaltfl che tippen, um den Stoppz hler ein- oder auszuschalten. Wenn Sie den Stoppz hler einschalten, können Sie einen Wert für "Bei Wert anhalten" eingeben.
  • Seite 45 Auf [1x] tippen, um eine Testbriefsendung zu erstellen (siehe Testbriefsendung Seite 42). Den Job ggf. speichern (siehe Speichern von Jobs auf Seite 55). Auf [Start] tippen, um den Job zu starten.

  • Seite 46: Erstellen Einer Testbriefsendung

    Erstellen einer Testbriefsendung Erstellen einer Testbriefsendung Bevor ein vorhandener Job oder ein neuer, manuell erstellter Job gestartet wird, ist es möglich, eine Testbriefsendung zu erstellen. Dieser Testlauf dient zum Validieren der Einstellungen des Dokumentsystems: • Überprüfen der korrekten Adressposition im Kuvertfenster. Siehe Justieren der Adressposition auf Seite 46.

  • Seite 47: Überpr Fen Der Kuvertierposition

    Überpr fen der Kuvertierposition Diese Einstellung muss nur bei Problemen oder beim Wechseln des Kuverttyps überprüft werden. Um die gewünschte Kuvertierposition zu erreichen, muss die Falzlinie der Kuvertlasche richtig ausgerichtet werden. Gehen Sie folgendermaßen vor: Einen Job ausw hlen und auf [1x] (nur Kuvert) tippen. Auf Kuvertendposition tippen.
  • Seite 48 Die Falzlinie der Kuvertlasche durch Tippen auf die Pfeile an der blauen Markierung ausrichten. Auf die Schaltfl che [Test wiederholen] tippen, um ein weiteres Kuvert abzurufen. (Hinweis: Die obere Einheit muss geschlossen sein.) Die Ausrichtung erneut prüfen. Auf den Pfeil unten rechts tippen, wenn die Ausrichtung in Ordnung ist. Die Kuvertierfinger wie angegeben positionieren.

  • Seite 49: Kuvertierfingerposition Justieren

    Kuvertierfingerposition justieren Falls die Kuvertierfinger nicht richtig positioniert sind, die Position folgendermaßen justieren: R ndelrad C über den einzelnen Öffnungslaschenn lösen. Alle Öffnungslaschen A so einstellen, dass die Spitze etwa 5 mm (0,2 Zoll) in das Kuvert ragt. R ndelrad wieder festziehen. Die Öffnungslaschen können seitlich an die gewünschte Position verschoben werden.

  • Seite 50: Justieren Der Adressposition

    Justieren der Adressposition Wenn die Adresse des Postguts nicht ordnungsgem ß im Kuvertfenster positioniert ist, können Sie die Adressposition wie folgt ndern: Die Adressposition kann nur justiert werden, nachdem eine Testbriefsendung erstellt wurde (mit Hilfe der Schaltfl che [1x]). Einen Job ausw hlen und auf 1x tippen. Auf Ausgewählter Ausgang tippen.
  • Seite 51 Auf Adressposition nicht korrekt tippen. Adressposition ndern: Positionsanzeige an die richtige Position schieben. Auf die Schaltfl che [Test wiederholen] tippen, um eine weitere Testbriefsendung zu erstellen, oder auf [√] tippen, um die Einstellungen zu best tigen.

  • Seite 52: Briefsendungen

    Briefsendungen Justieren der Separation von Spezialzuf hrungen Justieren Sie die Separation von Spezialzuführungen wie folgt: Knopf A nach vorne drücken, bis dieser klickt. Knopf A entgegen dem Uhrzeigersinn drehen, um den Abstandhalter zu öffnen. Ein Dokument auf die Zufuhrablage legen und in das System schieben, bis es sich nicht weiter voranschieben l sst.

  • Seite 53: Verarbeiten Einer Briefsendung Mit R Ckumschlag Oder Beilagen

    Knopf A wieder zurückziehen, wenn Sie fertig sind. Verarbeiten einer Briefsendung mit R ckumschlag oder Beilagen Eine Briefsendung mit Rückumschlag (BRE) oder Beilage besteht aus einem Hauptdokument (Adresstr ger), einem BRE oder einer Beilage und möglicherweise weiteren Beilagen. Dieser Satz wird in ein Kuvert eingefügt. Im Menü...

  • Seite 54: Erstellen Von Jobs Mit Benutzerdefinierten Kuverts

    Linke Seitenführung A der oberen Zuführung nach unten kippen. Jetzt wird der Tagespostschalter B angezeigt. Schalter B nach rechts schieben, um die Tagespostfunktion zu aktivieren. Die Seitenführung A nach oben klappen. Dokument oder Dokumentensatz in die Zufuhrablage einlegen. Das Dokument oder der Dokumentensatz wird gefalzt und kuvertiert, wie im gew hlten Job definiert.
  • Seite 55 Auf [Einstellungen] unter "Benutzerdefiniert (Kuvert)" tippen. Kuverthöhe eingeben. Auf die Registerkarte [Klappe] tippen, falls Sie Kuverts mit offener Klappe verwenden. Ausw hlen, ob Sie Kuverts mit den Laschen nach oben (Ein) oder mit den Laschen nach unten (Aus) zuführen möchten. Auf [√] tippen, um die benutzerdefinierten Kuverteinstellungen zu speichern und zu schließen.

  • Seite 56: Erstellen Von Jobs Mit Benutzerdefinierten Dokumenten

    Erstellen von Jobs mit benutzerdefinierten Dokumenten Sicherstellen, dass Ihre benutzerdefinierten Dokumente die Spezifikationen erfüllen (siehe Dokumentspezifikationen auf Seite 145). Einen manuellen Job wie unter Einen manuellen Job erstellen auf Seite 30 angegeben erstellen und ein benutzerdefiniertes Dokument als Hauptdokument oder Beilage ausw hlen.

  • Seite 57: Wechseln Zu Einer Anderen Zufuhrablage

    "Falzeingaben" und "Ausgangseinstellungen" vervollst ndigen, um die Job-Eingaben fertigzustellen. In der Job-Übersicht auf [Speichern] tippen, um den Job zu speichern. Den Anweisungen unter "Erstellen einer Testbriefsendung" auf Seite 42 folgen. Wechseln zu einer anderen Zufuhrablage Sie können die Reihenfolge der Dokumente in der Briefsendung nicht durch Wechseln der Zuführungen ndern.

  • Seite 58: Verbinden Von Zufuhrablagen

    Verbinden von Zufuhrablagen Zufuhrablagen werden wie folgt verbunden: Einen Job aus der Job-Liste ausw hlen. Auf die Zufuhrablage tippen, die mit einer anderen Zufuhrablage verbunden werden soll. Das Verbindungssymbol wird angezeigt. Auf das Verbindungssymbol tippen. Die Abbildung zeigt ein Beispiel für verbundene Zuführungen. Auf [Speichern] tippen, um die Verbindung für den Job zu speichern.

  • Seite 59: Ändern Eines Jobs

    Ändern eines Jobs So ndern Sie einen vorhandenen Job: In der Job-Liste den zu bearbeitenden Job ausw hlen. Auf [Bearbeiten] tippen. Wenn Sie auf [Bearbeiten] tippen, werden Sie durch den Jobablauf geleitet, um die gewünschten Änderungen vorzunehmen. Die gewünschten Änderungen vornehmen. Wenn die Job-Programmierung abgeschlossen ist, auf [Speichern] tippen, um die Änderungen zu speichern.

  • Seite 60: Entfernen Oder Verschieben Von Beilagen

    Bei Bedarf eine Beschreibung des Jobs hinzufügen. Die Beschreibung wird in der Job-Liste angezeigt. Auf [√] tippen, um den Job zu speichern. Der Job wird zur Job-Liste hinzugefügt. Entfernen oder Verschieben von Beilagen Wenn Sie eine Beilage aus dem Job entfernen möchten oder die Reihenfolge der Beilagen ndern möchten, gehen Sie wie folgt vor: In der Job-Liste den zu bearbeitenden Job ausw hlen.

  • Seite 61: Kopieren Eines Jobs

    Auf die Pfeilschaltfl chen [>] tippen, um die anderen Jobdefinitionsschritte zu überspringen und den Job-Editor zu schließen. Auf [Speichern] tippen, um die Änderungen zu speichern. Auf [1x] tippen, um sicherzustellen, dass die Kuvertierposition und die Adressposition richtig sind (siehe Überprüfen der Kuvertierposition auf Seite 43 und Justieren der Adressposition...

  • Seite 62: Umbenennen Eines Jobs

    Auf [Löschen] tippen. Zum Best tigen auf [√] tippen. Umbenennen eines Jobs So benennen Sie einen Job um: In der Job-Liste auf den Job tippen und halten. Auf [Umbenennen] tippen. Den Namen des neuen Jobs eingeben und auf [√] tippen.

  • Seite 63: Sperren Eines Jobs

    Sperren eines Jobs So sperren Sie einen vorhandenen Job: Als Manager anmelden. In der Job-Liste auf den Job tippen und halten. Auf [Sperren] tippen. Zum Best tigen auf [√] tippen. Der Job wird in der Job-Liste mit einem Vorh ngeschloss angezeigt. Wenn der Manager angemeldet ist, ist das Vorh ngeschloss geöffnet.

  • Seite 64: Bef Llen Des Systems

    Bef llen des Systems Dokumentausrichtung Der Touchscreen zeigt, wie Dokumente und Kuverts in die Zuführungen eingelegt werden. Die Tabelle erl utert die Bedeutung der Symbole: Adressträger mit Vorderseite nach oben und vorn (Adresse oben) Adresstr ger mit Vorderseite nach unten und hinten (Adresse oben) Beilage mit Vorderseite nach oben Beilage mit Vorderseite nach unten...

  • Seite 65: Installieren Der Dokumentzufuhrablagen

    Dokumentzufuhrablagen Installieren der Dokumentzufuhrablagen Die Dokumentzufuhrablagen in Position bringen: Dokumentzufuhrablage leicht schr g halten, wie in der Abbildung gezeigt. Vorderes Ende der Dokumentzufuhrablage unterhalb der beiden schwarzen Rollen platzieren...

  • Seite 66: Justieren Der Seitenf Hrungen

    Dokumentzufuhrablage nach oben schieben (dabei die schwarzen Rollen anheben), bis die Zufuhrablage "eingehakt" werden kann Dokumentzufuhrablage auf die Maschine zu bewegen und Haken über die Befestigungen (auf beiden Seiten) schieben Die Dokumentzufuhrablage muss auf der Maschine aufliegen Justieren der Seitenf hrungen Um die Seitenführungen anzupassen, entfernen Sie am besten die Dokumentzufuhrablage wie folgt von der Zuführung: Hebel A nach unten ziehen.
  • Seite 67 Dokumentzufuhrablage zum Entriegeln anheben und anschließend aus der Zuführung ziehen. Drehknopf B um eine halbe Drehung lösen. Seitenführungen in der Mitte anfassen und so weit wie möglich auseinander ziehen. Einen kleinen Stapel Dokumente zwischen die Seitenführungen legen. Seitenführungen in der Mitte anfassen und in Richtung der Dokumente drücken. Der Abstand zwischen den Seitenführungen und den Dokumenten sollte nur so viel Spiel haben, dass diese frei bewegt werden können.

  • Seite 68: Einlegen Von Dokumenten

    Einlegen von Dokumenten Füllen Sie die Dokumentzufuhrablage wie folgt: Die linke Seitenführung A öffnen, indem diese nach unten gekippt wird. Die Zuführrollen werden automatisch angehoben. Einen Stapel Dokumente zwischen die Seitenführungen legen Linke Seitenführung erneut nach oben kippen.

  • Seite 69: Dokumenttrennung

    Dokumenttrennung Mit dem Begriff "Dokumenttrennung" ist die Einstellung gemeint, die zum Trennen des obersten Dokuments von den übrigen Dokumenten auf dem Stapel erforderlich ist. Hierdurch wird verhindert, dass zu viele Dokumente gleichzeitig vom Stapel eingezogen werden. Die Dokumenttrennung für die automatischen Zuführungen wird automatisch festgelegt. Es sind keine manuellen Justierungen erforderlich.
  • Seite 70 Seitenführungen durch Drehen des R ndelrads A so einstellen, dass die Dokumente/Rückumschl ge genau passen und noch genügend Spiel bleibt. Zu viel Spiel verursacht Schieflauf. Element Beschreibung R ndelrad zum Justieren der Seitenführungen Griff zum Entriegeln der Zuführplatte E (mit C verwenden) Griff zum Entriegeln der Zuführplatte E (mit B verwenden) (Manueller) Separationsregler Zuführplatte...

  • Seite 71: Justieren Der Maxifeeder-Dokumenttrennung

    Justieren der maxiFeeder-Dokumenttrennung Element Beschreibung R ndelrad zum Justieren der Seitenführungen Griff zum Entriegeln der Zuführplatte E (mit C verwenden) Griff zum Entriegeln der Zuführplatte E (mit B verwenden) (Manueller) Separationsregler Zuführplatte...
  • Seite 72 Wenn der maxiFeeder an einer Zuführung mit automatischer Separation verwendet wird, wird die Separation automatisch eingestellt. Der maxiFeeder kann auch an einer Zuführungsposition mit manuell eingestellter Separation verwendet werden. Gehen Sie zum Einstellen folgendermaßen vor: Die Dokumentzufuhrablagen 2 und 3 entfernen. Die unterste Zuführung ist Zuführung 1.

  • Seite 73: Einlegen Von Dokumenten (Maxifeeder)

    Einlegen von Dokumenten (maxiFeeder) Beim Füllen des maxiFeeder ist darauf zu achten, dass die Dokumente/Rückumschl ge parallel zur Zuführplattenvorrichtung positioniert werden, um eine korrekte Zuführung sicherzustellen. Die Zuführplattenvorrichtung wird automatisch angehoben (wenn das System die Verarbeitung beginnt), bis sich Dokumente/Rückumschl ge unter den Papiereinziehern aus Gummi befinden.
  • Seite 74 Element Beschreibung R ndelrad zum Justieren der Seitenführungen Griff zum Entriegeln der Zuführplatte E (mit C verwenden) Griff zum Entriegeln der Zuführplatte E (mit B verwenden) (Manueller) Separationsregler Zuführplatte Die beiden blauen Griffe B und C zusammendrücken Die Zuführplattenvorrichtung E in die hintere Position schieben. Dokumentenstapel auflockern und in der Zufuhrablage ablegen.
  • Seite 75 Dokumentzuf hrung mit hoher Kapazität Justieren der Seitenf hrungen So passen Sie die Seitenführungen B an: Knopf D, der sich unterhalb der Zufuhrablage befindet, um eine halbe Drehung lösen. Einen kleinen Stapel Dokumente zwischen die Seitenführungen legen. Drehen Sie Rad E. Der Abstand zwischen den Seitenführungen und den Dokumenten sollte nur so viel Spiel haben, dass diese frei bewegt werden können.

  • Seite 76: Einlegen Von Dokumenten (Dokumentzuf Hrung Mit Hoher Kapazität)

    Ziehen Sie Knopf D wieder an. Einlegen von Dokumenten (Dokumentzuf hrung mit hoher Kapazität) So füllen Sie die Dokumentzufuhrablage: Ziehen Sie den Hebel A nach unten. Die Zuführrollen C bewegen sich hinauf bis zum Füllstand. Einen Stapel Dokumente zwischen die Seitenführungen legen (max. 725 Blatt (80 g/m²).

  • Seite 77: Nachlegen Von Kuverts

    Hebel A lösen. Nachlegen von Kuverts Element Beschreibung Seitenführungsarretierung (verhindert versehentliches Verstellen). R ndelrad zum Einstellen der Seitenführung. Kuvertstütze, die den richtigen Zuführwinkel sicherstellt. Hebel zum Einstellen/Zurücksetzen der Kuvertseparation.
  • Seite 78 Das ordnungsgem ße Einlegen von Kuverts verhindert Papierstaus und Fehlzuführungen. Verifizieren, dass die Kuvertseparation und die Seitenführungen richtig eingestellt sind. Gehen Sie folgendermaßen vor: Der Feststellgriff A muss entriegelt sein. R ndelrad B drehen, um die Seitenführungen auseinander zu ziehen. Kuvertstütze C nach außen schieben.
  • Seite 79 Hebel D nach unten ziehen und ein Kuvert bis zu den Anschl gen einführen. Das Kuvert ist mit der Lasche nach unten und hinten (Unterseite des Kuverts zeigt zum System) positioniert. 10. Hebel D in die ursprüngliche Position bringen. Beim Zurückführen des Hebels wird die Separation auf die Kuvertdicke zwischen den Walzen eingestellt.

  • Seite 80: Auffüllen Des Verschlussflüssigkeitsbeh Lters

    11. Kuvertstapel auflockern und auf dem untersten Kuvert zwischen den Seitenführungen ablegen. Wenn Kuverts verformt sind, kann die Kuvertstütze auf einen Winkel eingestellt werden, um den Kuverttransport besser zu führen. Auff llen des Verschlussfl ssigkeitsbehälters Öffnen Sie die vordere Abdeckung B Füllen Sie den Flüssigkeitsbeh lter A bis zum Rand "Max"...
  • Seite 81 Schließen Sie die vordere Abdeckung B. Bevor der Job gestartet wird, warten Sie etwa fünf Minuten, damit die Bürsten die Flüssigkeit aufnehmen können, oder verwenden Sie feuchte Bürsten. Anweisungen zum Installieren von Bürsten finden Sie im Abschnitt Reinigen und Ersetzen der Bürsten auf Seite 127 der Bedienungsanleitung.

  • Seite 82: Einstellmen

    Einstellmen Ändern der Bildschirmanzeige Die in den Einstellungsmenüs (Bediener und Manager) angezeigten Informationen sind nicht immer sofort sichtbar. Gelegentlich wird das folgende Symbol angezeigt: . Mit diesem Symbol kann die Bildschirmdarstellung vergrößert werden. In den Anzeigeeinstellungen enth lt die Normalansicht Folgendes: Durch Tippen auf das Symbol wird die Ansicht vergrößert.

  • Seite 83: Menü "Einstellungen" Für Bediener Öffnen

    Die vergrößerte Ansicht enth lt das Symbol . Durch Tippen auf dieses Symbol wird die Bildschirmdarstellung wieder verkleinert (zurück zur Normalansicht). Durch zweimaliges Tippen auf den Touchscreen (in einem der Einstellungsmenüs) wird die Ansicht ebenfalls vergrößert oder verkleinert. Men "Einstellungen" f r Bediener öffnen Im Menü...
  • Seite 84 Auf [Anzeige-Eingaben] tippen, wenn Folgendes eingestellt werden soll: - "Tasten"-Klicken ein-/ausschalten - Lautst rke einstellen - Hintergrundbeleuchtung einstellen - Helligkeit einstellen Zum Einstellen von Hintergrundbeleuchtung und Helligkeit steht ein Testmuster als Referenz zur Verfügung. Auf [Lizenzinformationen] tippen, um weitere Informationen zu Open-Source-Lizenzen anzuzeigen.

  • Seite 85: Das Men "Einstellungen" F R Manager

    Das Men "Einstellungen" f r Manager Einstellungen für den Manager sind alle Einstellungen, die bei der Anmeldung als Manager (PIN-Code 2546) unter dem Menü "Einstellungen" angezeigt werden. Das folgende Flussdiagramm zeigt, welche Punkte über das Menü "Einstellungen für Manager" verfügbar sind.

  • Seite 86: Konfiguration

    Oben auf dem Touchscreen auf [Einstellungen] tippen. Konfiguration Konfiguration Das Menü "Konfiguration" enth lt die Informationen und Einstellungen zum Konfigurieren des Systems. Systeminfo Der Bereich "Systeminfo" des Menüs "Konfiguration" zeigt die folgenden Informationen an: • Seriennummer des Systems • Flex-Zertifikat – Diese Option wird für die Lesung verwendet. •...

  • Seite 87: Software Bersicht

    Software bersicht Der Bereich "Softwareübersicht" des Menüs "Konfiguration" zeigt die Softwareversionen an, die im gesamten System vorhanden sind.

  • Seite 88: Lizenzierte Optionen

    Lizenzierte Optionen Der Bereich "Lizenzierte Optionen" des Menüs "Konfiguration" zeigt die folgenden Informationen an: • Chip-ID • Seriennummer • Installierte Optionen Die installierten Optionen werden mithilfe von Lizenzcodes aktiviert. Die Lizenzcodes aktivieren zusammen mit der Identifizierungsnummer der Maschine die entsprechenden Optionen.

  • Seite 89: Online-Management Von Funktionen (Lizenzen)

    Online-Management von Funktionen (Lizenzen) Wenn das System beim Start mit einem Netzwerk verbunden ist, wird eine Online-Prüfung durchgeführt, um zu ermitteln, ob neue Funktionen/Lizenzen verfügbar sind. Neue Lizenzen werden automatisch installiert. Lizenzierte Option manuell hinzuf gen So wird eine lizenzierte Option manuell hinzugefügt: Im Bildschirm "Konfiguration", Bereich "Lizenzierte Optionen"...

  • Seite 90: Einstellung

    Einstellung Einstellung Das Menü "Einstellungen" enth lt spezifische Konfigurationseinstellungen für das System. Lokalisierung Auf [Lokalisierung] tippen, wenn der Dokumentstandard oder die Sprache ge ndert werden soll. Wenn Sie eine Tastatur benötigen, um z. B. einen Job-Namen einzugeben, gibt es eine spezielle Tastatur für Russisch, Tschechisch und Katakana.

  • Seite 91: Anzeige-Eingaben

    Anzeige-Eingaben Siehe das Menü "Einstellungen" für Bediener auf Seite 79 für den Bediener. Datum-Uhrzeit Auf [Datum/Uhrzeit] tippen, um Folgendes einzustellen: • Datum • Uhrzeit • Datumsformat – Zwischen drei Formaten der Datumsanzeige kann gew hlt werden: tt-mm-jjjj, mm-tt-jjjj oder jjjj-mm-tt. •...

  • Seite 92: Produktionseinstellungen

    Produktionseinstellungen Der Bereich "Produktionseinstellungen" des Menüs "Einstellungen" umfasst Einstellungen zum Bereinigen der Kuvertbahn, wenn ein (anderer) Job aus der Job-Liste ausgew hlt oder ein neuer automatischer Job gestartet wird. Der Bildschirm zeigt drei Optionen: • Immer • Fragen • Nie Es macht einen Unterschied, ob Sie von einem Job zu einem anderen (bestehenden) Job aus der Job-Liste wechseln, oder ob Sie einen neuen automatischen Job erstellen.
  • Seite 93 Wechseln zu einem bestehenden Job Bei Auswahl von "Immer": Nach einmaligem Tippen oder Tippen auf "Start": Es wird ein Popup-Fenster mit der Aufforderung angezeigt, die Kuverts zu entfernen oder ohne Bereinigung fortzufahren. Die folgenden zwei Optionen sind möglich: Der Benutzer entscheidet, das Kuvert zu entfernen: a.

  • Seite 94: Job-Eingaben

    Erstellen eines neuen automatischen Jobs Bei Auswahl von "Immer": Nach einmaligem Tippen: Es wird ein Popup-Fenster mit der Aufforderung angezeigt, die Kuverts zu entfernen oder ohne Bereinigung fortzufahren. Die folgenden zwei Optionen sind möglich: Der Benutzer entscheidet, das Kuvert zu entfernen: a.
  • Seite 95 Der Bereich "Job-Eingaben" des Menüs "Einstellungen" enth lt Einstellungen, die die Verarbeitung von Jobs verbessern: • Versatz f r Laschenverschließer: Um das Schließen der Klappe zu verzögern oder vorzuziehen, kann eine Zahl zwischen –20 und 20 eingegeben werden. • Systemausgabe: Modus 1 Modus 2 Modus 1 konzentriert sich auf die Vielseitigkeit von Papierparametern (Papierdicke, Dokumentl nge), d.
  • Seite 96 • BRE-Versatz: Wenn für den Versatz "Ja" eingestellt ist, wird das zuletzt zum Satz hinzugefügte Dokument vom Rest des Satzes versetzt angeordnet (siehe "Versatz" unten). • Sammelbereichanschlagsoptimierung: Wenn "Aus" eingestellt ist, zeigt das System keine Meldung an, falls eine Änderung des Sammelbereichsanschlags die Systemausgabe verbessern kann.
  • Seite 97 Die Bedingungen sind: • Für die BRE wird kein Mehrfacheinzug verwendet. • Das direkt unter dem BRE befindliche Dokument muss mindestens 60 mm (2,4 Zoll) höher sein als der BRE. • Die Höhe des BRE ist größer als die eingestellte Falzl nge. •...

  • Seite 98: Verbindung

    Verbindung Siehe Verbinden Sie das System mit dem Internet auf Seite 101. Diagnostics Diagnostics Das Menü "Diagnose" enth lt die für den Manager verfügbaren grundlegenden Diagnosefunktionen. Systemtest Mit dem [Systemtest] prüfen Sie, ob alle Motoren, Kupplungen und Fotozellen ordnungsgem ß angeschlossen sind. Bei diesem Test werden die Stellantriebe und Kupplungen kurz aktiviert und der Strom gemessen.
  • Seite 99 Auf [Systemtest] tippen. Alle Dokumente und Kuverts entnehmen und alle Abdeckungen schließen, bevor die Diagnose gestartet wird. Auf [Test starten] tippen. Wenn der Test abgeschlossen ist, wird der Statusbericht angezeigt, der den Status der getesteten Element angibt. Wenn der Test fehlschl gt, wenden Sie sich an den Kundendienst.

  • Seite 100: Anzeigen Und Hinzuf Gen Von Codedefinitionen

    Fotozellen Wenn sich zu viel Papierstaub auf die Sensoren legt, wird eine Warnmeldung angezeigt. Um den Zustand der Fotozellen zu prüfen oder diese zu kalibrieren, gehen Sie gem ß den Anweisungen unter Fotozellen kalibrieren auf Seite 129 vor. Lesung Lesung Im Lesungsmenü...
  • Seite 101 Eine Codedefinition w hlen. Die Schaltfl che [Anzeigen] wird aktiv. Auf [Anzeigen] tippen. Informationen zur Codedefinition werden angezeigt. Hinzuf gen einer neuen Codedefinition Im Hauptfenster für Lesungen auf [+ Neu] tippen.
  • Seite 102 Neuen Codetyp w hlen: BCR 1D oder BCR 2D. Den lokalen H ndler kontaktieren, um weitere Informationen zu verfügbaren Leselizenzen zu erhalten.
  • Seite 103 Konfiguration festlegen. Ein als Manager angemeldeter Benutzer kann die Konfiguration nur über ein Konfigurationsblatt festlegen. Die Anweisungen auf dem Bildschirm befolgen, um die Codedefinition fertigzustellen. Letztes Bild Der Bildschirm "Letztes Bild" zeigt das Ergebnis des letzten vom System gelesenen Codes. Die Abbildung zeigt ein Beispiel eines Lesungscodes.
  • Seite 104 Job-Verlauf Der Bildschirm "Job-Verlauf" enth lt eine Übersicht der ausgeführten Jobs. Auf die Registerkarte [Job-Verlauf] tippen, um den Job-Verlauf anzuzeigen. Auf [Heute], [Letzte Woche] oder [Alle] tippen, wenn die Jobs von "Heute", "Letzte Woche" oder "Alle" Jobs angezeigt werden sollen. Der Job-Verlauf wird auf dem Touchscreen angezeigt.

  • Seite 105: Verbinden Sie Das System Mit Dem Internet

    Verbinden Sie das System mit dem Internet. Verbindungsoptionen Verbinden Sie das System auf eine der folgenden Arten mit dem Internet: • Kabelgebundener Anschluss zur Gigabit-Ethernet-Verbindung: • Verbinden mit DHCP (Automatische IP-Adresse) • Manuelle Konfiguration • Kabellose Verbindung: • Suchen nach SSID •...

  • Seite 106: Einrichten Einer Kabellosen Verbindung

    Öffnen Sie das Menü "Einstellungen" für Manager. Auf die Registerkarte [Verbindung] tippen. Auf [LAN-Einstellungen] tippen und Drahtgebunden im Pulldown-Menü Verbindungstyp w hlen. Legen Sie für IP-Adresse automatisch erhalten (DHCP) entweder Ja oder Nein fest. Bei "Ja" wird das System automatisch mit dem LAN verbunden. Bei "Nein" muss die Verbindung manuell eingerichtet werden.
  • Seite 107 Öffnen Sie das Menü "Einstellungen" für Manager. Auf die Registerkarte [Verbindung] tippen. Auf [LAN-Einstellungen] tippen und Drahtlos im Pulldown-Menü Verbindungstyp w hlen. Auf [Liste] tippen, wenn eine Verbindung zu einem der im Pulldown-Menü "SSID" verfügbaren Netzwerke angezeigt werden soll. Das System aktualisiert die Liste automatisch und zeigt alle verfügbaren Netzwerke an.
  • Seite 108 Auf [Anwenden] tippen. Wenn das System erfolgreich mit dem Netzwerk verbunden wurde, wird auf dem Bildschirm Verbunden angezeigt.

  • Seite 109: Testen Der Verbindung

    Testen der Verbindung Wenn Sie eine Verbindung zu einem Netzwerk hergestellt haben, prüfen Sie die Verbindung wie folgt: Öffnen Sie das Menü "Einstellungen" für Manager. Auf die Registerkarte [Verbindung] tippen. Tippen Sie auf [Verbindungen pr fen]. Tippen Sie auf die Schaltfl che [Test]. Das System prüft die unter den LAN-Einstellungen definierten IP-Adressen.

  • Seite 110: Ping-Test

    Ping-Test Wenn die Netzwerkverbindung zwischen dem System und einem bestimmten Server getestet werden soll, kann ein PING-Test ausgeführt werden. Gehen Sie folgendermaßen vor: Öffnen Sie das Menü "Einstellungen" für Manager. Auf die Registerkarte [Verbindung] tippen. Auf [Ping-Test] tippen und die IP-Adresse des Servers eingeben. Auf [Ping] tippen, um den Ping-Test auszuführen.

  • Seite 111: Voreinstellungen

    Voreinstellungen Das System kann optional Statistiken für die Online-Berichterstellung freigeben. Falls das System nicht mit dem Internet verbunden oder der Server nicht erreichbar ist, werden die Statistiken tempor r im System gespeichert. Wenn der Speicher voll ist, kann die Warnmeldung ausgegeben werden, dass statistische Informationen gelöscht werden und nicht mehr für die Online-Berichte verfügbar sind.

  • Seite 113: Lesung

    Lesung Einf hrung Codetypen Mit der Leseoption kann das System spezielle Codes lesen, die auf die Dokumente aufgedruckt werden. Der Code enth lt Informationen über die Verarbeitung von Dokumenten. Das System kann die folgenden Codetypen lesen: • BCR 1D: Eindimensionaler Barcode •...

  • Seite 114: Allgemeine Anforderungen Zum Drucken Von Codes

    Allgemeine Anforderungen zum Drucken von Codes Wenn Sie Dokumente für eine Lesung drucken: • Stellen Sie sicher, dass die Qualit t von Farbband oder Toner geeignet ist. • Den Code in Schwarz auf weißem Hintergrund drucken. • Codes auf dem gleichen Blatt müssen die gleiche St rke aufweisen. •...
  • Seite 115 Unterst tzte 1D-Barcodes Code 39 Interleaved 2 von 5 Code 128, horizontal gedruckt Hinweis: Ein vertikal gedruckter "Code 128" wird nicht unterstützt. Er funktioniert möglicherweise, wobei die Verwendung jedoch nicht empfohlen wird, da er empfindlich auf Geschwindigkeits nderungen reagiert. – Mindestlinienst rke für einen Strich: 0,20 mm (0,008 Zoll) –...
  • Seite 116 Unterst tzte 2D-Barcodes Datenmatrix – Minimale Zellengröße 0,30 mm – Maximale Zellengröße 0,50 mm – Frankierstreifengröße 30 mm quadratisch max. – Bevorzugte Druckqualit t 600 dpi – Druckdrift von Seite zu Seite +/–2 mm max. – Hintergrundfarbe: Weiß – Datenmatrix kann in alle Richtungen gelesen werden –...
  • Seite 117 – Minimale Zellengröße 0,30 mm – Maximale Zellengröße 0,50 mm – Frankierstreifengröße 30 mm quadratisch max. – Bevorzugte Druckqualit t 600 dpi – Druckdrift von Seite zu Seite +/–2 mm max. – Hintergrundfarbe: Weiß – QR kann in alle Richtungen gelesen werden –...
  • Seite 118 Position des Codes auf dem Dokument Vorderer und hinterer Rand Der Barcode muss mindestens 7 mm vom vorderen und vom hinteren Rand des Blatts platziert werden. Linker und rechter Rand* Dokumentbreite <= 210 mm, mindestens 2 mm Abstand von beiden Seiten einhalten. Dokumentbreite >...
  • Seite 119 BCR-Lizenztypen Es sind zwei BCR-Lizenztypen verfügbar: • Standard • Erweitert BCR-Standardlizenz Für die BCR-Standardlizenz stehen die folgenden Funktionen zur Verfügung: • Seite N von M: Hier wird festgelegt, wann ein Dokumentensatz vollst ndig ist und in ein Kuvert eingefügt werden muss. So lange N kleiner ist als M ist der Dokumentsatz nicht vollst ndig.

  • Seite 120: Omr-Codebeschreibung

    OMR-Codebeschreibung Position des Codes auf dem Dokument Mindestlinienst rke für eine Markierung: 0.2 mm (0,008 Zoll). Standardm ßig wird für die erste Markierung von oben der folgende Wert festgelegt: 100 mm (3,9 Zoll). Dieser Parameter wird im Menü "Job-Einstellungen" festgelegt. Der Code muss auf jeder Seite eine konsistente Anzahl von Markierungen aufweisen.
  • Seite 121 OMR-Standardlizenz Für die OMR-Standardlizenz stehen die folgenden Funktionen zur Verfügung: • Startmarkierung: Kennzeichnet den Codeanfang. • Einfügen/Sammeln: Hier wird festgelegt, wann ein Dokumentensatz vollst ndig ist und in ein Kuvert eingefügt werden muss. • Parit tsprüfung: Der Lesecode kann überprüft werden, indem eine Parit tsmarkierung hinzugefügt wird.
  • Seite 122 Allgemeine OMR-Anmerkungen Allgemeine Anmerkungen: • Bei OMR müssen die Markierungen immer in der Reihenfolge wie in der Abbildung verwendet werden. • Die nachfolgende Funktion wird jeweils um eine Zeile nach oben verschoben, wenn eine Funktion unterdrückt wird. • Die Definition der Markierung ist eine Kundendiensteinstellung.

  • Seite 123: Flex-Lesung - Codebeschreibung

    Beispiel f r OMR-Code Die Abbildung bezieht sich auf das folgende Beispiel. Dieses Beispiel umfasst einen Satz mit acht Bl ttern mit einer selektiven Zuführung sowie drei Sequenzprüfungsmarkierungen. • Die erste Position wird für die Startmarkierung verwendet, die auf allen Bl ttern gedruckt werden muss.

  • Seite 124: Erstellen Von Jobs Mit Lesung

    Erstellen von Jobs mit Lesung Erstellen von BCR-Jobs So erstellen Sie einen Job mit BCR: In der Job-Liste auf [Neuer Job] tippen. [Manuell] w hlen, um die Job-Eingaben zu definieren. Ein Kuvert ausw hlen. Auf [Hauptdokument] tippen. Auf [Einstellungen] unter Benutzerdefiniert (Dokument) tippen, um ein benutzerdefiniertes Dokument zu erstellen.

  • Seite 125: Erstellen Von Omr-Jobs

    Ein Beispieldokument wie angegeben in die Zufuhrablage legen und auf [Pr fen] tippen, um Barcodes auf dem Blatt zu ermitteln. • Wenn mehrere Barcodes gefunden, den richtigen Barcode in der Liste ausw hlen. 10. Auf [√] tippen und die restlichen Schritte zur Vervollst ndigung des Jobs durchführen. 11.
  • Seite 126 Eine der vordefinierten OMR-Codedefinitionen im Pulldown-Menü w hlen (Codedefinitionen wurden vom Manager oder vom Servicetechniker programmiert). Ein Beispieldokument wie angegeben in die Zufuhrablage legen und auf [Pr fen] tippen, um den OMR-Code auf dem Blatt zu lesen. • Nach der Prüfung wird das Ergebnis angezeigt. Wenn Sie auf [Details] tippen, werden Informationen zum OME-Lesecode angezeigt.

  • Seite 127: Erstellen Von Jobs Mit Flex-Lesung

    Erstellen von Jobs mit Flex-Lesung So wird ein Job mit Flex-Lesung erstellt: In der Job-Liste auf [Neuer Job] tippen. [Manuell] w hlen, um die Job-Eingaben zu definieren. Ein Kuvert ausw hlen. Auf [Hauptdokument] tippen. Auf [Einstellungen] unter Benutzerdefiniert (Dokument) tippen, um ein benutzerdefiniertes Dokument zu erstellen.

  • Seite 128: Leseeinstellungen

    Ein Beispieldokument wie angegeben in die Zufuhrablage legen und auf [Pr fen] tippen, um Flex-Codes auf dem Blatt zu ermitteln. • Wenn mehrere Flex-Codes gefunden werden, den richtigen Flex-Code in der Liste ausw hlen. 10. Auf [√] tippen und die restlichen Schritte zur Vervollst ndigung des Jobs durchführen. 11.
  • Seite 129 • Max. Blätteranzahl: Maximale Blattmenge im Dokumentensatz mit der Schaltfl che [-] oder [+] ausw hlen. Die maximale Blattanzahl pro Satz betr gt 25. Überschreitet die Blattanzahl 5 oder 8 (je nach Falz), kann das Dokument nicht mehr gefalzt werden. In diesem Fall betr gt die Höchstl nge der Bl tter 148 mm für Kuverts im Format C5/6.

  • Seite 130: Wartung Durch Den Bediener

    Wartung durch den Bediener Wartungsplan Ziehen Sie vor Wartungsarbeiten den Netzstecker. Vom Benutzer dürfen nur die in der vorliegenden Bedienungsanleitung genannten Wartungsmaßnahmen vorgenommen werden. Alle weiter gehenden Maßnahmen sind qualifiziertem Wartungspersonal zu überlassen. Wenden Sie sich hierfür bitte an die zust ndige Vertretung. Wartungshäufig- Wartung keit...

  • Seite 131: Reinigen Und Ersetzen Der B Rsten

    Reinigen und Ersetzen der B rsten Verschmutzte oder verklebte Bürsten für den Kuvertverschluss wie folgt reinigen oder ersetzen: Die neuen Bürsten mit Wasser anfeuchten. Entsperrhebel A der oberen Einheit anheben und die obere Einheit nach oben ziehen. Die Bürsten einzeln vom Bürstenhalter abziehen. Die Bürsten austauschen.

  • Seite 132: Ersetzen Oder Reinigen Des Anfeuchtfilzes

    Ersetzen oder Reinigen des Anfeuchtfilzes Anfeuchtfilz reinigen oder bei Bedarf ersetzen, wenn dieser verschmutzt oder verklebt ist. Gehen Sie folgendermaßen vor: Vordere Abdeckung A öffnen Den Verschlussflüssigkeitstank B aus dem System entfernen. Die Abdeckung mit Anfeuchtfilz D entfernen. Klemmen C entfernen, um den Anfeuchtfilz zu entnehmen. Den Anfeuchtfilz reinigen oder ersetzen.

  • Seite 133: Kalibrieren Von Fotozellen

    Kalibrieren von Fotozellen Wenn sich zu viel Papierstaub auf die Sensoren legt, wird eine Warnmeldung angezeigt. Kalibrieren Sie in diesem Fall die Fotozellen wie folgt: Als Manager anmelden. Im Menü "Einstellungen" auf die Registerkarte [Diagnose] tippen. Auf [Fotozellen] tippen. Alle Dokumente und Kuverts entnehmen.
  • Seite 134 Die Fotozellen reinigen. Den Balg (Element L, Abschnitt Betriebskontrollen auf Seite 8) im oberen und unteren Luftstopfen platzieren und einige Male zusammendrücken, um Staub vom Sensor des Dokumentpfads und des Kuvertpfads zu entfernen.
  • Seite 135 Zum Reinigen der Ausgangsfotozelle den Balg in das Loch für die Ausgangsfotozelle setzen und einige Male fest drücken, um den Staub von der Ausgangsfotozelle zu blasen. Alle Abdeckungen schließen. Auf [Fotozellen kalibrieren] tippen.

  • Seite 136: Fehlersuche

    Fehlersuche Meldungen Einf hrung Es gibt drei verschiedene Arten von Meldungen: • Anzeigen • Warnhinweise • Fehler Anzeigen Wenn Sie einen Job ausführen, können Anzeigen wie im folgenden Beispiel angezeigt werden.
  • Seite 137 Warnung Bei einer Warnmeldung werden die folgenden Informationen auf dem Bildschirm angezeigt: • Bereich, in dem das Ereignis aufgetreten ist • Beschreibung der Warnung • Lösungsvorschlag neben dem Pfeil • Die Ereignismeldungsnummer; verwenden Sie diese Nummer, falls Sie den Kundendienst anrufen müssen Auf (i) Details tippen, um weitere Informationen zum Ereignis anzuzeigen.
  • Seite 138 Fehlermeldungen Bei einem Fehler wird auf dem Touchscreen ein Bildschirm mit den folgenden Informationen angezeigt: • Bereich, in dem der Fehler aufgetreten ist • Fehlerbeschreibung • Lösungsvorschlag neben dem Pfeil • Die Ereignismeldungsnummer; verwenden Sie diese Nummer, falls Sie den Kundendienst anrufen müssen Auf (i) Details tippen, um weitere Informationen zum aufgetretenen Fehler sowie mögliche Vorkehrungen anzuzeigen, die ein erneutes Auftreten des Fehlers verhindern.

  • Seite 139: Beheben Von Staus

    Beheben von Staus Beheben von Staus Zum Beheben von Staus lassen sich drei Systembereiche öffnen: A: Obere Abdeckung (obere Einheit), um an die Falzeinheit und den Zuführungsbereich zu gelangen. B – Sortierplatte für den Zugang zum Sortierbereich C – Vordere Abdeckung für den Zugang zu Kuvertführung und Kuvertierbereich Untere Kuvertf hrung...

  • Seite 140: Zuf Hrungsbereich

    Wenn in der unteren Kuvertführung ein Stau auftritt, entfernen Sie die Kuverts wie folgt: Die vordere Abdeckung öffnen. Hebel A nach links unten halten und die Kuverts aus der unteren Kuvertführung nehmen. Hebel A loslassen. Bei Bedarf die Kuverts und Dokumente durch Drehen des blauen Knopfs C im Uhrzeigersinn manuell transportieren.

  • Seite 141: Sammelbereich

    Sammelbereich Wenn im Sortierbereich ein Stau auftritt, entfernen Sie die Dokumente wie folgt aus dem Sortierbereich: Sortierplatte B nach unten schieben Dokumente aus Sammelbereich entnehmen Sortierplatte B wieder nach oben in die ursprüngliche Position schieben Auf die Schaltfl che [Reset] drücken, um den Fehler zurückzusetzen und den Job neu zu starten.

  • Seite 142: Problembehandlung Durch Den Bediener

    Dokumente aus dem Falzeinheitbereich entnehmen. Obere Abdeckung A schließen Auf die Schaltfl che [Reset] drücken, um den Fehler zurückzusetzen und den Job neu zu starten. Problembehandlung durch den Bediener So behandeln Sie Probleme: Ereignismeldungsnummer aufschreiben, die in der Meldung auf dem Bildschirm angezeigt wird.
  • Seite 143 System stoppt mit Kuverts werden Kuverteinzugseinstel- Nachlegen von Ku- Kuvert in Kuvertierpo- falsch herum im Ma- lungen überprüfen. verts auf Seite 73 sition (Lasche nicht gazin gestapelt. Kuverts richtig in das geöffnet). Magazin einlegen. Kuvertlasche klebt Kuverts den Spezifika- Kuvertspezifikationen fest.
  • Seite 144 Lasche ist zerknittert Kuvert entspricht Spezifikationen über- Kuvertspezifikationen und manchmal nicht nicht den Spezifikatio- prüfen und ggf. Ku- auf Seite 145 geöffnet. nen. verts austauschen. Kuvertlasche klebt Kuverts den Spezifika- Kuvertspezifikationen fest. tionen entsprechend auf Seite 145 aufbewahren. Kuvertlasche ist wel- Unsachgem ße Lage- Kuvertspezifikationen lig.
  • Seite 145 Lasche wird nicht Wasserfüllstand ist zu Wasserfüllstand prü- Auffüllen des Ver- ausreichend ange- niedrig. fen und ggf. auffüllen. schließflüssigkeit- feuchtet. stanks auf Seite 76 Anfeuchtbürsten sind Bürsten überprüfen Reinigen und Erset- ausgetrocknet. und ggf. durch einge- zen der Bürsten weichten Reservesatz Seite 127 ersetzen.
  • Seite 146 Kein Dokumentein- Zufuhrablage leer. Zufuhrablage auffül- Befüllen der Stan- zug. len. dard-Zufuhrablage mit Dokumenten Seite 64 Einlegen von Doku- menten maxiFeeder auf Seite 69 Separation ist zu Separation anpassen. Justieren der Separa- weit/zu eng einge- tion von Spezialzufüh- stellt. rungen auf Seite 48 Justieren der Separa- tion des maxiFeeder...

  • Seite 147: Spezifikationen

    Spezifikationen Systemspezifikationen Modell DS-77iQ, FPi 4800, FD6308, TSI-5S, C777iQ Falz- und Kuvertiersystem für mittlere Einsatzh ufig- keit in Büros Theoretische max. Geschwindig- 3800 Kuvertiervorg nge pro Stunde, je nach Anwen- keit dung. Stromverbrauch Standby: 0,33 W Leerlauf: 15,5 W Eingeschaltet: 160 W...

  • Seite 148: Magazin- Und Zuf Hrungskapazität

    Magazin- und Zuf hrungskapazität Kuvertmagazin 325 Kuverts (80 g/m²) Dokumentzufuhrablage 325 Blatt (80 g/m²) Dokumentzufuhrablage mit hoher Kapazi- 725 Blatt (80 g/m²) tät Abmessungen und Gewicht der Konfigurationen 2/3 Stationen Höhe 720 mm (28,3 Zoll) 780 mm (30,7 Zoll) einschließlich vertikaler Ablage mit hoher Kapazit t Breite 500 mm (19,7 Zoll)

  • Seite 149: Dokument- Und Kuvertspezifikationen

    Dokument- und Kuvertspezifikationen Papierqualität Mindestens 60 g/m² (15 lb bond) Höchstens 250 g/m² (62,5 lb bond), wenn gefalzt höchstens 170 g/m² (42,5 lb bond) Broschüren bis zu einer Dicke von 1 mm (0,04 Zoll), je nach Festig-keit Papierformat Mindestbreite: 130 mm (5,1 Zoll) Höchstbreite: 242 mm (9,5 Zoll), gefalzt 230 mm (9,1 Zoll) Mindestl nge: 90 mm (3,5 Zoll) Höchstl nge: 356 mm (14 Zoll)
  • Seite 150 Mindest- 60 g/m2 160 mm 90 mm 32 mm 10 mm 130 mm 84 mm größe 6.3” 3.5” 1.25” 0.4” 5.1” 3.3” Maximale 248 mm 162 mm B-32 35 mm A-12* 2,5 mm Größe 9.7” 6.38” B-1.25 1.38” A-0,47** B-0.2 0.1”...

  • Seite 151: Maxifeeder-Spezifikationen

    Material mindestens 24 Stunden vor der Verwendung in der N he der Maschine aufbewahrt werden. • Schichtpapier kann einen verst rkten Verschleiß der Gummiteile verursachen. Der in dieser Maschine verwendete Gummi bietet beste Best ndigkeit bei Material von Wiggins Teape. maxiFeeder-Spezifikationen Modell Modell MF-4...

  • Seite 152: Spezifikationen F R Vertikale Ablage Mit Hoher Kapazität

    Kuvertierspezifi- Siehe Dokumentspezifikationen und Kuvertspezifikationen. kationen f r Do- ment/R ckums- chlag Spezifikationen f r vertikale Ablage mit hoher Kapazität Modell HCVS-1 Vertikale Ablage mit hoher Kapazit t Für alle Arten von Briefsendungen geeignet, die aus mindestens einem Kuvert mit 80 g und einem gefalzten Dokument (80 g) bestehen. Stromver- Von der Kuvertiermaschine bereitgestellte Niederspannung brauch...

  • Seite 153: Terminologie

    Terminologie Terminologie Begriff Beschreibung Adresstr ger Der Adresstr ger ist das Dokument, auf dem sich die Adresse des Empf ngers der Briefsendung befindet. Die Adresse muss auch nach dem Hinzufügen von Beilagen und dem Falzen des Dokumentensatzes sichtbar bleiben. Falztyp und Kuverttyp müssen so gew hlt werden, dass die Adresse im Sichtfenster des Kuverts zu sehen ist.
  • Seite 154 Wickelfalz Ein Falztyp, bei dem ein Dokumentensatz zweimal so gefalzt wird, dass die gefalzten Dokumentenden aufeinander liegen. Die folgende Abbil- dung zeigt diesen Falztyp. Die Position der beiden Falze kann eingestellt werden. Synonym: Wi- ckelfalz Löschen Die Funktion eines Kuvertiersystems, mit der alle aktuellen Briefsendun- gen abgeschlossen werden, so dass der Dokumentpfad leer ist.
  • Seite 155 Doppelparallel- Siehe Doppelparallelfalz. falz Doppelparallel- Beim Doppelparallelfalz wird das Dokument zun chst zur H lfte und falz dann nochmals zur H lfte gefalzt. Die folgende Abbildung zeigt diesen Falztyp. Die Position der beiden Falze kann eingestellt werden. Synonym: Dop- pelparallelfalz Kuvert Das Kuvert ist die Verpackung einer Briefsendung.
  • Seite 156 Zuführungsver- Die Möglichkeit, in zwei Zuführungen denselben Dokumenttyp zu laden, bindung so dass das Kuvertiersystem automatisch zur zweiten Zuführung um- schaltet, wenn die erste leer ist, und umgekehrt. In der Zwischenzeit kann die leere Zuführung nachgefüllt werden, so dass das Kuvertiersys- tem ohne Unterbrechung zum Nachfüllen der Zuführungen betrieben werden kann.
  • Seite 157 Die Lok ist die Einheit im System, die das Kuvert transportiert, nachdem das Dokument eingelegt wurde. Sie wird als Lok (kurz für Lokomotive) bezeichnet, da frühere Entwicklungen eine gerade Abdeckung mit mehreren herausschauenden Transportrollen hatten. Daher sah es von der Seite wie eine Lokomotive aus. In den aktuellen Systemen transpor- tiert die Lok auch die Bürstenhalterung und die Verschließrollen.
  • Seite 158 Testlauf Ein Testlauf dient zum Validieren der Einstellungen des Kuvertiersys- tems: • Überprüfen und Einstellen der Kuvertanschlagsposition • Überprüfen der Falzeinstellungen für einen Satz • Überprüfen der korrekten Adressposition im Kuvertfenster. Erfassung der Prüft die Dicke des Dokumentensatzes. Wenn die Dicke niedriger oder Dicke höher als der festgelegte Wert ist, wird eine Fehlermeldung angezeigt.
