3.3.2

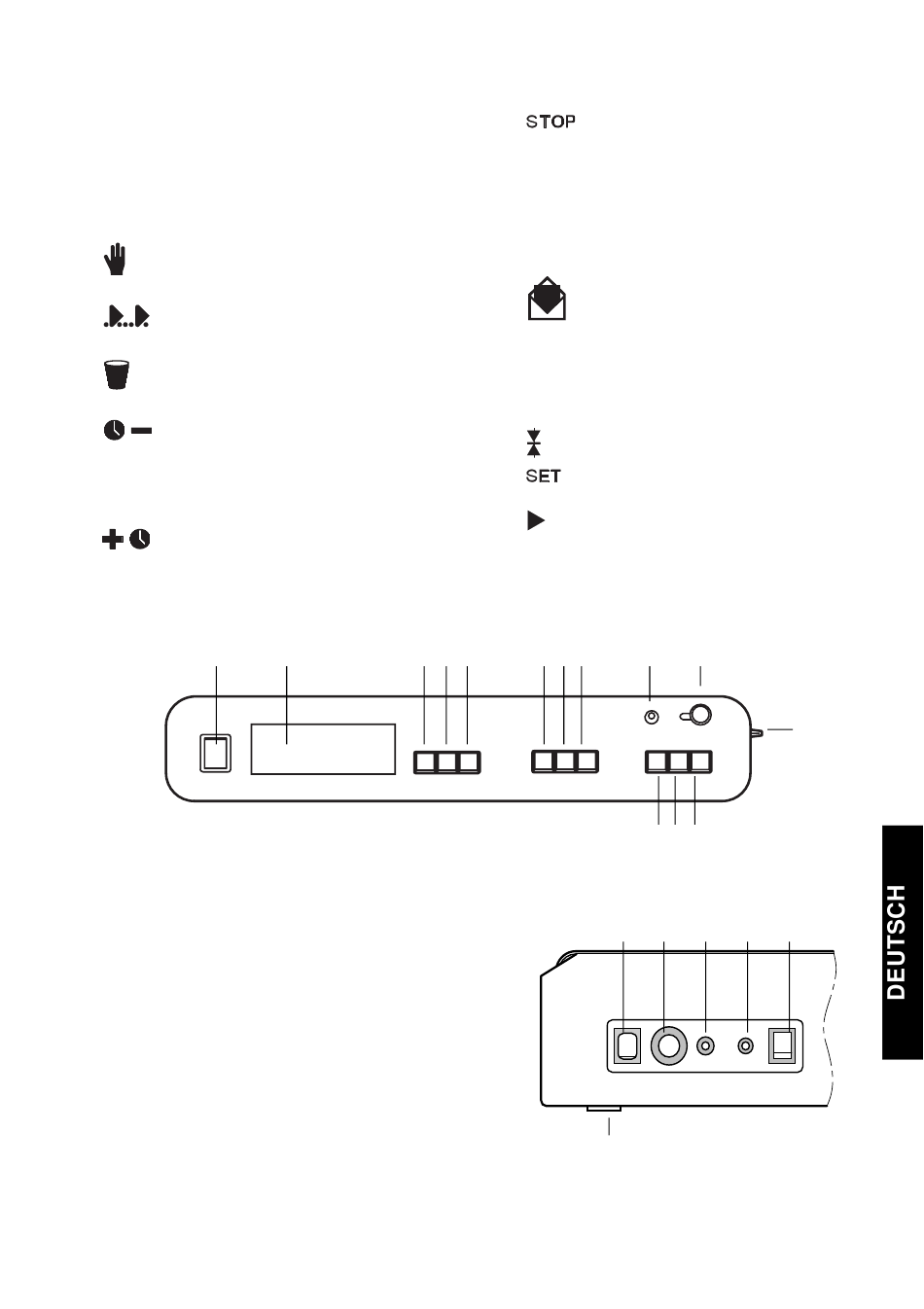

Bedienfeld

A : Netzschalter: zum Ein- und
Ausschalten der Stromversorgung
B : Display: zeigt an, ob die Maschine
im automatischen Modus läuft.
Zur Anzeige von Zählerstand und
Fehlercodes.
C : Taste „Opto": zum Einschalten des
optoelektronischen Betriebsmodus.
D: Taste „Auto": zum Einschalten
des automatischen Betriebsmodus.
E : Auswurfklappe: zum Ein- und
Ausschalten der Auswurfklappe.
F : Verzögerung –: zum Verringern
der Verzögerung im automatischen
oder optoelektronischen
Maschinenbetrieb. Zähler-Reset in
Verbindung mit Taste G.
G: Verzögerung +: zum Erhöhen der
Verzögerung im automatischen oder
optoelektronischen Maschinenbetrieb.
Zähler-Reset in Verbindung mit Taste F.
A
3.3.3 Transportband
(Sonderausstattung)
A : Netzschalter: zum Ein- und
Ausschalten der Stromversorgung.
B : Geschwindigkeitssteuerung:
einstellbar von 0–50 m/min.
C : Überhitzungsabschaltung:
Motorüberlastungsschutz (nach
Aktivierung infolge eines blockierten
Transportbands Stau entfernen und
einige Sekunden warten, erst dann
Reset durchführen).
D: Anschluss für Fußschalter:
zum Anschluss des Fußschalters
(Sonderausstattung) für die manuelle
Unterbrechung des Betriebs.
C D E
B
H : Standby-Taste: zum Ausschalten
des automatischen und optoelektroni-
schen Betriebsmodus. Schaltet die
Motoren aus.
I : Dimmer-Regler: zur Regelung des
Display-Kontrasts.
Elektronischer Dokumentensensor –
EDS (Sonderausstattung)
J : Anzeigeleuchte: zeigt an, dass
sich im Kuvert etwas befindet.
K : Regler mit Sperre: zum Einrichten
des EDS (siehe „Einrichten des
elektronischen Dokumentensensors"
auf Seite 13).
L : Einstelltaste: zum Einrichten des EDS.
M: Betriebstaste: zur Inbetriebnahme
des EDS.
N : Abbruchtaste: bricht die Einstellung
des elektronischen Dokumentensensors
(EDS) ab. Dieselbe Taste befindet sich
auch auf der Wartestation (nur bei nicht
montierter Übergabestelle). Siehe
„Bedienelemente" auf Seite 7.
F G H J
L M N
E : Sensorschalter: zum Ein- und
Ausschalten des Sensors.
F : Netzanschluss: Hauptstromanschluss.
A B
0
I
F
K
I
C D E
9
