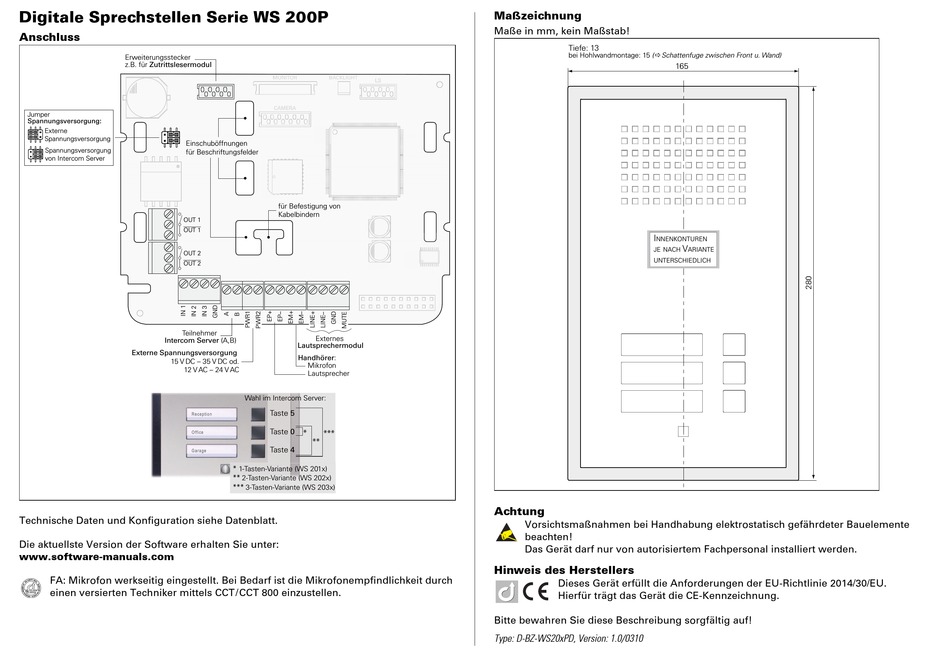

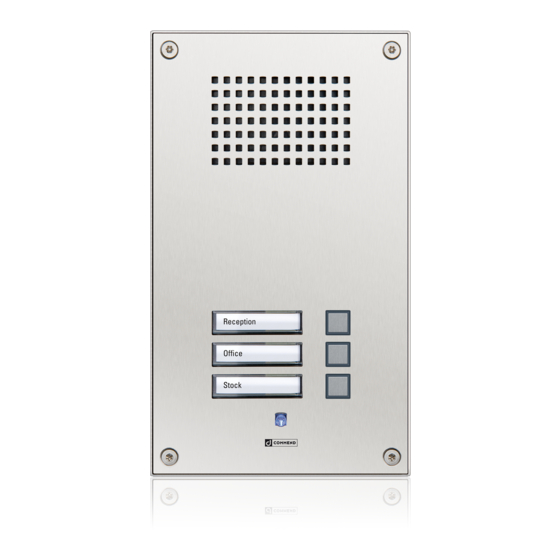

Commend WS 200P Serie Kurzanleitung

Digitale Sprechstellen Serie WS 200P
Anschluss
Erweiterungsstecker
z.B. für Zutrittslesermodul
Jumper
Spannungsversorgung:
Externe
Spannungsversorgung
Einschuböffnungen
Spannungsversorgung
für Beschriftungsfelder
von Intercom Server
OUT 1
OUT 1
OUT 2
OUT 2
Teilnehmer
Intercom Server (A,B)
Externe Spannungsversorgung
15 V DC – 35 V DC od.
12 V AC – 24 V AC
Technische Daten und Konfiguration siehe Datenblatt.
Die aktuellste Version der Software erhalten Sie unter:
www.software-manuals.com
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT/CCT 800 einzustellen.
MONITOR MONITOR BACKLIGHT BACKLIGHT
LS LS
CAMERA CAMERA
für Befestigung von
Kabelbindern
Externes
Lautsprechermodul
Handhörer:
Mikrofon
Lautsprecher
Wahl im Intercom Server:
Taste 5
Taste 0
* ***
**
Taste 4
* 1-Tasten-Variante (WS 201x)
** 2-Tasten-Variante (WS 202x)
*** 3-Tasten-Variante (WS 203x)
Maßzeichnung
Maße in mm, kein Maßstab!
Tiefe: 13
bei Hohlwandmontage: 15 ( Schattenfuge zwischen Front u. Wand)
I
NNENKONTUREN
JE NACH
UNTERSCHIEDLICH
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten!
Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WS20xPD, Version: 1.0/0310
