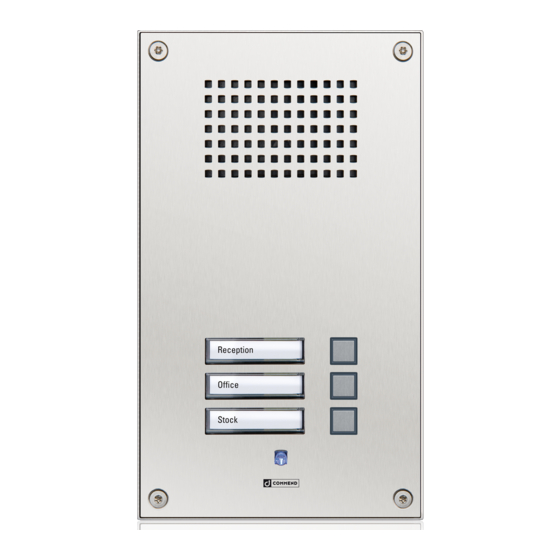

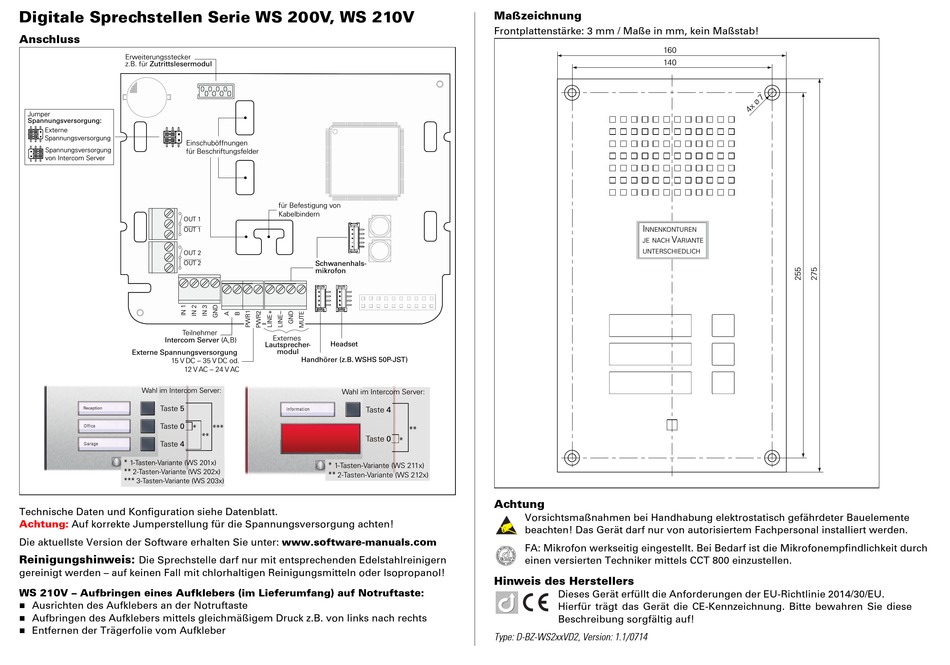

Digitale Sprechstellen Serie WS 200V, WS 210V
Anschluss
Erweiterungsstecker
z.B. für Zutrittslesermodul
Jumper
Spannungsversorgung:
Externe
Spannungsversorgung
Einschuböffnungen
Spannungsversorgung
für Beschriftungsfelder
von Intercom Server
OUT 1
OUT 1
OUT 2
OUT 2
Teilnehmer
Intercom Server (A,B)
Externe Spannungsversorgung
15 V DC – 35 V DC od.
12 V AC – 24 V AC
Wahl im Intercom Server:
Taste 5
Taste 0
*
Taste 4
*
1-Tasten-Variante (WS 201x)
**
2-Tasten-Variante (WS 202x)
***
3-Tasten-Variante (WS 203x)
Technische Daten und Konfiguration siehe Datenblatt.
Achtung:
Auf korrekte Jumperstellung für die Spannungsversorgung achten!
Die aktuellste Version der Software erhalten Sie unter: www.software-manuals.com
Reinigungshinweis:
Die Sprechstelle darf nur mit entsprechenden Edelstahlreinigern
gereinigt werden – auf keinen Fall mit chlorhaltigen Reinigungsmitteln oder Isopropanol!
WS 210V – Aufbringen eines Aufklebers (im Lieferumfang) auf Notruftaste:
Ausrichten des Aufklebers an der Notruftaste
Aufbringen des Aufklebers mittels gleichmäßigem Druck z.B. von links nach rechts
Entfernen der Trägerfolie vom Aufkleber
für Befestigung von
Kabelbindern
Schwanenhals-
mikrofon
Externes
Headset
Lautsprecher-
modul
Handhörer (z.B. WSHS 50P-JST)
Wahl im Intercom Server:
Taste 4
***
**
Taste 0
*
1-Tasten-Variante (WS 211x)
**
2-Tasten-Variante (WS 212x)
Maßzeichnung
Frontplattenstärke: 3 mm / Maße in mm, kein Maßstab!
**
*
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT 800 einzustellen.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese
Beschreibung sorgfältig auf!
Type: D-BZ-WS2xxVD2, Version: 1.1/0714
160
140
I
NNENKONTUREN
V
JE NACH
ARIANTE
UNTERSCHIEDLICH
