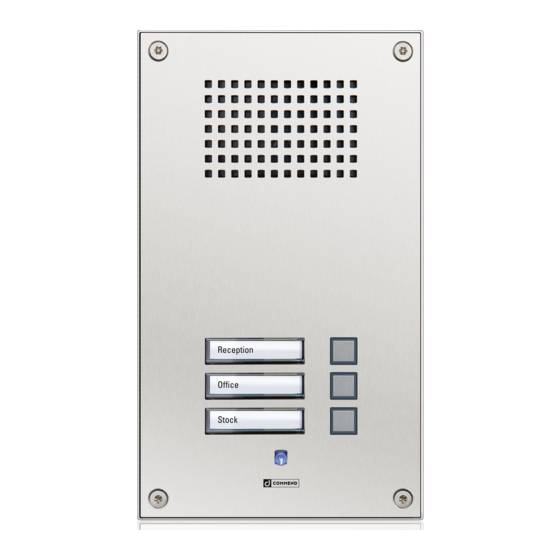

Analoge Sprechstellen Serie WS 200V, WS 210V
Anschluss
Teilnehmer
Intercom Server (A,B,C,D)
A B C D
Einschuböffnungen für
Beschriftungsfelder
Wahl im Intercom Server:
Taste 5
Taste 0
*
Taste 4
*
1-Tasten-Variante (WS 201x)
**
2-Tasten-Variante (WS 202x)
***
3-Tasten-Variante (WS 203x)
Technische Daten und Konfiguration siehe Datenblatt.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels Potentiometer einzustellen.
Reinigungshinweis
Die Sprechstelle darf nur mit entsprechenden Edelstahlreinigern gereinigt werden –
auf keinen Fall mit chlorhaltigen Reinigungsmitteln oder Isopropanol!
Potentiometer Mikrofonempfindlichkeit
Potentiometer Lautsprecher
Wahl im Intercom Server:
Taste 4
***
**
Taste 0
*
1-Tasten-Variante (WS 211x)
**
2-Tasten-Variante (WS 212x)
Maßzeichnung
Frontplattenstärke: 3 mm / Maße in mm, kein Maßstab!
Einschuböffnungen
nicht bei Serie
WS 210V
**
*
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten!
Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
Hinweis des Herstellers
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WS2xxVA, Version: 1.1/0110
160
140
I
NNENKONTUREN
V
JE NACH
ARIANTE
UNTERSCHIEDLICH
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung.
