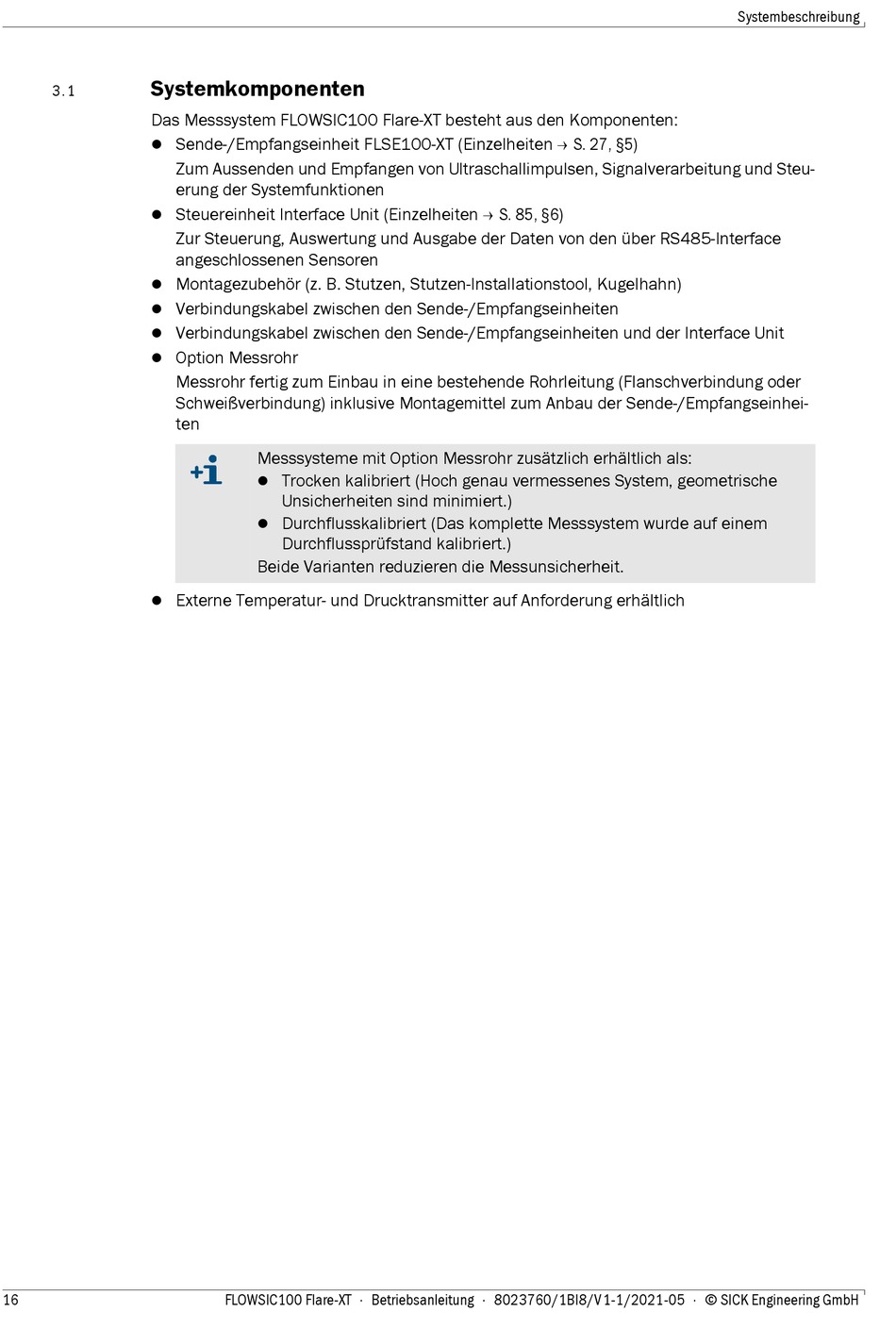

Systemkomponenten

3 . 1
Das Messsystem FLOWSIC100 Flare-XT besteht aus den Komponenten:
● Sende-/Empfangseinheit FLSE100-XT (Einzelheiten  S. 27, §5)
● Steuereinheit Interface Unit (Einzelheiten  S. 85, §6)
● Montagezubehör (z. B. Stutzen, Stutzen-Installationstool, Kugelhahn)
● Verbindungskabel zwischen den Sende-/Empfangseinheiten
● Verbindungskabel zwischen den Sende-/Empfangseinheiten und der Interface Unit
● Option Messrohr
● Externe Temperatur- und Drucktransmitter auf Anforderung erhältlich
16
Zum Aussenden und Empfangen von Ultraschallimpulsen, Signalverarbeitung und Steu-
erung der Systemfunktionen
Zur Steuerung, Auswertung und Ausgabe der Daten von den über RS485-Interface
angeschlossenen Sensoren
Messrohr fertig zum Einbau in eine bestehende Rohrleitung (Flanschverbindung oder
Schweißverbindung) inklusive Montagemittel zum Anbau der Sende-/Empfangseinhei-
ten
Messsysteme mit Option Messrohr zusätzlich erhältlich als:
● Trocken kalibriert (Hoch genau vermessenes System, geometrische
Unsicherheiten sind minimiert.)
● Durchflusskalibriert (Das komplette Messsystem wurde auf einem
Durchflussprüfstand kalibriert.)
Beide Varianten reduzieren die Messunsicherheit.
FLOWSIC100 Flare-XT · Betriebsanleitung · 8023760/1BI8/V 1-1/2021-05 · © SICK Engineering GmbH
