4.2.2

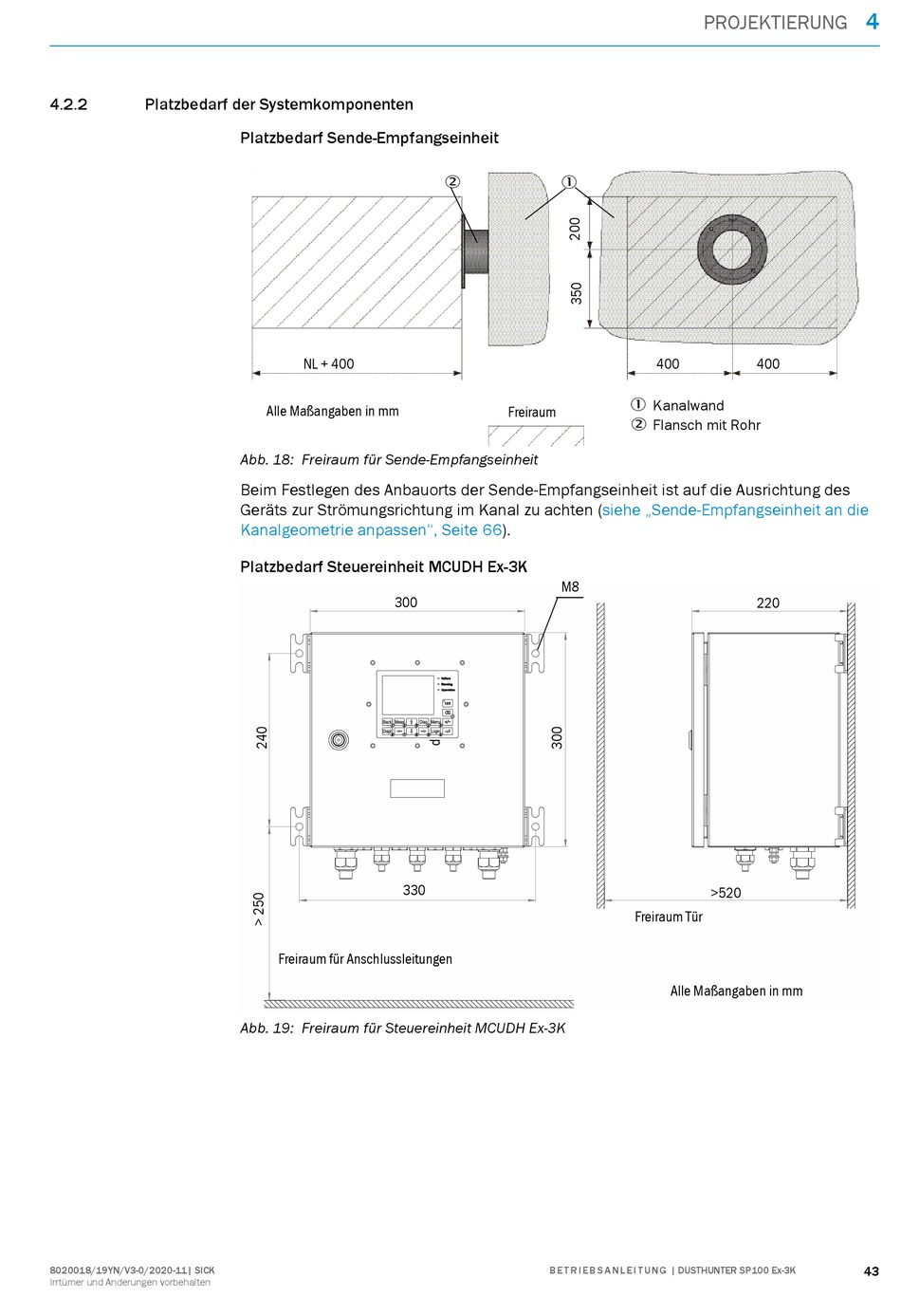

Platzbedarf der Systemkomponenten

8020018/19YN/V3-0/2020-11| SICK
Irrtümer und Änderungen vorbehalten
Platzbedarf Sende-Empfangseinheit
NL + 400
Alle Maßangaben in mm
Abb. 18: Freiraum für Sende-Empfangseinheit
Beim Festlegen des Anbauorts der Sende-Empfangseinheit ist auf die Ausrichtung des
Geräts zur Strömungsrichtung im Kanal zu achten
Kanalgeometrie anpassen", Seite
Platzbedarf Steuereinheit MCUDH Ex-3K
300
330
Freiraum für Anschlussleitungen
Abb. 19: Freiraum für Steuereinheit MCUDH Ex-3K
2
1
Freiraum
(siehe „Sende-Empfangseinheit an die
66).
M8
B E T R I E B S A N L E I T U N G | DUSTHUNTER SP100 Ex-3K
PROJEKTIERUNG
400 400
1 Kanalwand
2 Flansch mit Rohr
220
>520
Freiraum Tür
Alle Maßangaben in mm
4
