Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel
3.
Entfernen Sie die Luftstromverkleidung.
ANMERKUNG:
Der VGA-Port wird nur in Steckplatz 4, Steckplatz 5 oder Steckplatz 6 des Erweiterungskarten-Risers unterstützt.
Schritte
1. Öffnen Sie die Verriegelung des Erweiterungskarten-Risers und entfernen Sie das Abdeckblech vom Erweiterungskarten-Riser.
2. Schieben Sie den VGA-Port in den Erweiterungskarten-Riser und schließen Sie die Verriegelung.

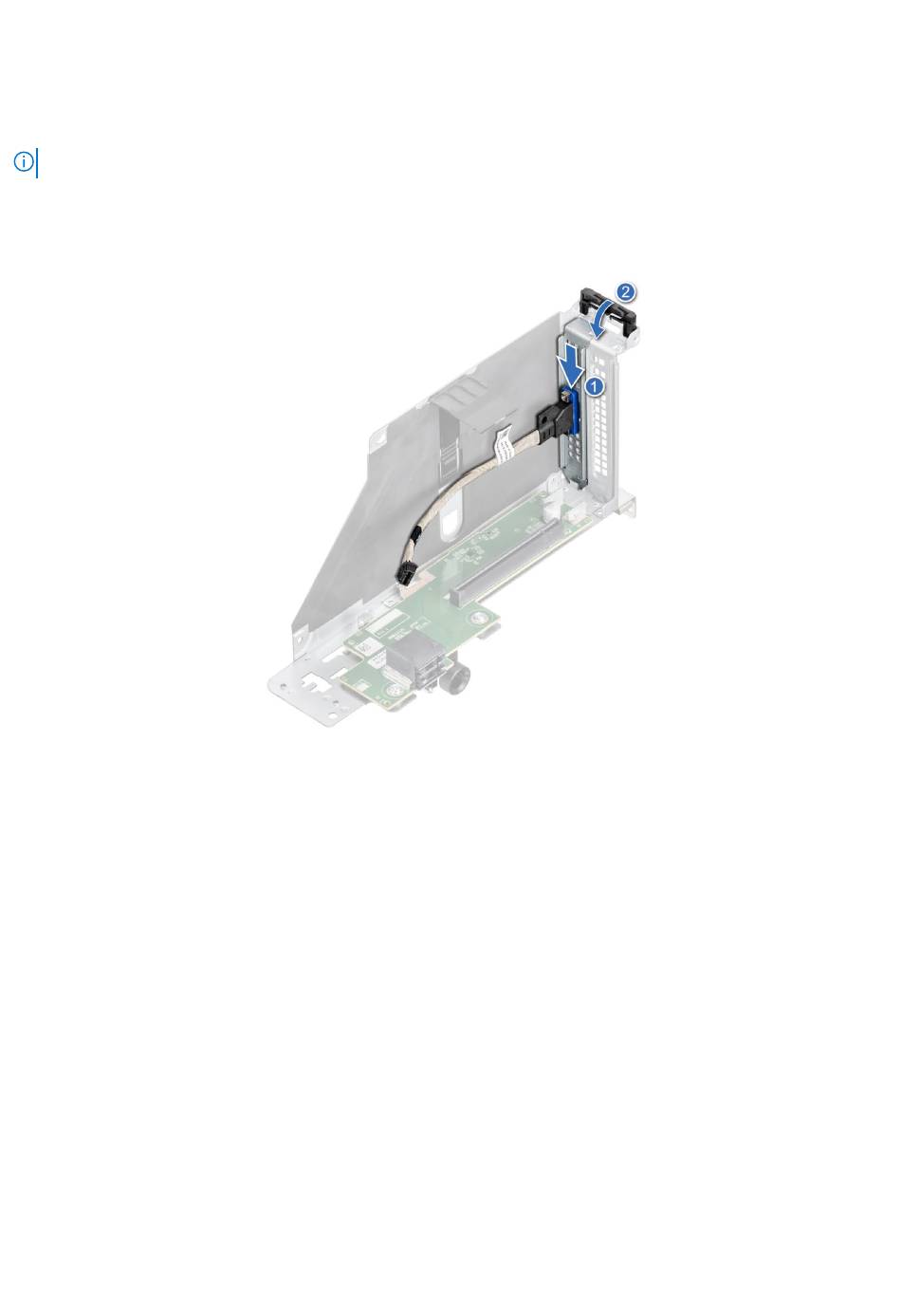

Abbildung 129. Einbauen des VGA-Ports
3. Verbinden Sie das Kabel des VGA-Ports mit dem LC-Anschluss auf der hinteren E/A-Platine.
4. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem
Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus.
5. Senken Sie den Erweiterungskarten-Riser ab und drücken Sie auf die Griffstellen, bis der Erweiterungskarten-Riser vollständig im
Anschluss auf der Systemplatine eingesetzt ist.
6. Ziehen Sie die unverlierbaren Schrauben am System fest.
Before working inside your system
Installieren und Entfernen von Systemkomponenten
(Vor der Arbeit an Komponenten im Inneren des Systems).
