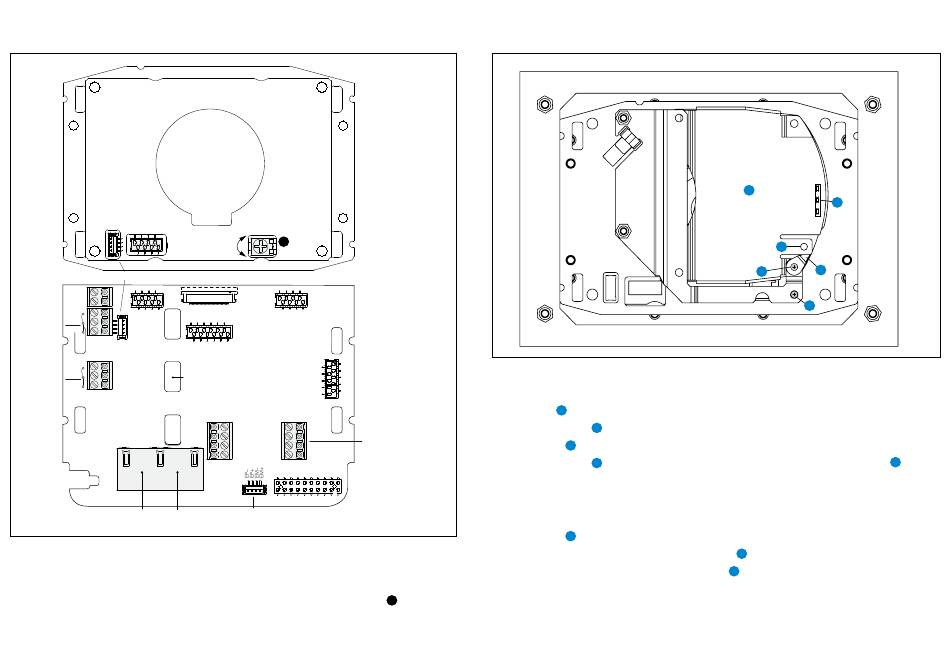

IP-Sprechstelle SIP-WS 201VCA
Anschluss
OUT 2
OUT2 Verbindung
OUT 2
OUT 2
OUT 2
Einschuböffnung für
OUT 1
Beschriftungsfelder
OUT 1
IP Uplink
IP Downlink
+ PoE
(AXIS Kamera
+ PoE)
Steuerung der Kamerabeleuchtung
Die Kamerabeleuchtung ist über das Relais 2 (OUT 2) mit der Hauptplatine des Teilnehmers
verbunden. Es ist auch möglich das Relais 2 (OUT 2) als Begleitkontakt zu verwenden; um
zum Beispiel die Kamerabeleuchtung bei einem Rufaufbau einzuschalten.
Um die Kamerabeleuchtung einzustellen, verwenden Sie das Potentiometer
Kameraplatine.
Hinweis: Es ist nur möglich eine OUT2-Verbindung zu verwenden, d.h. entweder die
Schraubklemmen oder den Stecker (siehe Anschlussdiagramm).
LED Helligkeit
+
1
–
IN 1
MUTE
Externes
IN 2
GND
Lautsprecher-
LINE–
modul
IN 3
GND
LINE+
Handhörer:
Mikrofon
Lautsprecher
1
auf der
AXIS-Elektronik-Modul – Steuertaste
Steuertaste
Um die Steuertaste betätigen zu können müssen folgende Schritte durchgeführt
werden:
• Schraube
(Torx T8) lockern
1
• Sicherheitshebel
nach außen drehen
2
• Steuertaste
drücken
3
• Sicherheitshebel
wieder in die usprüngliche Position drehen und Schraube
2
festschrauben
Mit der Steuertase kann die Kamera auf Werkseinstellungen zurückgesetzt werden:
• Kamera von Stromversorgung trennen
• Steuertaste
gedrückt halten und Strom wieder anschließen
3
• Steuertaste gedrückt halten bis die Status-LED
• Steuertaste loslassen. Sobald die Status-LED
abgeschlossen.
Achtung: Bei einem Reset wird auch die Kameravoreinstellung zurückgesetzt. Das
Kamerabild muss nach einem Reset manuell konfiguriert werden, da es sonst um
180° verdreht angezeigt wird!
6
PWR
STAT
4
NET
3
2
2
1
5
1
orange leuchtet
4
grün leuchtet ist der Prozess
4
