IP-Sprechstelle WS 201VICA / WS 211VICA

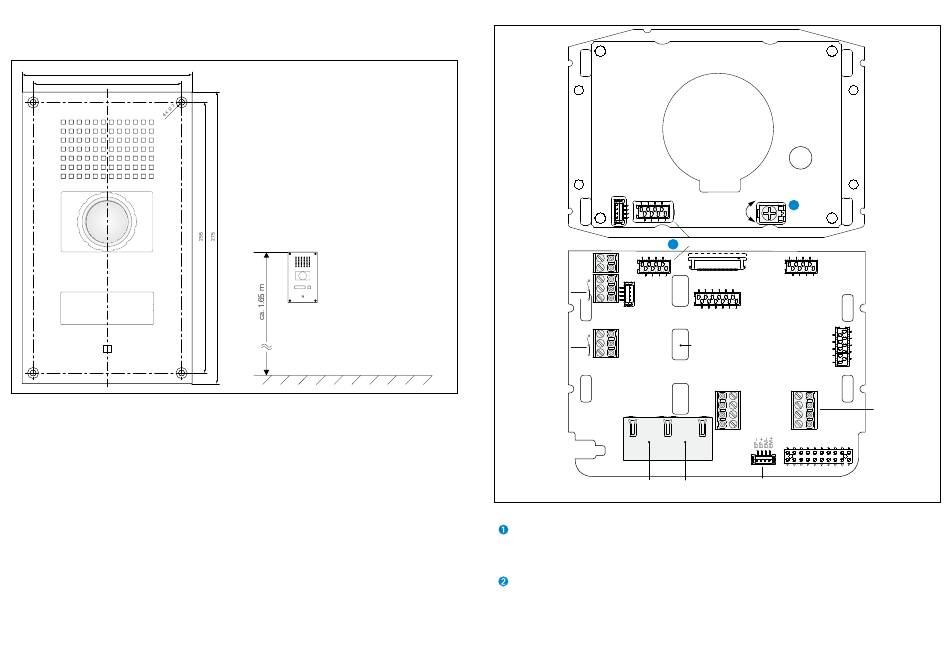

Abmessungen und empfohlene Montagehöhe
Maße in mm, kein Maßstab! Frontplattenstärke: 3 mm
160
140
Reinigungshinweis
Das Gerät darf nur mit entsprechenden Edelstahlreinigern gereinigt werden. Verwenden Sie keinesfalls
chlorhaltige Reinigungsmittel oder Isopropanol.
Sicherheitshinweise
• Das Gerät darf nur durch ausgebildetes und qualifiziertes Fachpersonal installiert, ersetzt oder ge-
wartet werden (Geräteklasse: ES1, PS2 nach IEC/EN 62368-1). An den Anschlüssen können transien-
te Spannungen auftreten. Das Gerät ist für die vorgeschriebene Montage bzw. Installation vorgese-
hen und zwar an Stellen, an denen das Bedienpersonal nicht mit unisolierten Leitern in Berührung
kommen kann.
• An den Anschlüssen darf kein Gerät angeschlossen werden, das einem anderen Erdungsnetzwerk
angehört.
• Montieren Sie das Gerät nicht auf instabilen Wänden oder auf Oberflächen, die das Gewicht des
Geräts nicht tragen können.
• Es darf nur Zubehör verwendet werden, das den technischen Spezifikationen des Geräts entspricht.
• Alle angeschlossenen Stromkreise müssen die Sicherheitsanforderungen für ES1 (vgl. SELV nach
IEC/EN 60950-1) und PS2 (leistungsbegrenzte Stromversorgung) nach IEC/EN 62368-1 erfüllen.
• Verwenden Sie nur geschirmte Ethernet-Kabel.
• Stellen Sie vor Verwendung des Geräts sicher, dass alle Kabel korrekt angeschlossen und
unbeschädigt sind.
• Trennen Sie die Spannungsversorgung (PoE), bevor Sie Wartungsarbeiten am Gerät durchführen.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie Teile im Inneren berühren.
• Nehmen Sie keine unbefugten Veränderungen am Gerät vor.
Lieferumfang
• Sprechstelle
• Montageschrauben (4 x Torx-TR-25-Senkkopf-
Sicherheitschrauben, M5 x 10)
• Klappferrit (zur Montage auf dem Ethernet-
Kabel „IP-Uplink")
• Beipackzettel
Fertige Fussbodenoberfläche
Anschlussdiagramm
OUT 2
1
OUT 2
OUT 2
OUT 2
OUT 1
OUT 1
IP-Uplink
IP-Downlink
+ PoE
(Axis Kamera
Steuerung der Kamerabeleuchtung und -beheizung
Die Kamerabeleuchtung und -beheizung ist über den Expansion-Bus mit der Hauptplatine des
Teilnehmers verbunden. In CCT 800 wird das Gerät mit einem zusätzlichen EB2E2A angezeigt.
Verwenden Sie OUT 1 am EB2E2A, um die Kamerabeleuchtung ein- und auszuschalten.
Es ist auch möglich, den OUT 1 (am EB2E2A) als Begleitkontakt zu verwenden, um z. B. die
Kamerabeleuchtung bei einem Rufaufbau einzuschalten.
Die Helligkeit der Kamerabeleuchtung kann über das Potentio meter auf der Kameraplatine
eingestellt werden.
Verwenden Sie OUT 2 am EB2E2A, um die Kamerabeheizung ein- und auszuschalten.
Hinweis:
Es wird empfohlen, die Kamerabeheizung dauerhaft zu betreiben, um in speziellen Einbausituationen
(z. B in Metallsäulen) Kondensation am Kameraglas zu verhindern. Dieselbe Empfehlung gilt bei Ver-
wendung in Umgebungen mit stark schwankenden Temperaturen und hoher Luftfeuchtigkeit.
LED-Helligkeit
+
2
–
Expansion-Bus
Einschuböffnung für
Beschriftungsfelder
MUTE
IN 1
IN 2
GND
IN 3
LINE–
GND
LINE+
Handhörer:
Mikrofon
+ PoE)
Lautsprecher
Externes
Lautsprecher-
modul
