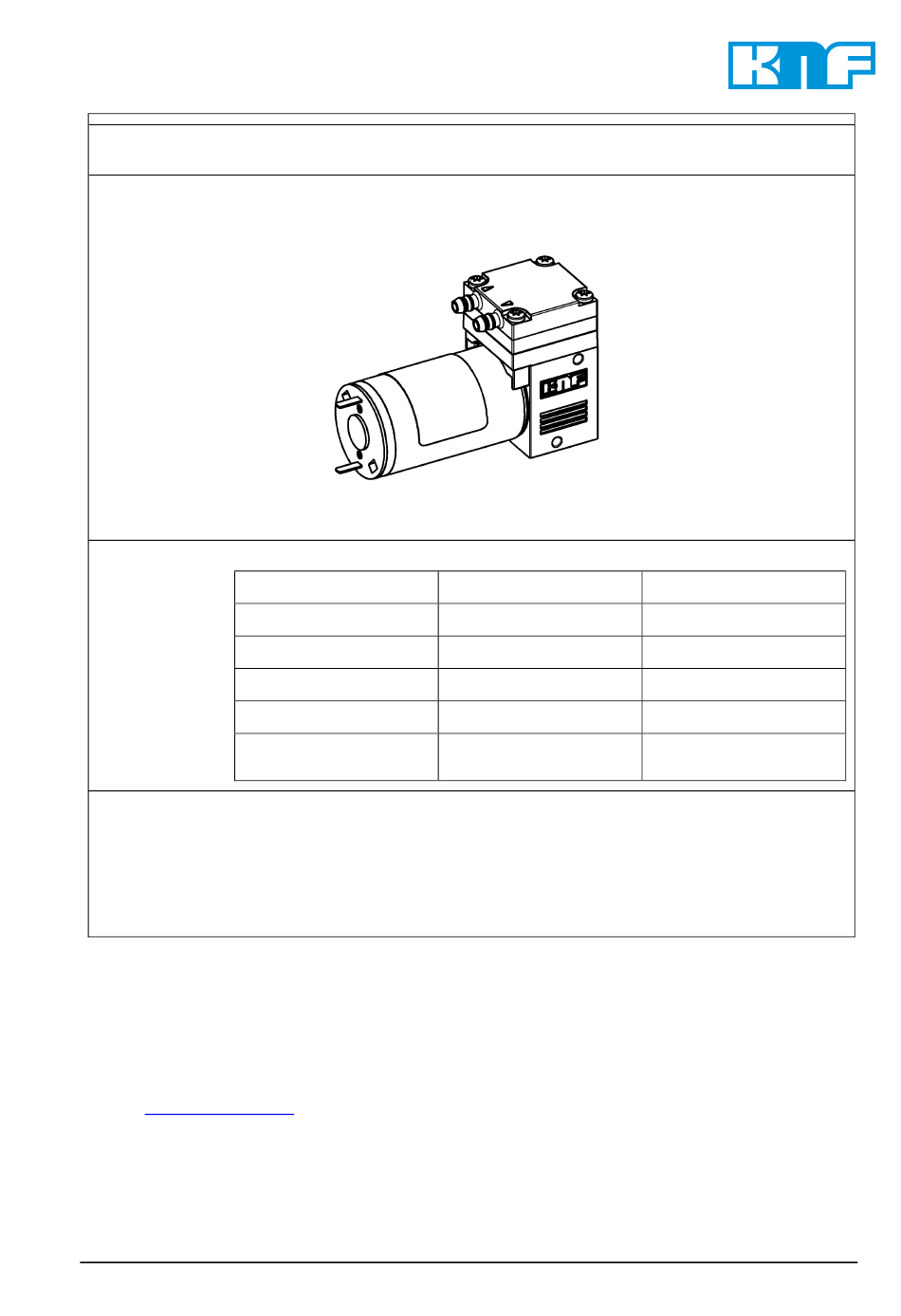

Betriebs- und Montageanleitung

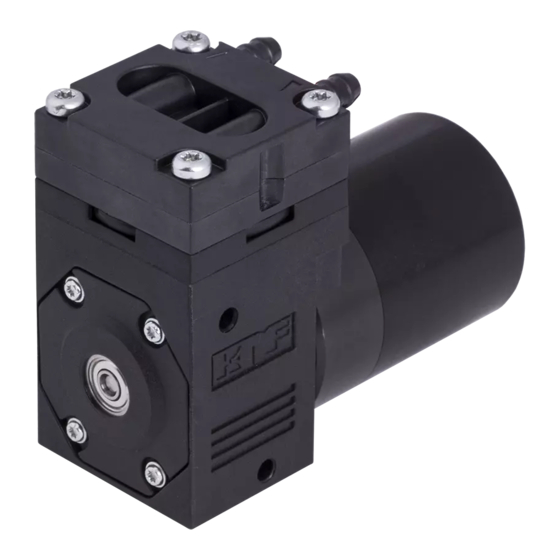

Micro-Membran-Gasförderpumpen
Typenreihen:
NMP 830 KNDC
NMP 830 KVDC
NMP 830 KTDC
NMP 850 KPDC
NMP 850 KTDC
Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch-
wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt
diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie
bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. Die Anleitung wurde für oben
aufgeführte Serienpumpen erstellt. Bei kundenspezifischen Projekten (Pumpentypen beginnend mit
„PJM" oder „PMM") können sich im Detail Abweichungen ergeben. Bitte beachten Sie deshalb für
Projektpumpen neben dieser Anleitung die vereinbarten technischen Spezifikationen.
KNF Micro AG
Zelglimatte 1b
CH-6260 Reiden
Schweiz
Tel. 0041(0)62 787 88 88
E-mail:
info.micro@knf.com
www.knf.com
KNF Neuberger BA121556-121558 NMP830_850-DE 0221
Original-Betriebs- und Montageanleitung
NMP 830 KNDC-B
NMP 830 KVDC-B
NMP 830 KTDC-B
NMP 850 KPDC-B
NMP 850 KTDC-B
NMP 850.1.2 KPDC-
B
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion ................................................................ 9
6. Montieren und Anschließen .................................................... 10
7. Betrieb .................................................................................... 13
8. Instandhaltung ........................................................................ 14
9. Störungen beheben ................................................................ 18
10. Rücksendungen...................................................................... 20
NMP 830 KNE
NMP 830 KVE
NMP 830 KTE
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NMP 830 KNDC
Inhaltszusammenfassung für KNF NMP 830 KNDC
-
Seite 1: Inhaltsverzeichnis
NMP 850 KTDC NMP 850.1.2 KPDC- Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch- wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. -
Seite 2: Zu Diesem Dokument
Sonstige Hinweise und Symbole Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 3: Verwendung
Die Pumpen sind nicht geeignet zur Förderung von Dämpfen und Flüssigkeiten. Die Pumpen dürfen nicht zur gleichzeitigen Erzeugung von Vaku- um und Überdruck genutzt werden. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 4: Sicherheit
Daten (Kapitel 4) angegeben. Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strahlungs- quellen), die das Medium zusätzlich erhitzen können. Fragen Sie im Zweifelsfall den KNF-Kundendienst. Alle Austauschteile gemäß den Umweltschutzbestimmungen Umweltschutz geschützt lagern und entsorgen. Die jeweiligen nationalen und internationalen Vorschriften beachten. - Seite 5 DIN EN 61000-3-2/3 DIN EN 60034-1 DIN EN 61000-6-2 DIN EN 60335-1 DIN EN 61000-6-1/2 Tab. 2 Reparaturen an der Pumpe nur vom zuständigen KNF Kunden- Kundendienst und Reparaturen dienst durchführen lassen. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
-
Seite 6: Technische Daten
Membranpumpen NMP 830, NMP 850 Technische Daten Technische Daten Pumpenmaterialien NMP 830 KNDC, NMP 830 KNDC-B NMP 830 KNE Baugruppe Material Kopfdeckel; Zwischenplatte Gehäuse PA-GF50 Ventilplatte O-Ring Membrane EPDM Tab. 3 NMP 850 KPDC, NMP 850 KPDC-B NMP850.1.2 KPDC-B Baugruppe Material Kopfdeckel;... - Seite 7 NMP 830 E ca. 0,590 NMP 830 DC ca. 0,195 NMP 830 DC-B ca. 0,270 NMP 850 DC ca. 0,210 NMP 850 DC-B ca. 0,360 NMP 850.1.2 DC-B ca. 0,430 Tab. 10 KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
- Seite 8 + 5 °C bis + 40 °C Zulässige höchste relative 80 % für Temperaturen bis Luftfeuchtigkeit der Umgebung 31°C, linear abnehmend bis 50 % bei 40°C Maximale Aufstellungshöhe 2000 [m ü. NN] Tab. 11 KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
-
Seite 9: Aufbau Und Funktion
Gas über das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenan- trieb (7) durch die Membrane hermetisch getrennt KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 10: Montieren Und Anschließen
Pumpe nur von autorisierter Fachkraft anschließen lassen. Pumpe nur anschließen lassen, wenn die elektrische Versor- gung spannungsfrei ist. Beim elektrischen Anschluss die betreffenden Normen, Richtli- nien, Vorschriften und technischen Standards beachten. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung... - Seite 11 Festlegung vorhanden ist, unter Verwendung eines üblichen Wechselstrom/Gleichstrom- Leistungsumrichter. Die Prüfung ist auf Gleichstrom-Netzeingänge anzuwenden, die dafür vorgesehen sind, dauerhaft mit Leitungen verbunden zu werden, deren Länge länger als 10m ist. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
-
Seite 12: Pneumatisch Anschließen
Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss- richtung an. 1. Schutzstopfen von den Schlauchnippeln entfernen. 2. Saug- und Druckleitung anschließen. 3. Saug- und Druckleitung abfallend verlegen, so dass kein Kondensat in die Pumpe laufen kann. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 13: Betrieb
Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungs- ventil zwischen Druck- und Saugseite der Pumpe vermeiden. Weitere Informationen erteilen die KNF-Fachberater (Telefon- nummer: siehe erste Seite). Bei Pumpenstillstand in den Leitungen normalen atmosphäri- Pumpenstillstand schen Druck herstellen. -
Seite 14: Instandhaltung
4. Pumpe derart drehen und halten, dass Membrane nach unten Pleuel zeigt. Die Membrane (6) an gegenüberliegenden Seitenrän- dern anheben, fassen und entgegen dem Uhrzeigersinn her- Abb. 4: Pumpenkopf NMP 830 K_ ausschrauben. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung... - Seite 15 Ober- und Unterseite. 10. Kopfdeckel (2) auf Zwischenplatte (5) auflegen entsprechend der Bleistiftmarkierung, die vier Schrauben (1) über Kreuz mä- ßig anziehen (falls Drehmoment-Schraubendreher vorhanden: Drehmoment ca. 0,30 Nm). 11. Pumpe kurz laufen lassen. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
- Seite 16 Die Membrane (5) an gegenüberliegenden Seitenrän- dern anheben, fassen und entgegen dem Uhrzeigersinn her- ausschrauben. 5. Pleuelteller (6) und Passscheiben (7) vom Membrangewinde abnehmen. 6. Pleuelteller (6) und Passscheiben (7) auf das Gewinde der neuen Membrane aufstecken. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
- Seite 17 10. Neue Ventilplatte (3) auf Zwischenplatte (4) auflegen. 11. Kopfdeckel (2) auf Zwischenplatte (4) aufsetzen entsprechend der Bleistiftmarkierung, die vier Schrauben (1) über Kreuz mä- ßig anziehen (falls Drehmoment-Schraubendreher vorhanden: Drehmoment ca. 0,30 Nm). 12. Pumpe kurz laufen lassen. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
-
Seite 18: Störungen Beheben
Instandhaltung). Tab. 17 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). 1. Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu befreien 2. - Seite 19 Membranpumpen NMP 830, NMP 850 4. Pumpe mit ausgefüllter Unbedenklichkeits- und Dekontamina- tionserklärung (siehe Kapitel Fehler! Verweisquelle konnte nicht gefunden werden.) und unter Angabe des geförderten Mediums an KNF senden. KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
-
Seite 20: 10. Rücksendungen
Produkt zu verhindern. Fordern Sie ggf. eine Originalverpa- ckung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Förder- medium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs. - Seite 21 Membranpumpen NMP 830, NMP 85006 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com KNF Neuberger BA121556-121558 NMP830_850-DE 0221 Original-Betriebs- und Montageanleitung...
